제품 상세 정보:
결제 및 배송 조건:
|
| 효과적인 밀링 길이: | 300mm | 가공판 두께: | 5-300mm |
|---|---|---|---|
| 가공판 폭: | 100mm 이상 | 밀링 각도: | 0-85, -45-0° |
| 급속 이송 속도: | 2500mm/분 | 밀링 속도: | 100-1500mm/분 |
| 최대 수평 밀링 스트로크: | ≥300mm | 최대 수직 밀링 스트로크: | ≥500mm |
| 강조하다: | 듀얼 파워 헤드 밀링 머신,100-1500mm/Min 밀링 머신,듀얼 드라이브 밀링 머신 |
||

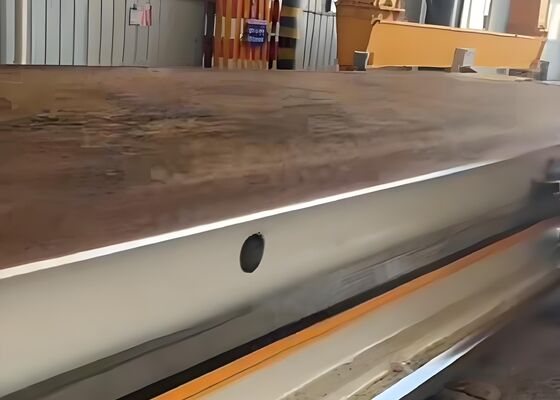

100-1500mm/Min 프레싱 속도 듀얼 드라이브 듀얼 파워 헤드 프레싱 머신
개요:
압력 빔이없는 XB 시리즈 프레싱 기계는 독립적으로 개발하고 우리 회사에서 제조 한 진보되고 효율적인 새로운 프레싱 장비입니다.그리고 그것은 국가 특허청에서 발행 한 국가 유용 모델 특허를 얻은 유일한 제품입니다.압력 용기, 보일러, 조선, 큰 폼 및 기계, 철강 구조, 전력 및 화학,특히 특수 합금판 및 새로운 재료를 깎는 데 적합합니다., 그리고 판의 전접 가공에 사용됩니다.
장비 구성:
장비는 주로 다음 부분으로 구성됩니다: (1) 기계 침대, (2) 작업 테이블 (전자기 턱과 함께), (3) 안내 레일, (4) 리프팅 컬럼, (5) 프레싱 파워 헤드, (6) 파워 트롤리,(7) 프레싱 컷머리, (8) 전기 제어 상자, (9) 윤활 장치, (10) 전도 장치, (11) 보호 장치, (12) 위치 장치, (13) 재료 지원 장치, (14) 페인트, (15) 절단 도구 절단 머리.
사양:
| 아니 |
부문 |
매개 변수 값 |
단위 |
언급 |
| 1 |
실제 밀링 길이 |
3000 | mm |
두 개의 동력 헤드가 동시에 같은 방향으로 한 번 통과하여 3000mm의 효과적인 절단을 달성합니다. |
| 2 |
가공판 두께 |
5~300 | mm | |
|
가공판 너비 |
100 | mm |
잎 너비 100mm 이하 |
|
| 3 | 밀링 각도 |
0-85, -45-0 |
o |
앞 구각: 0°85° 뒷편 굽은 각: 0~45° |
| 4 |
급속한 경주 속도 |
2500 | mm/min | |
| 5 | 밀링 속도 | 100-1500 | mm/min |
재료와 절단 깊이를 기준으로 |
| 6 | 최대 수평 프레싱 스트로우 | ≥ 300mm | ||
| 7 | 최대 수직 프레싱 스트룩 | ≥500mm | ||
| 8 | 가공면의 거칠성 | Ra3.2-125 |
걷기 속도에 따라 |
|
| 9 |
침대 가이드 라인 직선성 |
≤0.40mm/3000 | 단면 | |
| 11 |
프레싱 파워 헤드 속도 |
960 | r/min | DLT-2 기름 없는 행성형, 간단하고 실용적 |
| 13 |
밀링 커터 지름 |
125 | mm |
유니버설 160 |
| 14 |
전기 영구 자석 턱수단 수 (턱수단 크기 400x220) |
6 | 세트 | 전문 제조업체가 제조한 것, 우리 회사에서 직접 제작하지 않은 것 |
| 15 | 전기 영구 자석 턱 흡수 힘 | 3 | T | |
| 16 |
수동 재료 정지 장치 |
4 | 세트 |
직선 0.40mm/30000 |
| 17 |
주요 재료 지원 프레임 |
5 | 세트 | 1.2M/위면, 유니버설 롤러 |
| 18 | 바닥에서 작업판 높이 | 900 | mm |
장착판 높이 50mm |
| 19 |
작업판 너비 |
520 | mm | 수직 작업 테이블 너비 |
| 20 | 작업판의 효과적 클램핑 길이 | 3000 | mm |
전체 작업판 길이: 5500mm |
| 19 |
피드 모터 전력 |
1.5 | KW |
슈나이더 일렉트릭 주파수 변환기 |
| 20 |
밀링 모터 전력 |
7.5 | KW | 변주 주파수 속도 제어 스나이더 전기 주파수 변환기 |
| 21 |
리프팅 모터 힘 |
0.75 | KW | |
| 22 | 윤활유 펌프 모터 전력 | 100 | W | |
| 23 |
장비의 차원 |
길이 5500mm × 2700mm (지구체 포함) × 높이 2100mm |
||
| 24 | 전원 공급 |
3단계 3선 380VAC (±15%), 50Hz (±1Hz) |
||
| 25 |
환경 조건 |
-10°C ~ -45°C, 상대 습도: 20%~95% |
||
| 26 |
기계 도구의 비동기 소음 |
< 85dB ((A) | ||
| 27 | 고도 | < 1500m | ||
구조적 특징:
1듀얼 드라이브 듀얼 파워 헤드:
듀얼 파워 헤드는 XB-3 미터 프레싱 머신 (효율적인 프레싱 거리) 의 가이드 레일에 설치된 두 개의 독립적인 드라이브 및 프레싱 파워 헤드 유닛을 의미합니다.두 단위는 개별적으로 또는 함께 제어 할 수 있습니다, 금속판의 각종 뷰얼과 끝면을 동시에 또는 개별적으로 깎을 수 있습니다.
듀얼 파워 헤드로 설치 한 장의 최대 효과적 절단 길이는: XB-3에 3 미터입니다.
장비 길이와 실제 테이블 설치 크기: 1개의 가이드 레일에 두 개의 걷기 메커니즘과 두 개의 전력 헤드를 설치하기 때문에 3m 길이의 금속 판을 깎는 경우각 절단 머리와 도구 방출의 효과적인 절단 길이를 고려해야합니다.따라서, 가이드 레일 길이는 5.5 미터로 해야 합니다. 전체 장비 길이는 5.5 미터입니다.
듀얼 드라이브 듀얼 파워 헤드의 기능은: 큰 각도와 큰 용량으로 두꺼운 판을 깎을 때, 하나의 파워 헤드가 한 작업에서 절단을 완료할 수 없는 경우,다른 전력 머리는 나머지 절단량을 깎습니다.이것은 두 가전 머리가 한 작업에서 절단을 완료 할 수 있도록 허용하며, 한 가전 머리가 여러 번 앞뒤로 썰어야 할 필요성을 제거합니다.끝 가장자리와 굽이 필요하면, 전력 헤드 각도를 조정하면 단일 절단이 가능합니다. (두면 beveling과 함께 도금속의 이중 드라이브, 이중 전력 헤드 프레싱은 생산 효율을 향상시킵니다.큰 포맷의 시트를 뒤집고 다시 접는 필요성을 제거합니다., 그리고 안전성을 향상시킵니다.)
2테이블에 있는 전자기 턱: 테이블은 작업 부품을 고정하기 위해 전자기 턱을 사용하여 조작을 편리하게하고 충분한 설치 공간을 제공합니다.각 턱의 차원 (폭 x 길이): 220 × 400 mm, 길이를 따라 배치 된 6 그룹으로 테이블의 흡수 거리를 효과적으로 줄입니다.
3. 세그먼트 된 완전 완화 된 가이드 레일: (최상급 구성) 가이드 레일 크기: 40 * 80 * 600 mm, 재료: 40CrMo, 통합 완화, 고 주파수 완화 HRC48-50의 경화,정확한 세그먼트 조립을 보장하기 위해 정밀 토양장비가 장기간 사용 된 경우, 가이드 레일은 수리 또는 교체 위해 제거 될 수 있으며, 정확성을 회복하고 장비의 수명을 연장 할 수 있습니다.직선성 0을 초과하지 않음.40mm/3000mm
4절단 전력 헤드 모터: 전력 7.5 KW로 증가, 변주 주파수 속도 조절과 함께 브랜드 이름 모터를 사용하여, 다양한 강도 금속판에 적합합니다.
5전력 헤드 프레싱 각: 두 전력 헤드 모두 -45°에서 85°까지 각 조정을 달성 할 수 있습니다.
6. 프레싱 컷어 헤드: 절단 접촉 면적을 줄이고 절단 온도를 낮추고 도구 마모를 줄이기 위해 고강도 75° 절단 헤드 (Φ125-Φ160) 를 사용합니다.
7여행 감소기: 단단한 치아 표면 평행 샤프트 나선 기어 낮은 소음 높은 토크 감소기.
모델: FCA77/142.27-IEC90B5/YF90L-4 주파수 변환 속도 조절기, 모터에 연결할 분리 모듈 (일반 모델에서, 모터가 손상되면,환기기는 동시에 수리되어야 합니다.).
8. 밀링 여행 속도: 밀링 속도는 각기 다른 재료, 두께, 굽은 각 및 크기를 수용하기 위해 공급 모터의 주파수 변환 속도 조절에 의해 조정됩니다.전형적인 밀링 속도는 100-1000 mm/min입니다..
9통합 기계 설계: 프레싱 기계의 전반적인 직렬 정확도와 강도를 향상시키기 위해이 설계는 통합 디자인을 사용합니다.
10지원 프레임: 사용 된 제곱판의 최대 폭이 2 미터라는 점을 고려하면 지원 프레임의 길이가 1.2 미터로 증가합니다.테이블의 너비는 또한 강철판의 더 나은 지원을 위해 설계되었습니다이 기계는 재료 지원 래크의 5 세트를 갖추고 있습니다.
11표준 위치는 프레싱 파워 헤드 근처에 작업 테이블과 함께입니다.이 장치는 프레이싱이 시작되기 전에 수동으로 제거해야합니다..
12이 프레싱 머신의 전기 부품의 95%는 슈나이더 일렉트릭 브랜드입니다.
13장비의 차원: 길이 x 너비 x 높이 5500 x 2700 x 2100 mm
