제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 드릴링 및 마킹 | 각도 크기(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 최대. 원료길이(m): | 14 | 마킹력(kN): | 1000 |
| 문자그룹 수: | 1 | 문자 수: | 18 |
| 문자 크기(mm): | 14*10*19 | 정확한 거리 범위(mm): | 50~220(무단계) |
| 강조하다: | 고속 각 강철 드릴링 라인,CNC 각 강철 드릴링 라인 |
||

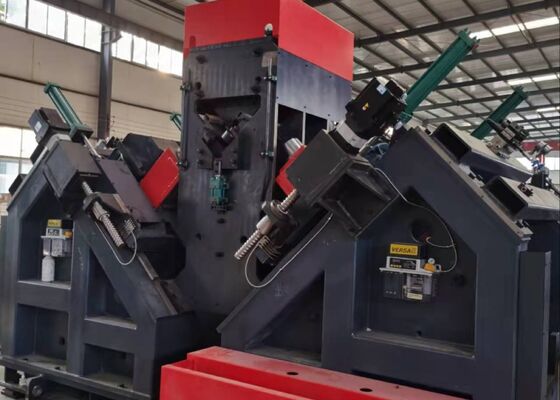

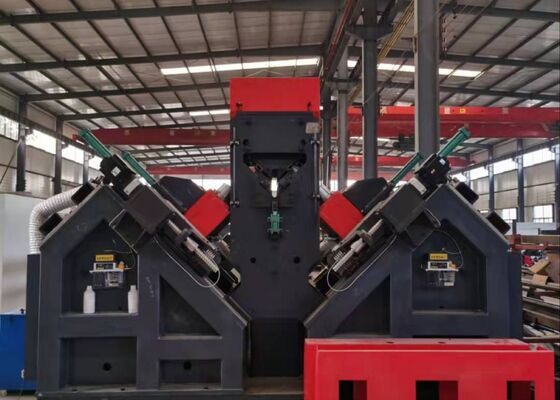

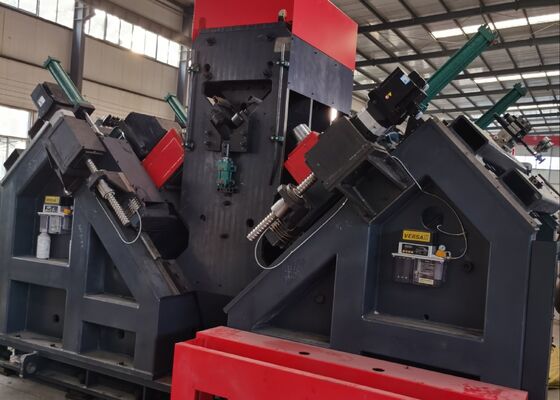

모델 ADM2532 고속 CNC 앵글 스틸 드릴링 라인 14x10x19mm 문자 크기
제품 소개:
CNC 앵글 드릴링 및 마킹 기계 라인은 송전탑에 사용되는 크고 고강도 앵글 스틸의 드릴링 및 마킹을 위해 정밀하게 설계되었습니다. 이 시스템은 앵글 스틸의 모든 구멍에 대한 정확한 드릴링을 보장하여 우수한 구멍 품질과 위치 정밀도를 제공합니다. 또한 생산 효율성을 향상시키면서 높은 수준의 자동화를 제공합니다.
주요 매개변수:
| 모델 | ADM2532 |
| 앵글 크기 (mm) | 100x100x10~250x250x32 |
| 블랭크 최대 길이 (m) | 14 |
| 드릴링 스핀들 테이퍼 | BT40 |
| 최대 드릴링 직경 (mm) | φ40 |
| 각 면당 드릴 개수 (개) | 3 (양면 총 6개) |
| 최대 스핀들 회전 속도 (r/min) | 6000 |
| 드릴 최대 절삭 속도 (m/min) | 200 |
| CNC 축 | 9 |
| 백 마크 범위 (mm) | 50-220 (무단) |
| 최대 앵글 공급 속도 (m/min) | 40 |
| 마킹력 (kN) | 1000/1200 |
| 문자 그룹 개수 | 4 |
| 그룹당 문자 개수 | 18 |
| 문자 크기 (mm) | 14x10x19 |
| 드릴 비트 냉각 시스템 | 공기 분무 건식 내부 냉각 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그래밍 |
| 전체 치수 (m) | 34x8x3 |
제품 특징:
1. 생산 라인에는 수평 공급 채널, 회전 로딩 랙 및 자동 언로딩 시스템을 포함하는 자동 로딩 시스템이 장착되어 있으며, 이 모든 시스템은 고급 공급 메커니즘으로 구동됩니다. 이 통합은 앵글 스틸의 모든 드릴링 및 스틸 스탬핑 작업에 대한 원활하고 효율적인 워크플로우를 보장합니다. 전체 프로세스는 완전히 자동화되어 수동 개입의 필요성을 제거하고 작업자의 노동 수요를 크게 줄입니다.
2. 드릴링 스핀들은 대만 BT40 정밀 스핀들로 장착되어 있으며, 내부 냉각수를 통합하여 드릴링 효율성과 정밀도를 모두 향상시킵니다. 드릴링 장치는 6개의 CNC 드릴링 헤드로 구성되며, 앵글 스틸의 각 면에 3개씩 배치됩니다. 양면의 헤드는 동일한 직경의 구멍을 동시에 드릴하도록 설계되어 앵글 스틸 플랜지의 상단 가장자리에서 일관된 간격을 보장합니다.
3. 소프트웨어에는 중국어/영어 이중 언어 인터페이스가 장착되어 직관적인 탐색을 용이하게 하고 작업물 도면을 명확하게 표시합니다.
4. 프로그래밍 프로세스는 간소화되고 효율적입니다. 사용자는 작업물 치수, 구멍 직경, 간격 및 수량만 입력하면 프로그램이 자동으로 생성됩니다. 또한 CAD/CAM 로프팅 소프트웨어를 사용하여 원활한 파일 변환을 수행할 수 있습니다. 이 시스템은 TEKLA 소프트웨어에서 생성된 NC1 파일과 완벽하게 호환됩니다.
5. 중요한 유압, 공압 및 전기 부품은 평판이 좋고 고성능인 브랜드에서 공급되어 뛰어난 신뢰성과 긴 작동 수명을 보장합니다.
6. 시스템에는 통합된 자체 진단 기능이 장착되어 효율적인 오류 감지 및 문제 해결을 가능하게 합니다.
7. 성능 향상을 위해 설계된 이중 블레이드 절단 메커니즘을 통합한 선택적 절단 장치가 제공됩니다.
이 샘플은 송전탑 건설에 일반적으로 사용되는 다양한 표준 사양 및 구멍 구성의 앵글 스틸을 포함합니다. 잠재 사용자 또는 검사관이 장비의 작동 성능을 평가할 수 있는 시각적 참조 역할을 하며, 장비가 송전탑 생산에 필요한 제조 표준을 준수하는지 여부를 평가할 수 있는 명확하고 측정 가능한 벤치마크를 제공합니다.
초고압 (UHV) 송전선의 건설에서 송전탑은 극한의 기상 조건과 상당한 하중을 받으며, 이 장비는 탑의 주요 하중 지지 프레임워크를 구성하는 앵글 스틸 부품을 처리하는 데 필수적입니다. 타워 본체, 크로스 암 및 기타 중요한 구조 요소에 사용되는 앵글 스틸에 대한 드릴링 및 스탬핑 작업을 효율적으로 수행하여 정확한 치수 정확도와 신뢰할 수 있는 연결 성능을 보장합니다. 결과적으로 서비스 수명 동안 송전탑의 장기적인 구조적 무결성과 안정성을 유지하는 데 중요한 역할을 합니다.
