제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 드릴링 및 마킹 | 각도 크기(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 최대. 원료길이(m): | 14 | 마킹력(kN): | 1000 |
| 문자그룹 수: | 1 | 문자 수: | 18 |
| 문자 크기(mm): | 14*10*19 | 정확한 거리 범위(mm): | 50~220(무단계) |
| 강조하다: | CNC 앵글 굴착 표시 라인,220mm CNC 앵글 드릴링 마크 라인,50mm CNC 앵글 굴착 표시 라인 |
||

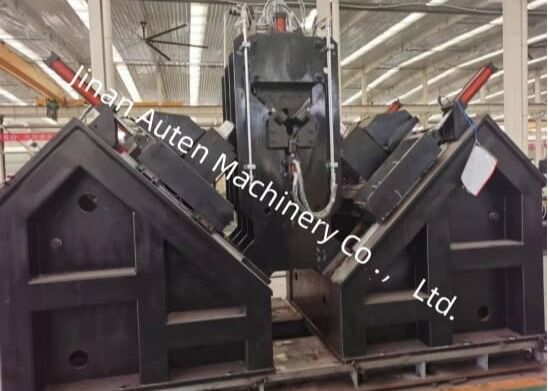

50-220mm 범위의 백 마킹 CNC 앵글 드릴링 마킹 라인 6000r/min 스핀들 회전 속도
제품 소개:
CNC 앵글 강철 드릴링 및 마킹 생산 라인은 송전탑에 사용되는 크고 고강도 앵글 강철의 드릴링 및 마킹을 위해 세심하게 설계되었습니다. 이 시스템은 앵글 강철의 모든 구멍에 대한 정밀한 드릴링을 보장하여 우수한 구멍 품질과 위치 정확도를 보장합니다. 또한 생산 효율성을 향상시키면서 높은 수준의 자동화를 제공합니다.
주요 매개변수:
| 모델 | ADM2532 |
| 앵글 크기 (mm) | 100×100×10~250×250×32 |
| 최대 공백 길이 (m) | 14 |
| 드릴링 스핀들 테이퍼 | BT40 |
| 최대 드릴 직경 (mm) | Φ40 |
| 각 면의 드릴 수 (개) | 3 (양면 총 6개) |
| 최대 스핀들 회전 속도 (r/min) | 6000 |
| 최대 드릴 절삭 속도 (m/min) | 200 |
| CNC 축 | 9 |
| 백 마킹 범위 (mm) | 50-220 (무단) |
| 최대 앵글 공급 속도 (m/min) | 40 |
| 마킹력 (kN) | 1000/1200 |
| 문자 그룹 수 | 4 |
| 그룹당 문자 수 | 18 |
| 문자 크기 (mm) | 14×10×19 |
| 드릴 비트 냉각 시스템 | 공기 분무 건식 내부 냉각 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그래밍 |
| 전체 치수 (m) | 34×8×3 |
제품 특징:

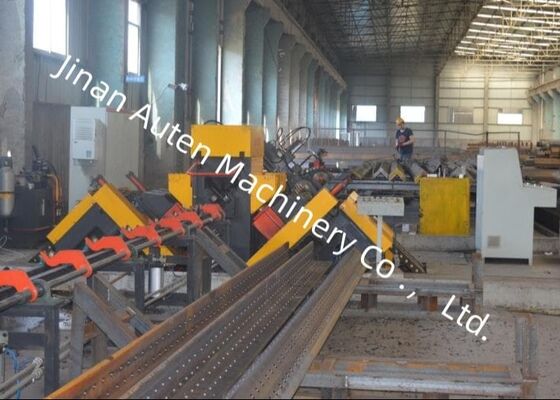

1. 생산 라인은 수평 공급 채널, 회전식 로딩 랙 및 자동 언로딩 시스템으로 구성된 자동 로딩 시스템을 갖추고 있으며, 이 모든 것은 고급 공급 메커니즘에 의해 작동됩니다. 이 통합은 앵글 강철의 모든 드릴링 및 스탬핑 작업에 대한 원활하고 효율적인 워크플로우를 보장합니다. 전체 프로세스는 완전히 자동화되어 수동 취급의 필요성을 없애고 작업자의 노동 요구 사항을 크게 줄입니다.
2. 드릴링 스핀들은 대만 BT40 정밀 스핀들로 장착되어 있으며, 내부 냉각수가 내장되어 드릴링 효율성과 정확성을 모두 향상시킵니다. 드릴링 장치는 6개의 CNC 드릴 헤드로 구성되며, 각 측면에 3개씩 장착됩니다. 각 측면의 헤드는 동일한 직경의 구멍을 동시에 드릴하도록 설계되어 앵글 강철 플랜지의 상단 가장자리에서 균일한 간격을 보장합니다.
3. 소프트웨어는 이중 언어 중국어/영어 인터페이스를 특징으로 하여 직관적인 탐색을 가능하게 하고 작업물 도면을 명확하게 시각화합니다.
4. 프로그래밍 프로세스는 간소화되고 매우 효율적입니다. 사용자는 작업물 치수, 구멍 직경, 간격 및 수량만 입력하면 프로그램이 자동으로 생성됩니다. 또한 CAD/CAM 로프팅 소프트웨어를 사용하여 원활한 파일 변환을 수행할 수 있습니다. 이 시스템은 TEKLA 소프트웨어에서 생성된 NC1 파일과 완벽하게 호환됩니다.
5. 주요 유압, 공압 및 전기 부품은 우수한 성능을 자랑하는 잘 알려진 브랜드에서 조달하여 탁월한 신뢰성과 긴 작동 수명을 보장합니다.
6. 시스템에는 통합된 자체 진단 기능이 포함되어 있어 신속한 오류 감지 및 효율적인 문제 해결을 용이하게 합니다.
7. 선택적으로 절단 장치를 사용할 수 있으며, 작동 성능을 향상시키도록 설계된 이중 블레이드 절단 메커니즘을 특징으로 합니다.
이 샘플들은 송전탑 건설에 일반적으로 사용되는 앵글 강철의 다양한 표준 사양 및 구멍 구성을 나타냅니다. 이는 잠재적 사용자 또는 검사관이 장비의 작동 성능을 평가할 수 있는 시각적 참조를 제공하며, 기계가 송전탑 생산에 필요한 제조 표준을 충족하는지 여부를 결정하기 위한 명확하고 측정 가능한 벤치마크를 제공합니다.
송전탑이 혹독한 기상 조건과 무거운 하중을 견뎌야 하는 초고압(UHV) 송전선의 건설에서 이 장비는 송전탑의 주요 하중 지지 프레임워크를 형성하는 앵글 강철 부품을 처리하는 데 필수적입니다. 이는 송전탑 본체, 크로스 암 및 기타 주요 구조 요소에 사용되는 앵글 강철에 대한 드릴링 및 스탬핑 작업을 효율적으로 수행하여 정확한 치수 정확도와 신뢰할 수 있는 연결 성능을 보장합니다. 결과적으로, 이는 송전탑의 장기적인 구조적 무결성과 안정성을 작동 수명 동안 보호하는 데 중요한 역할을 합니다.
