제품 상세 정보:
결제 및 배송 조건:
|
| 용접 정밀도(mm): | ±0.5 | 작업대 수: | 2개 |
|---|---|---|---|
| 작업대 부하 용량 (KG): | 1000 | 회전 속도: | 46m/분 |
| 용접기 모델: | NBC-500R | 용접 와이어 직경(mm): | 1.2,1.6 |
| 용접토치 냉각방식: | 물 냉각 | 전체 기계 치수(mm): | 4500*3500*3000 |
| 강조하다: | 타워 발 용접 로봇,46m/min 타워 발 용접 로봇,3500*3000mm 용접 로봇 |
||

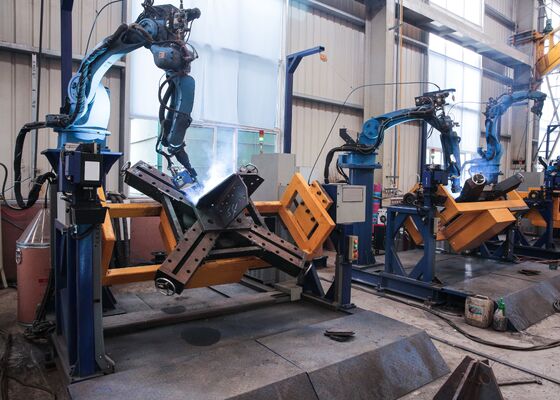

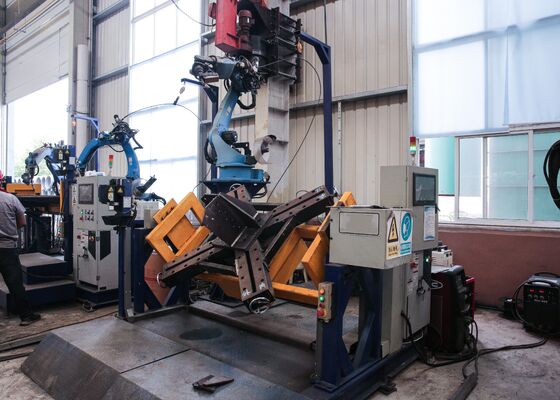

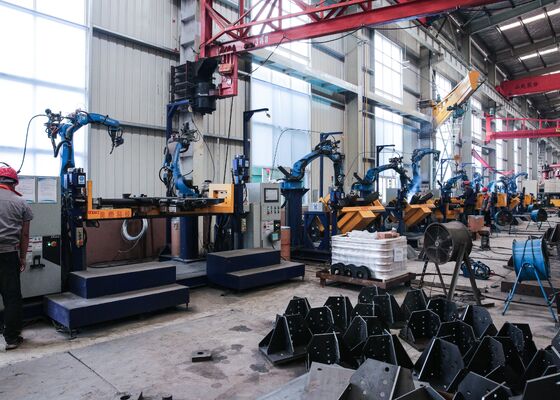

46m/min 회전 속도 타워 발 용접 로봇 4500*3500*3000mm 전체 기계 차원
제품 소개:
이 장비는 주로 타워의 기초를 용접하는 데 사용됩니다. 강화판 이외에, 그것은 주요 몸의 11 개의 주요 용접 매듭, 1 청소 매듭 용접,그리고 밀폐 머리의 각의 용접.
주요 파라미터:
| 장비 모델 | TJH1200B |
| 장비 적용 | 타워 다리의 주접접에 대해, 단일접접접접접 |
| 처리 범위 (mm) | 300*300*300-1200*1200*1200 |
| 장비 부품 | 듀얼 포지셔너를 가진 5축 랜트리 로봇 |
| 프로그래밍 방법 | 5축, 드래그 앤 드롭 프로그래밍, 단선 용접 |
| 용접 정확도 (mm) | ±0.5 |
| 작업 테이블 수 | 2개 |
| 작업 테이블 부하 용량 (KG) | 1000 |
| 회전 속도 | 46m/min |
| 용접 기계 모델 | NBC-500R |
| 용접선 직경 (mm) | 1.2,1.6 |
| 용접 전등 냉각 방법 | 물 냉각 |
| 전체 기계 차원 (mm) | 4500*3500*3000 |
제품 특징:
1반복성: 반복성은 ±0.05mm 이하가 아닙니다.
2트랙 정확성: 트랙 정확도는 ±0.1mm 이상이 아닙니다.
3구조형: 매우 안정적이고 신뢰할 수 있는 기계 구조를 가진 활 용접 로봇, 장기간 연속 작동에 적응할 수 있습니다.
4작업 범위: 최대 1500mm까지 용접해야 하는 작업 조각의 크기 범위를 포함합니다.
5작업 방법: 작업 조각은 포지셔너 장착 장치에 배치되고, 용접 머리는 전용 로봇 기단에 장착됩니다. 용접 중에, 포지셔너 로봇은 동기적으로 작동합니다.로봇 시력 스캔 및 조작을 통해, 레이저 웰드 시트 트래커와 결합하여 프로그래밍없이 웰딩 궤도를 형성 할 수 있습니다. 복잡하고 불규칙한 작업 부품을 웰드 할 수 있으며 작동이 간단하고 배우기 쉽습니다.
1용접 시스템: MIG / MAG / TIG 용접과 같은 가로, 가로 및 수직 용접 프로세스를 지원하는 Aotai 고성능 아크 용접 전원 공급 장치로 장착되었습니다.용접 전류와 전압 범위는 작업 조각의 처리 요구 사항을 충족, 우수한 활 안정성 및 용접 형성 품질을 나타냅니다. 그것은 다른 용접 재료와 작업 조각 두께에 따라 정확하게 조정 될 수 있습니다.
웰딩 토치 및 액세서리: 우수한 품질의 아폴로 웰딩 토치와 유선 공급 장치 및 접촉 팁과 같은 관련 액세서리를 갖추고 있으며, 웰딩 품질과 효율성을 보장합니다.
2지능형 인식 및 변환: 지능형 인식 및 변환 기능을 갖추고 있습니다:도면 및 프로그램에서 자동으로 주요 용접 기능 (용접 위치 및 유형) 을 식별하고 로봇이 실행 할 수있는 용접 지침으로 빠르게 변환 할 수 있습니다., 30 초 이내에 변환을 완료. 데이터는 네트워크, USB 및 기타 통신 방법을 통해 빠르게 수입 할 수 있습니다.
3제어 시스템:
1 제어 방법: 정밀한 궤도 제어 및 용접 매개 변수 조정 기능을 갖춘 고급 디지털 제어 시스템.
2 프로그래밍 방법: 시각 스캔 프로그래밍을 지원합니다. 프로그래밍 인터페이스는 사용자 친화적이고 조작이 쉽습니다. 복잡한 용접의 빠른 프로그래밍과 정확한 제어가 가능합니다.
3 통신 인터페이스: 다른 장비 및 생산 라인 제어 시스템과의 통신을 위한 인터페이스가 장착되어 자동화된 통합을 가능하게 합니다.
4위치 장착 구조:포지셔너 장착 구조는 용접 과정에서 로봇 몸체와 작업 조각에 의해 생성되는 다양한 힘과 진동에 견딜 수있는 충분한 강도와 안정성을 가지고 있습니다., 로봇의 정상적인 작동 및 용접 정확성을 보장합니다.작동 범위와 운영 성능에 영향을 미치지 않고 유지 보수.
5안전 시스템: 보호 등급: IP54 이하, 산업 환경에서 먼지, 습기 등을 견딜 수 있습니다.
6로봇 수입 방법: 수입 방법에는 CAD 도면 수입, 시각 스캐닝 수입, 및 웨일딩 정보 및 요구 사항의 프로그래밍이없는 수입이 포함됩니다.여러 프로그램 및 도면 수입 방법이 있습니다이 시스템은 간단하고 사용하기 쉽고 편리합니다.
7작업 부품 용접 시스템 설명: 활 용접 로봇은 6 축 자유도 산업 로봇을 사용, 용접 타르크가 다양한 복잡한 자세에서 작업 부품에 접근 할 수 있도록,다양한 용접 위치 및 복잡한 용접 모양에 적응합니다., 공간 곡선 용접 등.
이 장비는 송전 타워 기판의 용접을 위해 특별히 설계되었으며 타워 기판의 구조적 무결성을 보장하는 데 중요한 역할을합니다.튼튼한 판의 용접 이외에이 시스템은 주요 구조의 11 개의 주요 용접 매듭과 단일 뿌리 통과 용접을 수행 할 수 있으며 완전하고 일관성있는 침투를 보장합니다.그것은 효율적으로 끝 캡과 코너 관절의 용접을 실행, 모든 중요한 연결 지점에서 균일하고 고품질의 용접을 제공합니다. 이러한 필수 용접 작업을 자동화함으로써 장비는 정확한 정렬, 일관된 용접 품질을 보장합니다.,그리고 우수한 구조 강도 때문에 탑 기판 샘플 제조에 이상적으로 적합합니다.
