제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 전단 | 각 크기 (mm): | 40х40х3~100х100х8(일자형 구멍) ，40х40х3~100х100х10(원형 구멍) |
|---|---|---|---|
| 평강 사이즈(mm): | 40x3~140x10 | 채널강(mm): | 80x5~140x8 |
| 최대. 구멍 직경(mm): | Φ22х50(일자 구멍), Φ26(원형 구멍) | 펀치력(kN): | 800 |
| 마킹력(kN): | 630 | 절삭력(kN): | 1250 |
앵글/평철/채널강 CNC 펀칭 마킹 절단기 라인 모델 JBC1010
제품 소개:
앵글강, 평철강, 채널강에 대한 펀칭, 마킹 및 절단에 사용됩니다. 주로 전력탑 철물 액세서리의 크로스 암, 후프, 5홀 연결판, 평면 패드 및 벤치 가공에 사용됩니다. 이 기계는 별도의 가공 없이 한 단계로 펀칭, 절단 및 타이핑에 사용할 수 있습니다. 높은 가공 정밀도, 높은 생산 효율성, 한 사람이 가공할 수 있으며 간단하고 배우기 쉽습니다.
제품 매개변수:
| 모델 | JBC1010 |
| 기능 | 펀칭, 마킹, 절단 |
| 앵글 사이즈 (mm) |
40x40x3 ~ 100x100x8 (슬롯 홀) 40x40x3 ~ 100x100x10 (원형 홀) |
| 평철 사이즈 (mm) | 40x3~140x10 |
| 채널강 (mm) | 80x5~140x8 |
| 최대 구멍 직경 (mm) | Φ22x50 (슬롯 홀), Φ26 (원형 홀) |
| 펀칭력 (kN) | 800 |
| 마킹력 (kN) | 630 |
| 절단력 (kN) | 1250 |
| 최대 소재 길이 (m) | 9 |
| 최대 완성품 길이 (m) | 9 |
| 측면당 펀치 수 | 3 |
| 마킹 문자 그룹 | 4 |
| 문자 치수 (mm) | 14×10×19 |
| CNC 축 | 3 |
| 절단 모드 | 단일 블레이드 절단 |
| 앵글 공급 속도 (m/min) | 80 |
| 가공 정밀도 | GB2694 준수 |
| 프로그램 기능 | 실시간 오류 표시 |
| 프로그래밍 모드 |
키보드 입력, RS232 인터페이스,f플로피 디스크 및 USB 인터페이스 |
제품 특징:

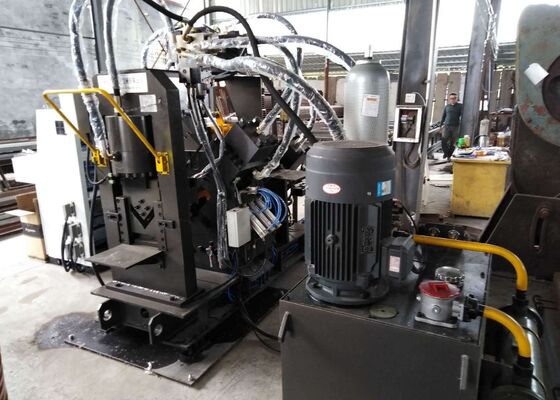

1. 이 기계는 주로 횡방향 컨베이어, 회전 로딩 시스템, 공급 컨베이어, CNC 공급 캐리지, 펀칭 유닛, 마킹 유닛, 절단 유닛, 언로딩 컨베이어, 유압, 전기 및 공압 시스템 등으로 구성됩니다.
2. CNC 기술, 서보 모터 공급을 채택하여 높은 효율성과 안정적인 공작물 정밀도를 제공합니다. 주요 유압, 공압 및 전기 부품은 모두 세계 유명 브랜드입니다.
3. 회전 엔코더 케이블, PLC 통신 케이블과 같은 모든 주요 케이블은 수입 차폐 연선입니다. 따라서 신호 간섭으로 인한 정확도 오류를 방지합니다.
4. 중국어/영어 인터페이스가 있는 컴퓨터, 쉬운 작동, 공작물 도면 표시 가능. 쉬운 프로그래밍 및 로프팅 소프트웨어에서 만든 프로그램 데이터를 직접 사용할 수 있습니다. 프로그램 편집 시 공작물 크기, 구멍 직경, 백 마크 및 공작물 수량만 입력하면 됩니다.
5. 앵글 라인에는 더 큰 굽힘이 있는 앵글 가공 요구 사항을 충족하기 위해 지지 및 압착 장치가 설치되어 있습니다.
6. 전면 및 후면 로딩 장치가 완전히 개선되었으며, 가이드 레일과 스프링을 결합한 새로운 구조가 채택되었습니다. 구조가 더 합리적이고 실용적이며 재료 스프링이 지탱할 수 없는 결함을 피합니다.
7. 고장 자가 진단 기능이 있습니다.

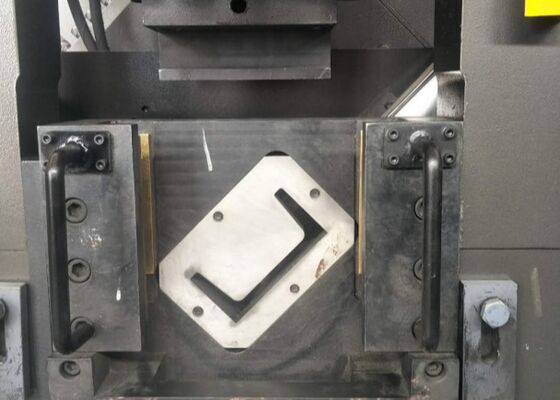

8. 단일 블레이드 절단은 매끄러운 절단면을 보장하고 원자재를 절약합니다.
이 장비는 채널강의 웹 표면, 앵글강의 양쪽 플랜지, 평철강 섹션을 포함한 구조용 강철 부품의 다목적 CNC 가공을 위해 설계되었으며, 곡선 또는 아치형 프로파일로 성형할 수도 있습니다. 이러한 재료에 대한 정밀 마킹, 정확한 펀칭 및 고품질 절단과 같은 다양한 작업을 수행할 수 있어 단일 설정에서 포괄적인 가공 기능을 제공합니다. 이러한 다양한 기능을 지원함으로써 이 기계는 앵글강, 평철강 및 채널강 부품의 효율적이고 정확한 제작을 보장하여 맞춤형 구조 부품, 프로토타입 및 샘플 조각을 일관된 품질과 치수 정확도로 생산하는 데 이상적입니다.
앵글강, 평철강, 채널강에 대한 펀칭, 마킹 및 절단에 사용됩니다. 주로 전력탑 철물 액세서리의 크로스 암, 후프, 5홀 연결판, 평면 패드 및 벤치 가공에 사용됩니다.
