제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 전단 | 각 크기 (mm): | 40х40х3~100х100х8(일자형 구멍) ，40х40х3~100х100х10(원형 구멍) |
|---|---|---|---|
| 평강 사이즈(mm): | 40x3~140x10 | 채널강(mm): | 80x5~140x8 |
| 최대. 구멍 직경(mm): | Φ22х50(일자 구멍), Φ26(원형 구멍) | 펀치력(kN): | 800 |
| 마킹력(kN): | 630 | 절삭력(kN): | 1250 |
| 강조하다: | CNC 앵글 펀칭기,1250KN Cnc 앵글 펀칭기,철 액세서리 앵글 펀칭기 |
||

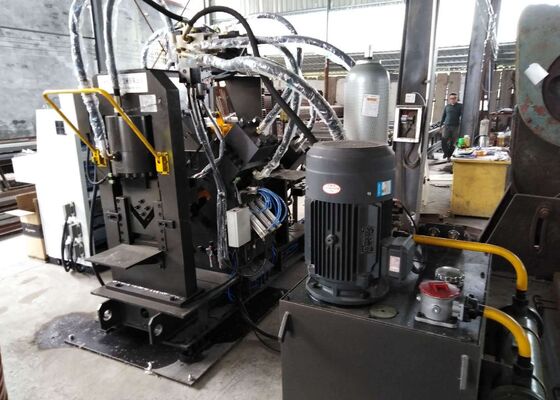

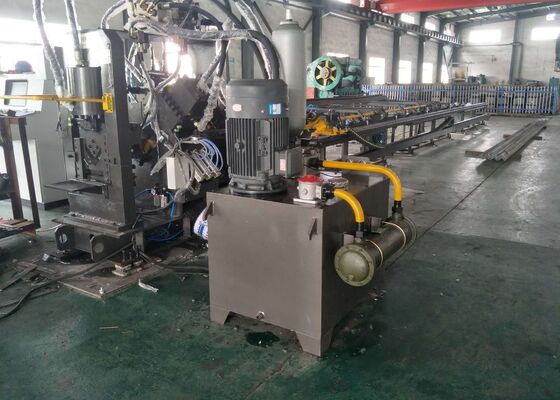

전기 전력 타워 철기 액세서리 사용 Cnc 각 펀싱 머신 1250KN 절단 힘
제품 소개:
그것은 각 강철, 평면 강철 및 채널 강철의 펀칭, 마크 및 셰어링을 위해 설계되었습니다. 그것은 주로 크로스 팔, 링, 5 홀 연결 판,평면 패드이 기계는 별도의 과정이 필요없이 단 한 번의 작업에서 펀싱, 셰어링 및 마크링을 수행 할 수 있습니다.높은 처리 정확성을 제공합니다이 기계는 조작이 간단하고 최소한의 훈련이 필요합니다.
제품 매개 변수
| 모델 | JBC1010 |
| 기능 | 펀칭, 마크링, 시어링 |
| 각 크기 (mm) |
40x40x3x100x100x8 40x40x3x100x100x10 (둥근 구멍) |
| 평면 강철 크기 (mm) | 40x3~140x10 |
| 캔들 스틸 (mm) | 80x5~140x8 |
| 최대 구멍 지름 (mm) | Φ22х50 (열개), Φ26 (둥근 구멍) |
| 펀치 힘 (kN) | 800 |
| 표시력 (kN) | 630 |
| 절단 힘 (kN) | 1250 |
| 최대 빈 길이 (m) | 9 |
| 마감된 물체의 최대 길 (m) | 9 |
| 각 쪽에 펀치 | 3 |
| 표기 문자 그룹 | 4 |
| 글자 크기 (mm) | 14×10×19 |
| CNC 축 | 3 |
| 절단 모드 | 단발 절단 |
| 피드백 앵글 속도 (m/min) | 80 |
| 가공 정밀도 | GB2694에 따라 |
| 프로그램 기능 | 실시간 오류 표시 |
| 프로그래밍 모드 |
키보드로 입력, RS232 인터페이스,f부적절한 디스크와 USB 인터페이스 |
제품 특징:

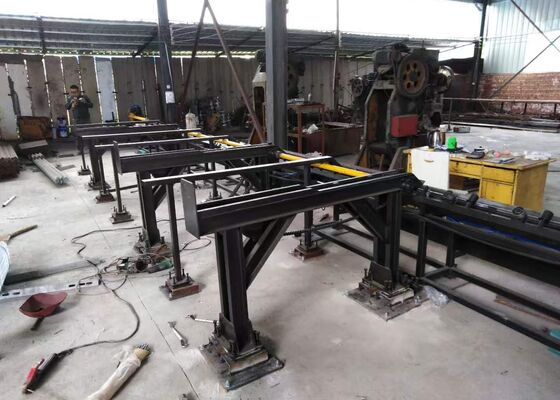

1이 기계는 주로 가로 컨베이어, 회전 로딩 시스템, 입력 컨베이어, CNC 입력 캐리, 펀칭 모듈, 표시 모듈, 절단 모듈, 배하 컨베이어,그리고 통합 수압, 전기 및 공기 시스템
2. 세르보 모터 공급과 CNC 기술을 활용하여, 높은 효율성과 일관된 작업 조각 정밀도를 제공합니다. 모든 중요한 수압, 공기,그리고 전기 부품은 세계적으로 인정받는 브랜드에서 공급됩니다..
3로터리 인코더 케이블과 PLC 통신 케이블을 포함한 모든 주요 케이블은 수입된 보호된 트위스트 페어 유형입니다.이것은 효과적으로 신호 간섭에 의해 발생하는 정확도 오차를 방지.
4컴퓨터는 직관적인 조작을 위해 중국어 / 영어 인터페이스를 갖추고 작업 조각 도면을 표시 할 수 있습니다.프로그래밍은 간단하고 로프팅 소프트웨어에 의해 직접 생성 된 데이터와 호환됩니다.프로그램 편집 도중, 작업 조각 크기, 구멍 지름, 뒷자국, 그리고 양만 입력 해야 합니다.
5각 선은 더 큰 곡선으로 각을 처리 할 수 있도록 지원 및 압축 장치가 장착되어 있습니다.
6앞 및 뒷 로딩 유닛은 완전히 업그레이드되었으며, 유도 철도와 스프링 메커니즘을 통합하는 새로운 구조를 채택했습니다. 이 설계는 더 합리적이고 실용적입니다.스프링이 물질의 부하를 견딜 수 없는 경우 결함을 효과적으로 제거.
7고장 검출을 위한 자기 진단 기능이 장착되어 있습니다.
8단일 블레이드 셰어링은 부드러운 절단 표면을 보장하고 원자재 활용을 최적화합니다.
이 장비는 채널 스틸의 웹 표면, 각 스틸의 플랜지 둘 다, 평면 스틸 섹션을 포함하여 구조용 철제 요소의 다재다능한 CNC 처리를 위해 설계되었습니다.또한 곡선 또는 아치 프로파일로 만들어질 수 있습니다.그것은 이러한 재료에 대한 정확한 표시, 정확한 펀싱 및 고품질의 절단과 같은 다양한 작업을 수행 할 수 있으며 단일 설정에서 포괄적인 처리를 제공합니다.이러한 다기능 기능을 통합함으로써이 기계는 각 강철, 평면 강철 및 채널 강철 부품의 효율적이고 정확한 제조를 보장하여 사용자 지정 구조 부품, 프로토 타입,그리고 일관된 품질과 차원 정확성을 가진 샘플 조각.
그것은 각 강철, 평면 강철 및 채널 강철의 펀칭, 표시 및 절단에 사용됩니다. 그것은 주로 크로스 팔, 허프, 5 홀 연결 판,평면 패드, 그리고 전력 타워의 철회장 안의 벤치.
