제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 절단 | 맥스. 펀칭 (DIA.. THI.) (MM): | Φ26х20 |
|---|---|---|---|
| 펀치력(kN): | 1000/1200 | 마킹력(kN): | 1000/1200 |
| 절삭력(kN): | 2200/4300 | 맥스. 공백 길이 (m): | 14 |
| 맥스. 완성 된 길이 (m): | 12 | 측면 당 펀치: | 3 |

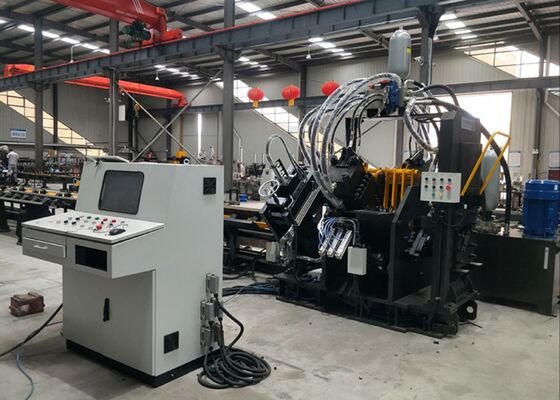

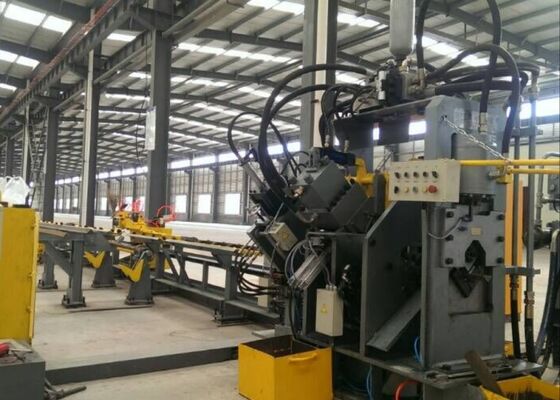

모델 JNC2020 Cnc 각 펀칭 셰어링 생산 라인 32x7x3m 전체 차원
제품 소개:
JNC 시리즈 고속 CNC 각 강철 생산 라인 펀싱, 마크 및 절단 주로 펀싱 모듈, 마크 모듈, 절단 모듈, 가로 컨베이어,회전 컨베이어, 공급 컨베이어, 방출 컨베이어, CNC 공급 캐리, 수압 시스템, 전기 시스템, 공기 시스템 및 기타 구성 요소.이 생산 라인은 주로 타워 제조 부문에서 각 강철의 자동 처리를 위해 설계되었습니다.생산 절차는 완전히 수치적으로 제어되며 사용자 친화적 인 작동을 보장합니다. 자동, 고 정밀, 멀티 모델 및 대용량 생산을 가능하게합니다.
제품 매개 변수
| 모델 | JNC2020 |
| 각 크기 (mm) | 50x50x4~ |
| 200x200x20 | |
| 최대 펀칭 (Dia. х Thi.) (mm) | Φ26x20 |
| 펀치 힘 (kN) | 1000/1200 |
| 표시력 (kN) | 1000/1200 |
| 절단 힘 (kN) | 2200/4300 |
| 최대 빈 길이 (m) | 14 |
| 마감된 물체의 최대 길 (m) | 12 |
| 각 쪽에 펀치 | 3 |
| 표기 문자 그룹 | 4 |
| 그룹별 문자 수 | 18 |
| 문자 크기 (mm) | 14x10x19 |
| CNC 축 | 3 |
| 절단 모드 | 이중 블레이드 또는 단일 블레이드 |
| 냉각 방법 | 물 냉각/공기 냉각/유 냉각 |
| 최대 공급 속도 (m/min) | 80 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 |
| 전체 차원(m) | 약 32x7x3 |
| 위의 매개 변수는 고객의 특정 요구 사항에 따라 조정 및 변경할 수 있습니다. | |
제품 특징:
1CNC 각 강철 펀칭 기계는 각각 세 개의 다른 펀칭 크기를 수용 할 수있는 두 개 또는 세 개의 펀칭 모듈을 갖추고 있습니다.이 펀싱 모듈은 정확하게 펀싱 위치를 조정하기 위해 수치 제어 (NC) 를 통해 정확하게 관리기계는 원형 및 타원형 구멍 뚫기를 지원합니다. 그것의 고속 공급 및 뚫기 작업은 생산 효율성을 크게 향상시킵니다. 50 × 50 × 4mm 각 강철의 경우,생산 용량은 8시간 근무 시간 동안 9~10톤에 달합니다..
2. CNC 각 펀싱 기계의 표시 단위는 견고하고 딱딱한 프레임에 포함됩니다. 표시 시스템은 프로그래밍을 통해 선택 가능한 카세트 네 개의 세트로 구성됩니다.자유로이 조절 가능한 타이핑 위치또한, 10줄의 디스크 표시 방법이 제공되며, 수동 개입 없이 문자 자동으로 선택하여 표시 효율을 크게 향상시킵니다.

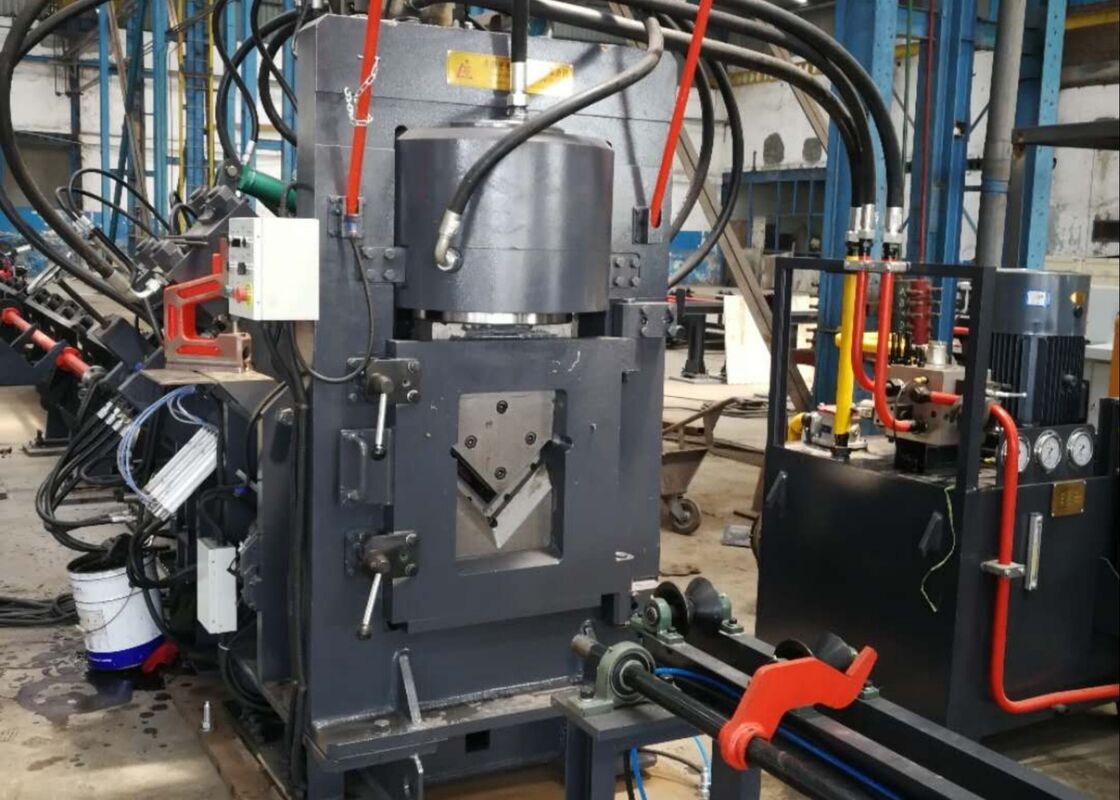

3CNC 각 강철 절단 기계는 예외적인 절단 힘으로 유명한 단일 블레이드 절단 모듈을 장착합니다. 각 절단은 물질 폐기물 0으로 실행됩니다.부드럽고 정밀한 절단 표면을 생산합니다.블레이드 하우스는 개방형 문으로 구성되어 있으며, 빠르고 안전하게 블레이드를 교체 할 수 있습니다.
4수평 재료 테이블은 모터와 환력기로 가동되는 회전 재료 래크로 각 강철을 효율적으로 전달합니다.이 시스템은 각 강철이 후속 작업에 대한 공급 컨베이어에 단단히 배치 보장.
5. 작업 조각은 확실하게 클램프되고 정확한 위치를 보장하는 CNC 공급 캐리에 의해 운송됩니다. 공급 캐리 는 서보 모터에 의해 구동됩니다.광전기 인코더에 의해 제공되는 피드백으로, 닫힌 루프 제어 시스템 내에서 작동합니다.
6. CNC 각 강철 펀칭 및 표시 기계는 펀칭, 표시 및 절단 작업에 동력을 공급하는 수압 시스템으로 구동됩니다.그것은 통합 된 축전기와 함께 고속 수압 역을 갖추고 있습니다, 그리고 수압 라인은 펌프 타입의 피팅을 사용 하 여 누출 없는 성능을 보장 하 고 동시에 쉽게 교체 및 유지보수를 허용 합니다.주요 수압 밸브 블록은 유명한 Atos 브랜드에 의해 공급됩니다안정적이고 효율적인 수압 시스템을 보장합니다.
7수압 스테이션은 물 냉각, 공기 냉각 또는 오일 냉각을 포함하여 여러 냉각 옵션을 제공합니다.고객들은 그들의 특정 운영 요구에 따라 가장 적합한 냉각 방법을 선택할 수 있습니다..
8제어 시스템은 주로 호스트 컴퓨터, PLC, 서보 모터, 외부 감지 스위치 및 기타 필수 구성 요소로 구성됩니다. 운영자는 단순히 처리 매개 변수를 입력합니다.그리고 시스템은 자동으로 해당 처리 프로그램을 생성합니다.. 또한 DXF, NC 및 CAD 소프트웨어에 의해 생성 된 다른 파일 형식을 읽을 수 있습니다. 호스트 컴퓨터는 사용자 친화적 인 인간 기계 인터페이스를 갖추고 있습니다.직관적인 시각화와 간결한 조작을 제공합니다.. 그래픽 작업 부품 표시, 광범위한 데이터 저장, 위치 데이터 시각화 및 고장 경보 알림과 같은 기능을 지원합니다.
이 샘플들은 각도 철강 타워 산업의 표준 사양과 전형적인 처리 조건을 반영하여 사용자가 직접 장비의 처리 품질, 정확성,그리고 공예품그들은 기계의 성능과 특정 생산 요구 사항에 대한 적합성을 평가하기 위한 실질적인 기준을 제공하며,미래 애플리케이션에 대한 데이터 기반의 의사결정.
초고전압 (UHV) 송전선의 건설에서 타워가 심한 기상 조건과 무거운 부하에 견딜 필요가 있는 경우이 장비는 타워의 주요 구조를 형성하는 각 강철 구성 요소를 처리하는 데 중요한 역할을합니다.그것은 효율적으로 타워 체제, 크로스 팔 및 다른 주요 구조 요소에 사용되는 각 강철에 구멍을 뚫고 구멍을 뚫는 작업을 수행합니다.타워의 전체적인 안정성과 무결성을 유지하는 정확한 차원과 안전한 연결을 보장합니다..
