제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 드릴링 및 마킹 | 각도 크기(mm): | 100×100×10~360×360×35 |
|---|---|---|---|
| 최대. 원료길이(m): | 14 | 마킹력(kN): | 1000/1200 |
| 문자그룹 수: | 4 | 문자 수: | 18 |
| 문자 크기(mm): | 14*10*19 | 백마크 범위(mm): | 50-330 (무단) |

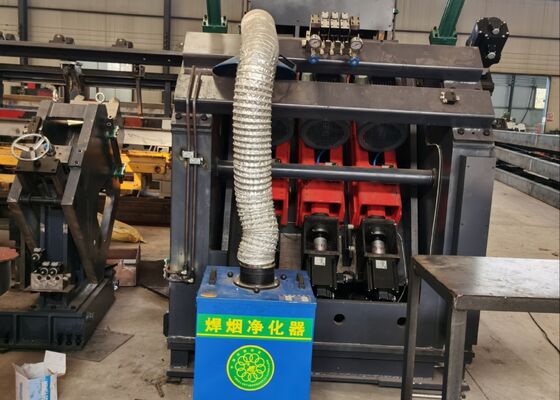

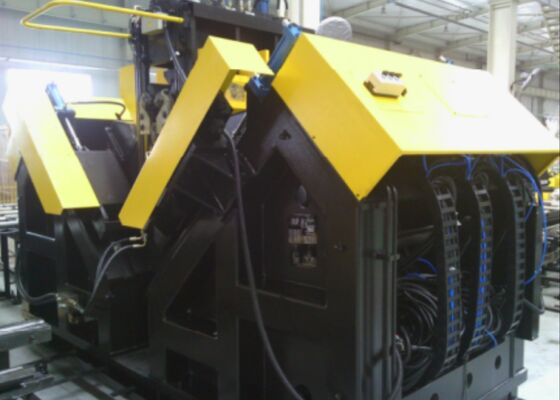

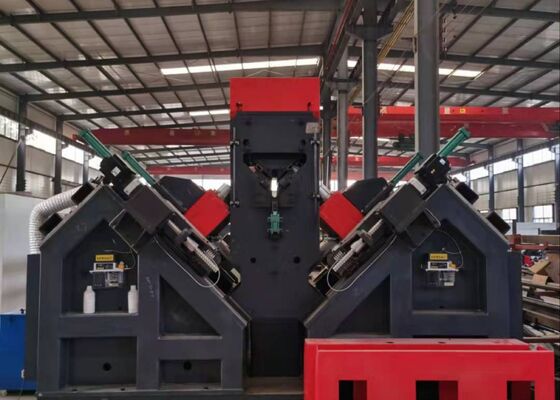

모형 ADM3635 고속 CNC 각 훈련 표하기 기계 200m/Min 교련 절단 속도
제품 사용법:
CNC 앵글강 드릴링 및 마킹 생산 라인은 전송선 타워에 사용되는 대형 고강도 앵글강을 드릴링 및 스탬핑하기 위해 특별히 설계되었습니다. 앵글강에 필요한 모든 구멍을 처리할 수 있어 뛰어난 구멍 품질과 정밀한 위치 정확도를 보장합니다. 또한 생산 라인은 높은 운영 효율성과 뛰어난 자동화 수준을 제공합니다.
주요 매개변수:
| 모델 | ADM3635 |
| 각도 크기(mm) | 100×100×10~360×360×35 |
| 최대. 공백의 길이(m) | 14 |
| 드릴링 스핀들의 테이퍼 | BT40 |
| 최대. 드릴링 직경(mm) | Ф40 |
| 수량 각 측면의 드릴 수(개) | 3개 (양쪽에 총 6개) |
| 최대 스핀들 회전 속도(r/min) | 6000 |
| 드릴 최대 절삭속도(m/min) | 200 |
| CNC 축 | 9 |
| 백마크 범위(mm) | 50-330 (무단) |
| 최대. 각도 이송 속도(m/min) | 40 |
| 마킹력(kN) | 1000/1200 |
| 수량 캐릭터 그룹의 | 4 |
| 수량 각 그룹의 캐릭터 | 18 |
| 문자크기(mm) | 14×10×19 |
| 드릴 비트 냉각 시스템 | 공기 분무 건식 내부 냉각 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 교육 프로그래밍 |
| 전체 치수(m) | 34×8.9×3 |
제품 특징:
1. 고급 자동화. 생산 라인에는 수평 공급 채널, 회전식 로딩 랙, 자동 언로딩 시스템 및 공급 메커니즘을 포함한 자동 로딩 시스템이 장착되어 있습니다. 앵글강에 대한 모든 드릴링 및 스탬핑 작업은 생산 라인을 한 번에 완료할 수 있습니다. 전체 프로세스에는 수동 개입이 필요하지 않으므로 노동력 수요가 크게 줄어들고 운영 효율성이 향상됩니다.
2. 드릴링 스핀들에는 대만에서 공급되는 고정밀 BT40 스핀들이 장착되어 있으며 내부 절삭유 공급 장치가 있어 탁월한 드릴링 효율성과 정확성을 보장합니다. 드릴링 유닛은 6개의 CNC 드릴링 헤드로 구성되며, 앵글강의 각 날개에 3개가 위치합니다. 직경이 동일하고 앵글 스틸 윙의 상단 가장자리로부터 거리가 동일한 구멍의 경우 양쪽의 해당 헤드를 사용하여 동시 드릴링을 수행할 수 있습니다.
3. 이 소프트웨어는 중국어/영어 이중 언어 인터페이스를 제공하여 직관적인 조작을 제공하고 공작물 도면을 명확하게 표시할 수 있습니다.
4. 프로그래밍이 간소화됩니다. 프로그램을 만들 때 사용자는 공작물 치수, 구멍 직경, 구멍 간격 및 수량만 입력하면 됩니다. 또는 CAD/CAM 로프팅 소프트웨어를 사용하여 직접 변환을 수행할 수도 있습니다. 이 시스템은 TEKLA 소프트웨어에서 생성된 .NC1 파일과도 호환됩니다.
5. 주요 유압, 공압, 전기 부품은 유명 브랜드 제품을 사용합니다.
6. 장비에는 결함 감지를 위한 자가 진단 시스템이 장착되어 있습니다.
7. 고급 이중 블레이드 절단 기술을 갖춘 전단 장치를 옵션 모듈로 사용할 수 있습니다.
이 표본은 송전선 타워 건설에 사용되는 앵글강의 다양한 일반적인 사양과 구멍 패턴을 포함합니다. 이를 통해 예비 사용자 또는 검사관은 장비의 작동 성능을 직접 관찰하고 평가할 수 있으며, 기계가 전송선 타워 제작의 실제 생산 요구 사항을 충족하는지 여부를 결정하기 위한 구체적이고 직관적인 참조 자료를 제공합니다.
타워가 악천후와 상당한 부하를 견뎌야 하는 초고압(UHV) 송전선 건설에서 이 장비는 타워의 기본 하중 지지 프레임워크를 형성하는 앵글강 부품을 처리하는 데 중요한 역할을 합니다. 타워 본체, 크로스암 및 기타 중요한 구조 요소에 사용되는 앵글강에 대한 드릴링 및 스탬핑 작업을 효과적으로 수행하여 정확한 치수 정확성과 신뢰할 수 있는 조인트 무결성을 보장합니다. 이는 결국 전체 서비스 수명 동안 송전탑의 전반적인 구조적 안정성과 수명을 유지합니다.
