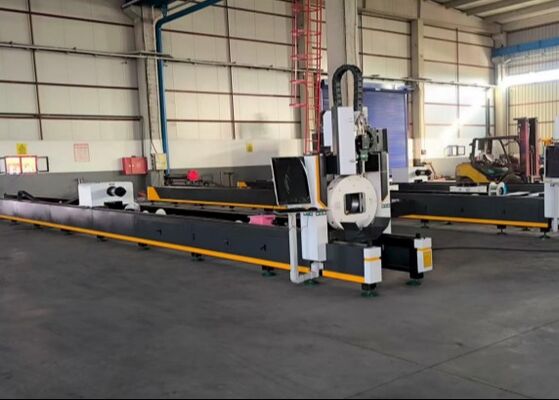

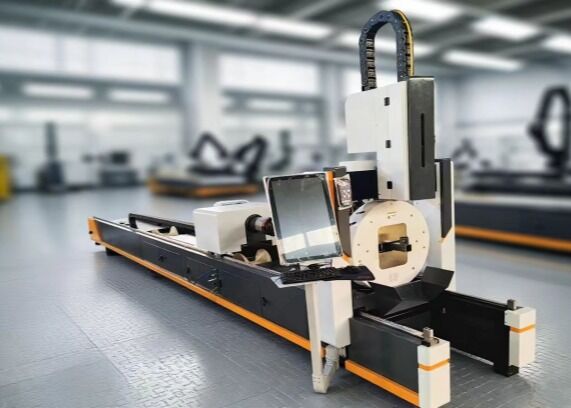

모델 LC2412 CNC 레이저 튜브 절단 기계 MAX6000 레이저 전력을 사용

모델 LC2412 CNC 레이저 튜브 절단 기계 MAX6000 레이저 전력을 사용

제품 소개:

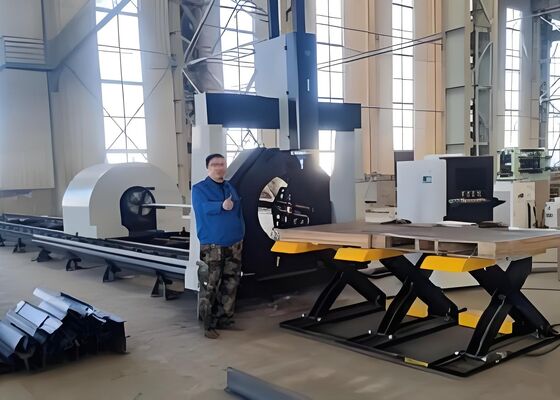

레이저 튜브 절단 기계는 주로 일반적인 탄소 강철 파이프, 스테인레스 스틸 파이프, 알루미늄 합금 파이프,구리 파이프그것은 부드럽고 톱니없는 가장자리로 고정도의 절단을 제공하며 최소한의 열 왜곡과 우수한 차원 정확성을 보장합니다. 시스템은 복잡한 절단 패턴을 지원합니다.각도 절단까지 포함, 톱니, 구멍, 그것은 금속 제조, 구조 공학, 산업 제조의 응용에 매우 유능합니다. 그것의 고급 레이저 기술은 효율적인,자동화 된 작동과 동시에 여러 재료 유형과 두께에 걸쳐 일관된 품질을 유지합니다..

제품 기술 매개 변수

1.2제품의 주요 구성

시리즈 광섬유 파이프 절단 기계의 주요 구성 요소는: 기계 엔진, 제어 시스템, 레이저, 냉장기 등입니다.

1.3기계 도구 엔진 주 부품

기계 도구의 주요 부분은 광섬유 파이프 절단 기계의 주요 부분입니다, 절단 기능과 절단 정확도는 호스트 부분에 의해 실현됩니다.침대의 호스트 부분과 앞 턱, 후방 턱, 빔 및 x 축 장치, z 축 장치, 레이저 머리, 변압 지름 바퀴 지원 장치, 보조 시스템 (유료, 공기 경로 및 수로), 전기 제어 캐비닛,작동 화면, 조작 패널 등

1.4 전기 제어 부품

광섬유 파이프 절단 기계의 전기 제어 시스템은 다양한 그래픽의 실행 트랙을 보장하는 중요한 부분입니다.전기 제어 시스템은 주로 수치 제어 시스템과 저전압 전기 시스템으로 구성됩니다..

기계 CNC 시스템은 높은 성능의 CNC 시스템으로 장착되어 있으며, 윈도우 운영 플랫폼, 안정적이고 신뢰할 수있는 운영을 기반으로하며 빠른 삽입 속도의 특성을 가지고 있습니다.편리한 동작, 좋은 동적 성능과 강한 부하 능력.

1.5 저전압 전기 시스템

저전압 전기 시스템은 전체 기계의 전기 제어의 인터페이스 부분인 전기 제어 캐비닛에 위치합니다.전기 시스템의 다양한 오리지널 구성 요소는 안정성을 보장하기 위해 국내외에서 잘 알려진 제조업체에 의해 생산됩니다., 작동의 신뢰성 및 민감성. 드라이브 모터는 AC 서보 모터입니다. AC 서보 모터는 기계 도구의 X 축과 Y 축을 구동하는 데 사용됩니다. 좋은 가속 성능이 특징입니다.빠른 반응 속도, 공급 축을 위한 기계 도구의 Z 축, AC 서보 모터 (지속 잠금) 드라이브를 사용하여: Z 축 절단 머리가, 좋은 동적 반응 특성을 위한 특성,후속 제어 및 NC 제어 모두.

2.주요 부품 또는 기능 단위의 구조, 기능 및 작동 원리

2.1 침대의 신체 부위

수학적 제어 시스템을 통해 AC 세르보 모터 드라이브를 제어하고, 모터 드라이브 기어 래크를 통해 Y 방향으로 회전 움직임을 달성하여 빠른 움직임을 달성합니다.Y 샤프트 랙과 선형 가이드 레일은 전송의 정확성을 효과적으로 보장하기 위해 고 정밀 제품을 채택; 여행의 양쪽 끝에 제한 스위치를 제어하고 기계 도구의 안전을 효과적으로 보장하기 위해 하드 제한 장치를 설치합니다.주 엔진은 침대 이동 부분의 자동 윤활유를 장착 하 고 좋은 상태에서 이동 부분의 작동을 보장 하 고 가이드 레일의 서비스 수명을 향상기어와 랙.

2.2 횡단 지대 및 X축 및 Z축 장치
빔은 고름 후 내부 스트레스를 제거하고, 진동 시간은 레이저 헤드 이동 구성 요소의 딱딱함과 안정성을 보장하기 위해 거친 가공 후에 처리됩니다.X 축과 Z 축은 고 정밀 모듈에 의해 구동움직임의 과정에서, 제한 스위치는 제한으로 스트로크를 제어하고, 시스템 운영의 안전을 보장하기 위해 두 끝에서 탄력적인 쿠션 기계적 제한이 있습니다.

Z축 장치는 주로 레이저 헤드의 상부 및 하부 움직임을 실현합니다.레이저 헤드의 상부 및 하부 움직임은 세르보 모터를 제어하는 수치 제어 시스템으로 완료됩니다., 그리고 모터는 Z축 스케이트보드의 상향과 아래로 상호운동을 운전 선형 모듈을 구동. 위쪽과 아래쪽 끝은 이동을 제어하기 위해 근접 스위치를 사용,이동의 안전과 신뢰성을 보장하기 위해.

주로 다양한 파이프 재료를 절단하기 위해 설계된 이 장비는 일반 탄소 철강 파이프, 스테인레스 스틸 파이프, 알루미늄 합금 파이프 및 구리 파이프에 적합합니다.이 기계는 각기 다른 재료를 정확하게 처리할 수 있습니다.이 다재다능성 때문에 금속 제조, 건설,여러 종류의 파이프가 가공되는 산업 생산.
