잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| 용접 정밀도(mm): | ±0.5 | 작업대 수: | 2개 |
|---|---|---|---|
| 작업대 부하 용량 (KG): | 1000 | 회전 속도: | 46m/분 |
| 용접기 모델: | NBC-500R | 용접 와이어 직경(mm): | 1.2,1.6 |
| 용접토치 냉각방식: | 물 냉각 | 전체 기계 치수(mm): | 4500*3500*3000 |

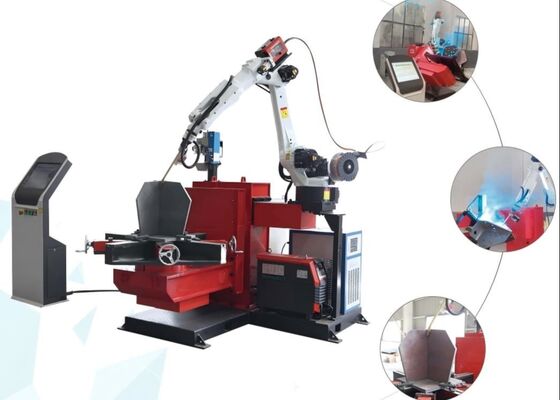

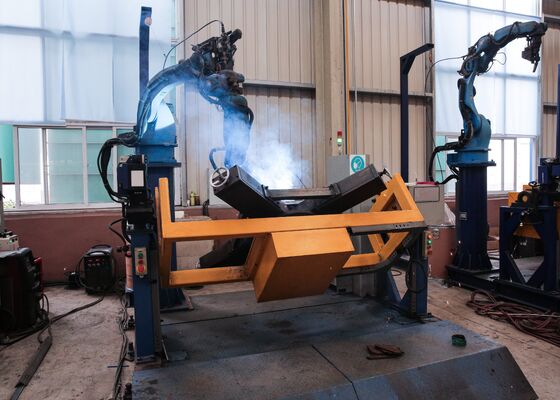

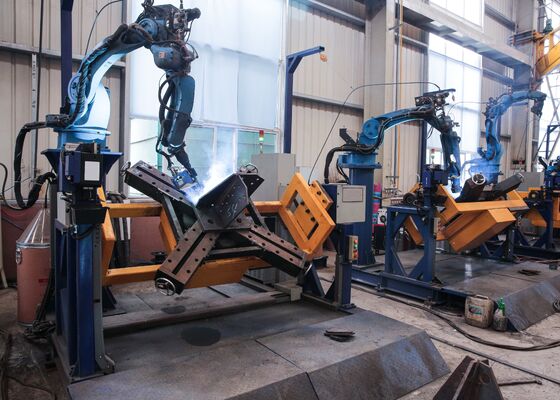

송전 타워의 베이스 웰드 사용 CNC 타워 발 웰딩 로봇 2pcs 작업 테이블
제품 소개:
이 장비는 주로 전송 타워의 기초를 용접하기 위해 설계되었습니다. 강화 판 외에도, 그것은 주체에 11 가지 주요 매듭의 용접을 완료 할 수 있습니다.,세척을 위한 하나의 바늘, 그리고 밀폐머리 모서리의 용접.
주요 파라미터:
| 장비 모델 | TJH1200B |
| 장비 적용 | 타워 다리의 주접접에 대해, 단일접접접접접 |
| 처리 범위 (mm) | 300*300*300-1200*1200*1200 |
| 장비 부품 | 듀얼 포지셔너를 가진 5축 랜트리 로봇 |
| 프로그래밍 방법 | 5축, 드래그 앤 드롭 프로그래밍, 단선 용접 |
| 용접 정확도 (mm) | ±0.5 |
| 작업 테이블 수 | 2개 |
| 작업 테이블 부하 용량 (KG) | 1000 |
| 회전 속도 | 46m/min |
| 용접 기계 모델 | NBC-500R |
| 용접선 직경 (mm) | 1.2,1.6 |
| 용접 전등 냉각 방법 | 물 냉각 |
| 전체 기계 차원 (mm) | 4500*3500*3000 |
제품 특징:
1반복성: 시스템은 ±0.05mm 이하의 반복성을 제공합니다.
2경로 정확성: 경로 정확도는 ±0.1mm를 초과하지 않습니다.
3구조 설계: 매우 안정적이고 신뢰할 수 있는 기계 구조를 갖춘 아크 용접 로봇, 장기간 지속적인 작동을 위해 설계되었습니다.
4작업 포괄: 1500mm까지의 크기의 작업 조각을 수용하여 전체 용량 용량 요건을 포함합니다.
5작동 방법: 작업 조각은 위치 장치에 고정되어 있으며, 용접 머리는 전용 로봇 기단에 장착됩니다. 용접 도중, 위치 장치와 로봇은 동기적으로 작동합니다.레이저 시트 트래커와 함께 로봇 시력 스캔을 이용이 시스템은 복잡하고 불규칙한 작업 부품을 용접할 수 있으며 조작이 쉽고 학습 곡선이 최소화됩니다.
1용접 시스템: 기계는 MIG, MAG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG, MIG,그리고 TIG 용접용접 전류와 전압 범위는 다양한 작업 조각의 처리 요구 사항에 완전히 호환되며 우수한 활 안정성과 우수한 용접 형성을 제공합니다.매개 변수는 각기 다른 용접 재료와 작업 조각 두께에 맞게 정확하게 조정 할 수 있습니다.
용접등 및 액세서리: 원형 아폴로 용접등과 유선 공급 장치 및 접촉 끝을 포함한 관련 액세서리를 장착합니다.일관된 용접 품질과 운영 효율성을 보장합니다..
2지능형 인식 및 변환: 이 시스템은 지능형 인식 및 변환 기능을 통합합니다.도면 및 프로그램에서 열의 위치 및 유형과 같은 주요 용접 특징을 자동으로 식별이 기능은 일반적으로 30초 이내에 로봇이 실행할 수 있는 용접 명령어로 빠르게 변환됩니다. 데이터는 네트워크 연결, USB,또는 다른 통신 인터페이스.
3제어 시스템:
1 제어 방법: 정밀한 궤도 관리 및 조정 가능한 용접 매개 변수를 제공하는 고급 디지털 제어 시스템을 사용합니다.
2 프로그래밍 방법: 시각 스캔 기반 프로그래밍을 지원합니다. 인터페이스는 직관적이고 사용자 친화적입니다. 복잡한 용접 작업의 신속한 프로그램 생성 및 정밀한 통제를 허용합니다.
3 통신 인터페이스: 다른 장비 및 생산 라인 제어 시스템과의 통합을 위한 통신 포트를 제공하여 원활한 자동화와 조율된 운영을 촉진합니다.
4위치 장착 구조:포지셔너 장착 프레임은 로봇과 웰딩 중에 작업 조각으로 생성되는 힘과 진동에 견딜 수있는 충분한 강도와 안정성을 가지고 설계, 일관된 로봇 작동 및 용접 정밀도를 보장합니다.그리고 로봇의 작업 범위나 운영 성능을 손상시키지 않고 유지보수.
5안전 시스템: 보호 등급: IP54 이하로 등급, 먼지, 습기 및 산업 환경에서 일반적으로 발생하는 다른 환경 요인에 대한 신뢰할 수있는 저항을 제공합니다.
6. 로봇 데이터 수입 방법: 시스템은 CAD 도면 수입, 시각 스캔 수입, 및 용접 정보 및 요구 사항의 프로그래밍이없는 수입을 포함하여 여러 수입 방법을 지원합니다.다양한 프로그램 및 도면 수입 옵션이 있습니다, 시스템을 간단하고 사용자 친화적이며 매우 편리하게 작동합니다.
7작업 부품 용접 시스템 설명: 활 용접 로봇은 완전한 자유도를 가진 6 축 산업 로봇을 사용합니다.용접 타르크가 다양한 복잡한 방향에서 작업 조각에 도달 할 수 있도록이것은 공간 곡선 용접을 포함하여 다양한 용접 위치와 복잡한 용접 기하학에 적응 할 수 있으며 용접 작업의 유연성과 정밀성을 보장합니다.
이 장비는 송전 타워 기판의 용접을 위해 특별히 설계되었으며 타워 기판의 구조적 무결성을 보장하는 데 중요한 역할을합니다.튼튼한 판의 용접 이외에이 시스템은 주요 구조의 11 개의 주요 용접 매듭과 단일 뿌리 통과 용접을 수행 할 수 있으며 완전하고 일관성있는 침투를 보장합니다.그것은 효율적으로 끝 캡과 코너 관절의 용접을 실행, 모든 중요한 연결 지점에서 균일하고 고품질의 용접을 제공합니다. 이러한 필수 용접 작업을 자동화함으로써 장비는 정확한 정렬, 일관된 용접 품질을 보장합니다.,그리고 우수한 구조 강도 때문에 탑 기판 샘플 제조에 이상적으로 적합합니다.
