제품 상세 정보:
결제 및 배송 조건:
|
| X축 여정: | 300mm | Y축 여정: | 12000 밀리미터 |
|---|---|---|---|
| Z축 여정: | 120mm | Ｘ, Y-축 위치 결정 정밀도: | ±0.05/1000mm |
| X 및 Y 축: | ±0.03/1000mm | 레이저 파워: | MAX6000 |
| 전력 공급기 요구사항: | 380V/50Hz | 재단사 길이: | 30mm 이하 절단 정확도 보장 |

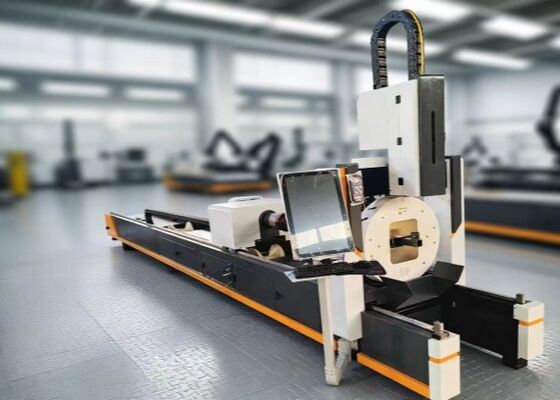

380V/50Hz 전원 공급 장치 CNC 레이저 튜브 절단기 300mm X 축 일정
제품 소개:
레이저 튜브 절단기는 표준 탄소강, 스테인리스강, 알루미늄 합금 및 구리 파이프를 포함한 다양한 파이프 및 관형 재료를 처리하도록 특별히 설계되었습니다. 매끄럽고 버가 없는 가장자리로 고정밀 절단을 제공하고 열 변형을 최소화하며 탁월한 치수 정확도를 보장합니다. 이 시스템은 각진 절단, 노치 및 구멍과 같은 복잡한 절단 작업을 수용하므로 금속 제조, 구조 엔지니어링 및 산업 제조 분야에 적용하기가 매우 쉽습니다. 고급 레이저 기술을 활용하는 이 기계는 효율적이고 자동화된 작동을 가능하게 하는 동시에 다양한 재료 유형과 두께에 걸쳐 우수한 품질을 일관되게 유지합니다.
제품 기술적인 매개변수
| 아니요 | 프로젝트 이름 | 매개변수 | 단위 |
| 1 | 파이프 가공 사이즈 | 원형 튜브 Φ20mm-Φ240mm, 사각 튜브 각도 강철 홈의 강철 측면 길이 ≤240mm, L≤12000mm; | mm |
| 2 | X축 여정 | 300 | mm |
| 3 | Y축 여정 | 12000 | mm |
| 4 | Z축 여정 | 120 | mm |
| 5 | X, Y축 위치 정확도 | ±0.05/1000mm | mm |
| 6 | X 및 Y 축 | ±0.03/1000mm | mm |
| 7 | 재단사 길이 | ≤30절단 정확도 보장 | mm |
| 8 | 레이저 파워 | MAX6000 | 승 |
| 9 | 제어 시스템 | EOE-HZH | |
| 10 | 전원공급장치요구 사항 | 380V/50Hz | 다섯 |
전기 제어 시스템
2412 시리즈 광섬유 파이프 절단기 전기 제어 시스템은 주로 수치 제어 시스템, 서보 시스템 및 저전압 전기 시스템으로 구성됩니다. 레이저 절단기에는 WINDOWS PC CNC 시스템을 기반으로 하는 고성능 CNC 시스템이 장착되어 있으며 삽입 속도가 빠르고 작동이 편리합니다. 서보 시스템은 고성능 AC 서보 모터 및 드라이버로 안정적이고 신뢰할 수 있으며 우수한 동적 성능, 강력한 부하 용량 및 편리한 작동을 제공합니다. 기계 작동 소프트 키는 다양한 작동 모드에서 다양한 기능을 가질 수 있으므로 작동 버튼이 줄어들고 작동 패널이 단순화됩니다. 조작을 직관적으로 만들기 위해 다양한 방법이 메뉴에 표시됩니다.
1. 도면은 Solidworks 3 D 소프트웨어를 채택하여 IGS 형식 파일을 내보내고 사각 튜브 레벨의 원클릭 교정과 파이프 회전 중심 기능의 자동 위치 지정을 지원합니다.
2. 특별한 레이저 출력 제어 기능
작업자가 설정한 속도 및 출력 매개변수에 따라 레이저 출력의 크기를 정확하게 조정하여 공작 기계가 다양한 가속 및 감속 속도에서 해당하는 최고의 레이저 절단 출력을 얻을 수 있도록 보장할 수 있습니다.
3. 프로그래밍하기 쉬움일반 CNC 고급 언어 프로그래밍을 사용하는 인공물 프로그램의 경우 배우기 쉽습니다.
4. 강력한 처리 기능
기계에는 다양한 처리 및 보조 기능 지침이 있으며, 다양한 복잡한 그래픽을 지침으로 편집할 수 있습니다.
5. 높은 처리 정확도
기계는 우수한 전기 기계식 구동 동적 성능을 갖기 때문에 가공이 좋고 정밀도가 높습니다.
6. ZAxis는 추종 및 수치 제어가 가능합니다.
고르지 못한 파이프 표면으로 인한 절단 품질 문제를 해결하려면 절단 헤드(Z축)가 초점을 일정하게 유지하도록 후속 작업이 필요합니다. X 및 Y축과 동일한 표시 및 제어 기능 포함
7. 그래픽 디스플레이
아날로그 그래픽 디스플레이와 동적 그래픽 추적 디스플레이 기능을 통해 가공을 더욱 직관적이고 쉽게 모니터링하고 제어할 수 있습니다.
8. 다중 알람 기능
CNC 시스템에는 자체 점검 경보 및 자동 보호 기능이 있으며 경보 표시 및 외부 조건에 대한 자동 보호 기능도 있습니다.
9. 수치 제어 시스템 시스템은 통합 구조, 중앙 제어 및 디스플레이 작동 장치 구조를 채택합니다. 이 시스템은 Windows CNC 시스템을 기반으로 합니다. 디스플레이 작동 장치는 우수한 인간-기계 인터페이스를 제공하고 다양한 작동 정보를 표시합니다. 조작 패널에는 기계 조작을 위한 기능 키가 있습니다.
10. 저전압 전기 시스템
저전압 전기 시스템은 전체 기계의 전기 제어 인터페이스 부분인 전기 제어 캐비닛에 있습니다. 전기 제어 시스템에 필요한 전원 공급 장치, 릴레이, 회로 차단기, 접촉기, 서보 드라이브 시스템은 모두 전기 제어 캐비닛에 설치됩니다.
주로 다양한 파이프 재질을 절단하는 장비로 일반탄소강관, 스테인레스강관, 알루미늄합금관, 동관 등의 절단에 적합한 장비입니다. 이러한 다양한 재료를 정밀하게 처리할 수 있어 파이프 표면의 무결성을 유지하면서 깨끗하고 정확한 절단을 보장합니다. 이러한 다양성으로 인해 여러 유형의 파이프가 처리되는 금속 제조, 건설 및 산업 생산 분야에 이상적입니다.
