제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 절단 | 맥스. 펀칭 (DIA.. THI.) (MM): | Φ26х20 |
|---|---|---|---|
| 펀치력(kN): | 1000/1200 | 마킹력(kN): | 1000/1200 |
| 절삭력(kN): | 2200/4300 | 맥스. 공백 길이 (m): | 14 |
| 맥스. 완성 된 길이 (m): | 12 | 측면 당 펀치: | 3 |

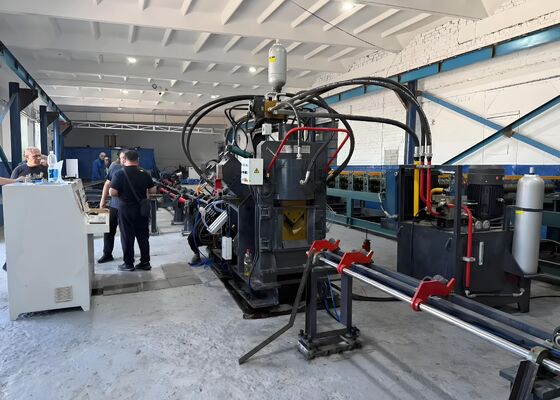

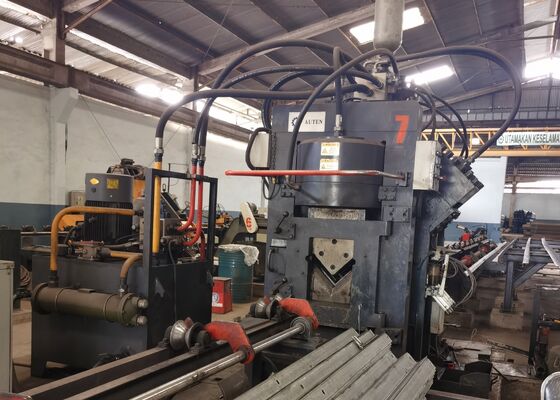

모델 JNC2020 자동화 된 CNC 각 펀칭 절단 기계 가파른 철강 생산
제품 소개:
JNC 시리즈 고속 CNC 각 강철 생산 라인 펀싱, 마크 및 절단 주로 펀싱 장치, 마크 장치, 절단 장치, 가로 컨베이어,회전 컨베이어, 공급 컨베이어, 방출 컨베이어, CNC 공급 캐리, 수압 시스템, 전기 시스템, 공기 시스템 및 추가 보조 부품.이 생산 라인은 타워 제조 산업에서 각 강철의 자동 처리를 위해 특별히 설계되었습니다. 전체 생산 프로세스는 직관적인 작동을 보장하는 수치 제어에 의해 완전히 제어됩니다. 자동, 고 정밀, 멀티 모델 및 대규모 제조 기능을 지원합니다.
제품 매개 변수
| 모델 | JNC2020 |
| 각 크기 (mm) | 50x50x4~ |
| 200x200x20 | |
| 최대 펀칭 (Dia. х Thi.) (mm) | Φ26x20 |
| 펀치 힘 (kN) | 1000/1200 |
| 표시력 (kN) | 1000/1200 |
| 절단 힘 (kN) | 2200/4300 |
| 최대 빈 길이 (m) | 14 |
| 마감된 물체의 최대 길 (m) | 12 |
| 각 쪽에 펀치 | 3 |
| 표기 문자 그룹 | 4 |
| 그룹별 문자 수 | 18 |
| 문자 크기 (mm) | 14x10x19 |
| CNC 축 | 3 |
| 절단 모드 | 이중 블레이드 또는 단일 블레이드 |
| 냉각 방법 | 물 냉각/공기 냉각/유 냉각 |
| 최대 공급 속도 (m/min) | 80 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 |
| 전체 차원(m) | 약 32x7x3 |
| 위의 매개 변수는 고객의 특정 요구 사항에 따라 조정 및 변경할 수 있습니다. | |
제품 특징:
1CNC 각 강철 펀칭 기계는 각각 세 개의 다른 펀칭 크기를 수용 할 수있는 두 개 또는 세 개의 펀칭 장치가 장착되어 있습니다.이 펀칭 유닛은 펀칭 작업 중에 정확한 위치를 보장하기 위해 수치 제어 (NC) 를 통해 정확하게 제어됩니다.. 기계는 둘 다 원형 및 타원형 구멍 펀칭을 수행 할 수 있습니다. 그것의 고속 공급 및 펀칭 기능은 생산 효율성을 크게 향상시킵니다. 50 × 50 × 4mm 각 강철의 경우,생산량은 8시간의 셔프트에서 9~10톤에 달할 수 있습니다..
2. CNC 각 스틸 펀칭 기계의 표시 단위는 견고하고 딱딱한 프레임 안에 배치됩니다. 표시 시스템은 프로그래밍을 통해 선택할 수있는 네 카세트 세트로 구성됩니다.완전히 조절 가능한 타이핑 위치로또한, 10줄의 디스크 표시 방식이 제공되며, 수동 개입 없이 문자 자동 선택으로 표시 효율을 크게 향상시킵니다.
3. CNC 각 강철 절단 기계는 뛰어난 절단 힘으로 인식 한 단일 블레이드 절단 모듈이 장착되어 있습니다. 각 절단은 물질 폐기물 제로로 수행됩니다.부드럽고 매우 정확한 절단 표면을 제공합니다.블레이드 하우징은 개방형 문 디자인으로 블레이드를 빠르고 안전하게 교체 할 수 있습니다.
4수평 재료 테이블은 모터와 환력기로 가동되는 회전 재료 래크로 각 강철을 효율적으로 전송합니다.이 시스템은 각 강철이 후속 처리를 위해 공급 컨베이어에 안정적으로 배치됩니다.
5작업 조각은 단단히 클램프되고 CNC 공급 캐리에 의해 전달됩니다. 정확한 위치 보장. 공급 캐리 가용 모터에 의해 구동됩니다.광전기 인코더에 의해 제공되는 피드백으로, 닫힌 루프 제어 시스템에서 작동합니다.
6. CNC 각 강철 펀칭 및 표시 기계는 펀칭, 표시 및 절단 작업을 움직이는 수압 시스템에 의해 구동됩니다.그것은 통합 된 축전기와 함께 고속 수압 스테이션을 갖추고 있습니다., 그리고 수압 라인은 펌프 타입의 피팅을 사용 하 여 누출 없는 성능을 보장 하 고 동시에 편리한 교체 및 유지보수를 가능하게 합니다.주요 수압 밸브 블록은 평판 좋은 Atos 브랜드에서 공급됩니다, 신뢰성 있고 효율적인 수압 시스템을 제공합니다.
7수압 스테이션은 물 냉각, 공기 냉각 또는 오일 냉각을 포함하여 여러 냉각 옵션을 제공합니다.고객들은 그들의 특정 운영 요구 사항에 따라 가장 적합한 냉각 방법을 선택할 수 있습니다..
8제어 시스템은 주로 호스트 컴퓨터, PLC, 서보 모터, 외부 감지 스위치 및 기타 필수 구성 요소로 구성됩니다. 운영자는 처리 매개 변수를 입력합니다.그리고 시스템은 자동으로 해당 가공 프로그램을 생성또한 CAD 소프트웨어에 의해 생성 된 DXF, NC 및 기타 파일 형식을 읽을 수 있습니다. 호스트 컴퓨터는 직관적인 인간-기계 인터페이스를 갖추고 있으며 명확한 시각화와 쉬운 조작을 제공합니다..그래픽 작업 부품 표시, 포괄적인 데이터 저장, 위치 데이터 시각화 및 고장 경보 알림과 같은 기능을 제공합니다.

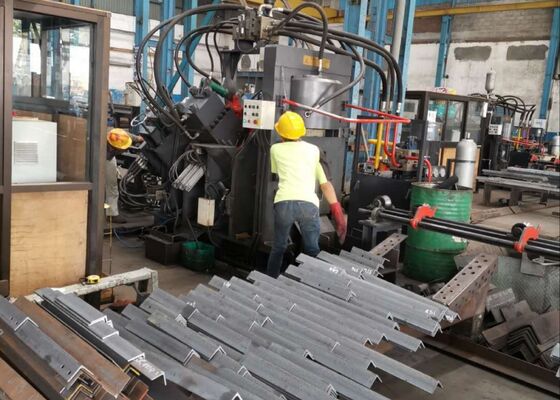

이러한 샘플은 각도 철강 타워 산업의 표준 사양과 전형적인 처리 조건을 나타냅니다. 사용자가 직접 장비의 처리 품질을 평가 할 수 있습니다.정확성기계의 성능과 특정 생산 요구 사항에 대한 적합성을 평가하기 위한 구체적인 기준으로 작용하여,잠재적인 응용에 대한 데이터 기반 의사결정.
초고전압 (UHV) 송전선의 건설에서 타워가 극한의 기상 조건과 상당한 부하에 견딜 수 있어야 합니다.이 장비는 타워의 주요 프레임을 형성하는 각 강철 구성 요소를 처리하는 데 중요한 역할을 합니다.그것은 효율적으로 타워 체제, 크로스 팔 및 다른 중요한 구조 요소에 사용되는 각 강철에 구멍을 뚫고 구멍을 뚫는 작업을 수행합니다.타워의 전체적인 안정성과 구조적 무결성을 유지하는 정확한 차원과 안전한 연결을 보장합니다..
