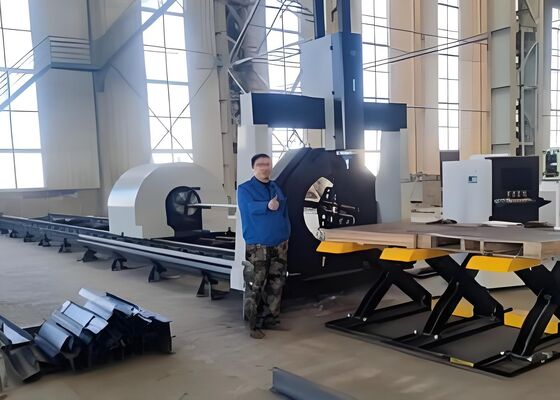

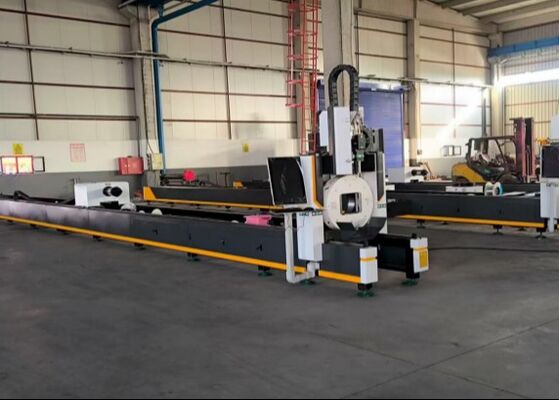

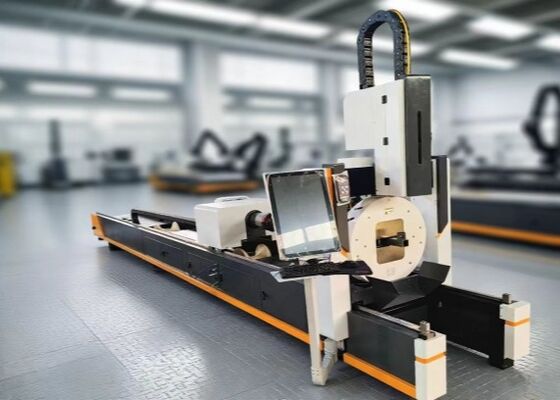

300mm X 축 경로 CNC 레이저 튜브 절단 기계 라인 ≤30mm 맞춤형 길이

300mm X 축 경로 CNC 레이저 튜브 절단 기계 라인 ≤30mm 맞춤형 길이

제품 소개:

레이저 튜브 절단 시스템은 표준 탄소 강철 파이프, 스테인리스 강철 파이프,알루미늄 합금 파이프, 그리고 구리 파이프. 그것은 부드럽고 톱니 없는 가장자리와 함께 고정도의 절단을 제공하며, 최소한의 열 변형과 예외적인 차원 정확성을 보장합니다.플랫폼은 복잡한 절단 디자인을 수용, 각도 절단, 크로치 및 구멍과 같은, 그것은 금속 제조, 구조 건설 및 산업 제조의 응용에 매우 적응 할 수 있습니다.첨단 레이저 기술을 활용, 이 시스템은 효율적이고 자동화된 동작을 가능하게 하며 다양한 재료와 두께에 걸쳐 일관된 품질을 제공합니다.

제품 기술 매개 변수

1.2제품의 주요 구성

시리즈 광섬유 파이프 절단 기계의 주요 구성 요소는: 기계 엔진, 제어 시스템, 레이저, 냉장기 등입니다.

1.3기계 도구 엔진 주 부품

기계 도구의 핵심 구성 요소는 광섬유 파이프 절단 기계의 주요 섹션을 구성하며 절단 기능과 정밀도는 주요 단위를 통해 달성됩니다.본부에는 침대가 있습니다, 앞 턱, 뒷 턱, 빔 및 X 축 집합, Z 축 집합, 레이저 머리, 변압 바퀴 지원 장치, 보조 시스템 (유유, 공기 및 물 회로 포함),전기 제어 캐비닛, 디스플레이 화면, 조작 패널.

1.4 전기 제어 시스템

광섬유 파이프 절단 기계의 전기 제어 시스템은 다양한 절단 패턴의 정확한 실행을 보장하는 데 결정적인 역할을합니다.이 시스템은 주로 수치 제어 (CNC) 시스템과 저전압 전기 하위 시스템으로 구성됩니다..

기계의 CNC 시스템은 Windows 운영 체제 기반의 고성능 제어 플랫폼으로 장착되어 있으며, 신속한 인터폴레이션과 안정적이고 신뢰할 수있는 작동을 제공합니다.사용자 친화적인 동작, 우수한 동적 성능, 높은 부하 용량.

1.5 저전압 전기 시스템

저전압 전기 서브시스템은 전기 제어 캐비닛에 배치되어 전체 기계 제어의 인터페이스 역할을 합니다.모든 중요한 전기 부품은 평판이 좋은 국내 및 국제 제조업체에서 공급되어 운영 안정성을 보장합니다., 신뢰성, 반응성. 드라이브 모터는 AC 서보 모터입니다. 기계의 X 축과 Y 축을 구동하여 우수한 가속과 빠른 반응을 제공합니다. Z 축,절단 머리의 공급 축으로 사용되는, 유지 브레이크가 있는 AC 서보 모터에 의해 구동되며, 훌륭한 동적 반응과 후속 제어 및 NC 제어와 호환성을 제공합니다.

2주요 구성 요소 또는 기능 단위의 구조, 기능 및 작동 원칙

2.1 침대 조립

침대 집합은 CNC 제어 대동기 세로 모터를 통해 기어 래크를 운전하여 빠른 움직임을 가능하게하여 Y 축 교차 움직임을 달성합니다.Y축 랙과 선형 안내 레일 모두 정확한 전송을 보장하기 위해 고 정밀 요소를 사용합니다.기계 작동을 보호하기 위해 이동 끝 제한 스위치와 기계적 하드 제한 장치가 설치되어 있습니다.주 단위는 침대 이동 부분을위한 자동 윤활 시스템으로 장착됩니다, 원활한 작동을 보장하고 안내 레일, 기어 및 래크의 서비스 수명을 연장합니다.

2.2 가로 빔 및 X축 및 Z축 집합

빔은 레이저 헤드의 움직이는 구성 요소의 딱딱함과 안정성을 보장하기 위해 거친 가공 후에 진동 처리를 거쳐 스트레스 완화 소화 과정을 거칩니다.X축과 Z축은 고 정밀 모듈에 의해 구동이동 도중, 제한 스위치는 이동 범위를 조절하고, 탄력적인 버퍼 기계적 스톱은 시스템의 안전한 작동을 보장하기 위해 양쪽 끝에 설치되어 있습니다.

Z축 조립은 주로 레이저 헤드의 수직 움직임을 촉진합니다. 이 수직 움직임은 선형 모듈을 구동하는 서보 모터를 제어하는 CNC 시스템을 통해 실행됩니다.따라서 Z축 플랫폼을 위아래로 이동근접 스위치 는 이동 의 안전성, 신뢰성 및 정확성 을 보장 하기 위해 상부 및 하부 이동 한계 둘 다 에 설치 됩니다.

특히 다양한 파이프 재료를 절단하기 위해 설계 된 이 장비는 표준 탄소 철강 파이프, 스테인리스 스틸 파이프, 알루미늄 합금 파이프 및 구리 파이프에 적합합니다.그것은 표면 품질과 파이프의 구조적 무결성을 보존하는 동시에 이러한 재료에 걸쳐 정확하고 깨끗한 절단을 제공합니다이 적응력은 여러 파이프 유형이 처리되는 금속 제조, 건설 및 산업 제조 분야에서 응용에 매우 적합합니다.
