잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 드릴링 및 마킹 | 각도 크기(mm): | 100×100×10~360×360×35 |
|---|---|---|---|
| 최대. 원료길이(m): | 14 | 마킹력(kN): | 1000/1200 |
| 문자그룹 수: | 4 | 문자 수: | 18 |
| 문자 크기(mm): | 14*10*19 | 백마크 범위(mm): | 50-330 (무단) |
| 강조하다: | CNC 앵글철 드릴링 생산 라인,래티스 타워 CNC 앵글 펀칭기 |
||

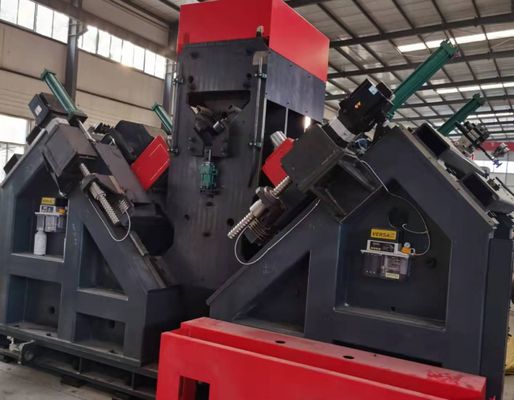

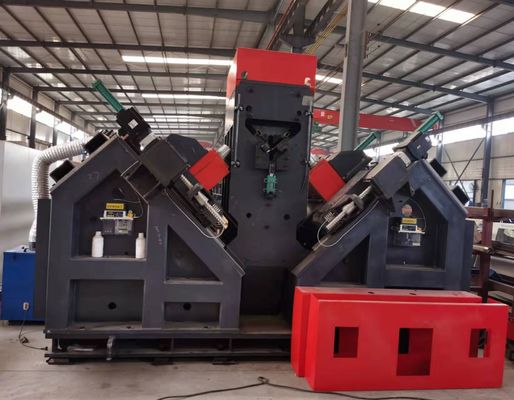

200m/min 절단 속도 뚫기 CNC 각 철 뚫기 생산 라인 라티스 타워
제품 사용:
CNC 앵글 스틸 드릴링 및 마크링 생산 라인은 송전 라인 타워에 사용되는 크고 고강도 앵글 스틸을 드릴링 및 스탬핑하기 위해 특별히 설계되었습니다.그것은 각 강철에 필요한 모든 구멍을 처리 할 수 있습니다, 탁월한 구멍 품질과 정확한 위치 정확성을 보장합니다. 또한 생산 라인은 높은 운영 효율과 우수한 자동화 수준을 제공합니다.
주요 매개 변수
| 모델 | ADM3635 |
| 각 크기 (mm) | 100×100×10~360×360×35 |
| 최대 길이는 빈 (m) | 14 |
| 굴착 스핀드 테이퍼 | BT2 |
| 최대 굴착 지름 (mm) | F40 |
| 각 면에 있는 드릴의 양 (pcs) | 3 (양쪽 모두 6개) |
| 스핀드 회전 속도 최대 (r/min) | 6000 |
| 맥스뚫기 절단 속도 (m/min) | 200 |
| CNC 축 | 9 |
| 뒷자국 범위 (mm) | 50-330 (단계 없이) |
| 최대 각기 공급 속도 (m/min) | 40 |
| 표시력 (kN) | 1000/1200 |
| 문자 그룹의 Qty | 4 |
| 각 그룹에 있는 캐릭터의 질량 | 18 |
| 문자 크기 (mm) | 14×10×19 |
| 굴착기 냉각 시스템 | 공기 분화 건조 내부 냉각 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 |
| 전체 차원 (m) | 34 × 8.9 × 3 |
제품 특징:
1첨단 자동화 작업

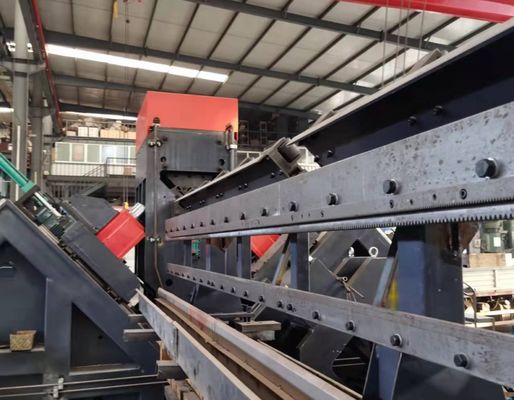

이 생산 라인은 수평 공급 트랙과 회전 로딩 프레임으로 구성된 완전 자동 재료 로딩 시스템으로 장착되어 있습니다.자동 배하 장치 및 재료 전달 장치와 함께각 강철에 대한 모든 드릴링 및 펀칭 프로세스는 한 연속 생산 사이클 내에서 수행됩니다. 전체 작업 흐름은 완전히 감시되지 않습니다, 효과적으로 노동 비용을 절감그리고 동시에 생산 효율성과 장비 운영 안정성을 높입니다..
2고 정밀 뚫기 장치
굴착 스핀드는 우수한 굴착 능력과 뛰어난 차원 정밀도를 제공하기 위해 내부 냉각 회로로 장착된 대만 제조 BT40 정밀 스핀드를 채택합니다.굴착 단위는 6 개의 CNC-운동 굴착 머리로 장착됩니다, 각축철의 양쪽에 세 개의 단위로 대칭적으로 배치됩니다. 각축철 플랜지 상단 가장자리에 균일 지름과 같은 거리를 가진 구멍을 위해,두쪽의 커플링 드릴 헤드는 동시에 작동 할 수 있습니다., 처리 효율과 전체 생산량을 최적화하기 위해.
3직관적인 인간 기계 인터페이스
제어 시스템은 중국어와 영어를 두 언어로 지원합니다. 그것은 간결한 조작을 제공하고 작업 조각 도면을 명확한 시각적 형태로 제공합니다.
4단순화 된 프로그래밍 과정
프로그램 설정은 매우 편리합니다. 운영자는 단순히 작업 조각 크기, 구멍 지름, 구멍 pitches 및 생산 양을 입력해야합니다.프로그램들은 CAD/CAM 네스팅 소프트웨어에서 직접 내보낼 수 있습니다.이 시스템은 또한 TEKLA 소프트웨어에 의해 생성 된.NC1 파일과 호환되며 우수한 상호 운용성과 원활한 워크플로우 연결을 실현합니다.
5고품질의 핵심 부품
주요 수압, 공기 및 전기 부품은 명실상부하고 신뢰할 수있는 공급 업체에서 구입되며 장비의 안정적인 작동과 연장 된 사용 수명을 보장합니다.
6. 내장 오류 탐지 기능
기계는 복잡한 자기 진단 모듈과 통합되어 운영 장애를 신속히 발견하고 해결 할 수 있습니다.
7선택적인 절단 장착장치
맞춤형 절단 모듈은 선택용 액세서리로 제공됩니다. 더 높은 처리 정확성과 작업 효율성을 달성하기 위해 최첨단 이중 블레이드 절단 기술을 채택합니다.
위의 표본은 전력 전송 타워 제조에 널리 사용되는 각 강철의 주류 표준 사양과 구멍 배열을 다루고 있습니다.그들은 잠재적 고객 및 검사 직원이 장비의 현장 검증 및 성능 평가를 수행 할 수 있습니다., 기계가 전송 타워 제조의 실제 생산 요구 사항을 충족 할 수 있는지 판단하기 위해 실용적이고 시각적인 참조를 제공합니다.
초고전압 (UHV) 송전선 프로젝트에서는 전력탑이 혹독한 외부 환경과 무거운 구조적 부하에 견딜 수 있어야 합니다.이 장비는 타워의 주요 부하 구조를 형성하는 각 강철 구성 요소를 처리하는 데 필수적인 역할을 합니다그것은 높은 정확도로 타워 주체, 크로스 팔 및 다른 핵심 구조 부품에 사용되는 각 강철에 대한 드릴링 및 펀칭 작업을 완료하고 신뢰할 수있는 연결 성능을 보장합니다.따라서, 장비는 전체 구조적 안정성, 운영 안전성 및 전송 타워의 전체 수명 주기에 대한 장기적인 서비스 성능을 향상시키는 데 도움이됩니다.
