제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 빔 펀칭 | 플레이트 두께 (밀리미터): | 4-9 |
|---|---|---|---|
| 재료 인장 강도 (MPA): | 최대 750 | 공작물 길이 (mm): | 4000-12000 mm |
| 공칭 힘: | 1200KN | 공작물 캠버 (MM): | ≤7/12m |
| 수유 속도 x: | 50m/분 | 급식 속도 Y: | 30m/분 |
| 강조하다: | CNC 엽금속 펀칭 라인,라이트 트럭 빔 펀칭 라인,차량 엽금속 가공 라인 |
||

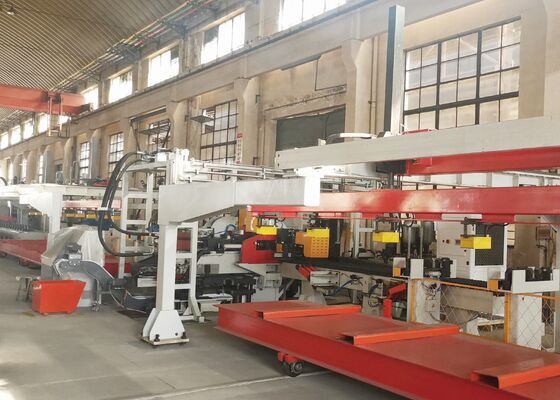

건설 차량 사용 된 CNC 가벼운 트럭 판 빔 펀칭 시트 금속 처리 라인
제품 소개:
우리 회사는 독립적으로 고성능 자동화 된 금속 가공 라인을 설계하고 개발했습니다.특히 고강도 자동차 경사선의 정밀 펀칭을 위해 설계된이 시스템은 광산 트럭, 건설 차량 및 다른 무거운 운송 장비에서 일반적으로 사용되는 초 넓은 및 무거운 가이브 경사선 빔을 처리하는 데 최적화되었습니다.
주요 기술 매개 변수:
| - 아니 | 이름 | 가치 |
| 1 | 명목 힘 | 1200KN |
| 2 | 가공판 크기와 범위 | |
| 3 | 길이 | 4000~8000mm |
| 너비 | 200~550mm | |
| 두께 | 3~6mm | |
| 들어오는 엽물 톱니 굽기 | ≤7mm/10m | |
| X축 잎 불평형 | ≤10mm/1000mm,≤20mm/8000mm | |
| Y축 잎 불평등 | 5mm | |
| 잎 굽기 | ≤50mm | |
| 엽물질의 기계적 특성 | σb=510~850N/mm2 | |
| 4 | 최대 펀칭 지름 | φ60mm |
| 5 | 모듈 수 | 25 |
| 6 | 최대 속도 | |
| X축 | 최대=50m/min | |
| Y축 | 최대=30m/min | |
| 7 | 처리 정확성 | |
| X축 | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000mm | |
| Y축 | ±0.2 mm / 600 mm | |
| 8 | 처리 방법 | 필터레이션 |
| 9 | 참조 |
X축은 판의 길이를 따라 있고 구멍의 X 좌표는 판의 끝을 기준으로 합니다. Y축은 판의 너비이고, 참조점은 중앙선입니다. |
| 11 | 작동 모드 | 수동, 자동 |
제품 특성
1제어 시스템은 828D CNC 플랫폼과 세르보 구동 공급 기술과 통합되어 있습니다.제조 과정 전체에 걸쳐 일관된 가공 정확성을 유지하면서 예외적인 생산 효율성을 보장합니다..
2- 공급 지원 롤러 시스템에 서버 제어 자동 센터 장치가 탑재되어 있습니다.각기 다른 절단 구성의 작업 조각을 효율적으로 가공하고 0~200mm의 높이의 변화를 수용하는.
3이 장비는 다양한 지름의 최대 25개의 펀칭 도어들을 수용할 수 있도록 설계되어 있으며, 편리하고 효율적이고 사용자 친화적인 도어 설치와 교체 기능을 제공합니다.
4재료 로딩, 펀칭 및 배하 작업은 완전히 자동화되어 전체 생산 효율성을 향상시키는 동시에 수동 노동 요구 사항을 크게 줄입니다.
5폐기물들은 자동으로 배출되고 수집되며, 지속적인 운영을 보장하고 깨끗하고 조직적인 생산 환경을 유지합니다.
6. 지능형 프로그래밍 소프트웨어는 다양한 CAD 시스템에서 생성 된 AUTOCAD 및 DXF 파일에서 도면을 직접 수입하는 것을 지원합니다. 직관적인 인간-기계 인터페이스와 결합하여,기계 프로그램 자동 생성 가능, 프로그래밍 시간을 줄이고 운영 오류 위험을 최소화합니다.

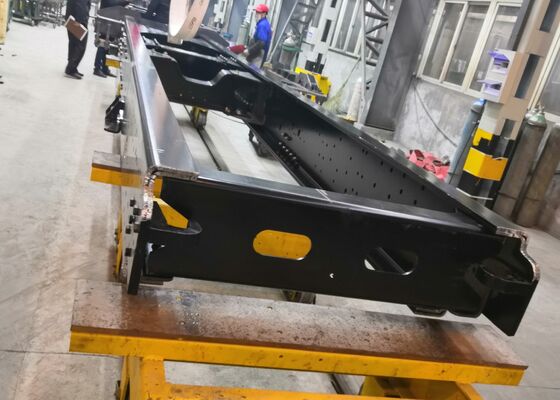

전시된 전시품에는 이 생산 라인에서 제조된 완성된 가로 빔 샘플의 대표적인 선택이 포함됩니다.광산 트럭과 특수 차량에서 일반적으로 사용되는 여러 가지 사양을 포함합니다.이 표본은 구멍 위치의 정확성, 구멍 표면의 품질, 그리고 구성 요소의 구조적 일관성을 명확히 보여줍니다.고객 및 검사 직원에게 장비의 가공 성능에 대한 직접 시각적인 평가를 제공합니다..
이 기계는 자동차 제조 산업에서 사용되는 평평한 가로 빔에 대한 펀칭 작업을 위해 개발 된 전문적이고 기술적으로 진보 된 솔루션입니다.그것은 주로 트럭에 대한 차체 빔의 생산에 적용됩니다., 중용차 및 특수 운송 장비,중요한 부하를 운반하는 차량 부품의 조립 및 구조 요구 사항을 충족시키기 위해 정확한 구멍 형성과 차원의 정확성을 보장합니다..
