제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 펀칭, 마킹, 절단 | 맥스. 펀칭 (DIA.. THI.) (MM): | Φ26х20 |
|---|---|---|---|
| 펀치력(kN): | 1000/1200 | 마킹력(kN): | 1000/1200 |
| 절삭력(kN): | 2200/4300 | 맥스. 공백 길이 (m): | 14 |
| 맥스. 완성 된 길이 (m): | 12 | 측면 당 펀치: | 3 |
| 강조하다: | CNC 펀칭 마킹 절단기,CNC 펀칭 마킹 절단기,각 CNC 펀칭 표시 절단 기계 |
||

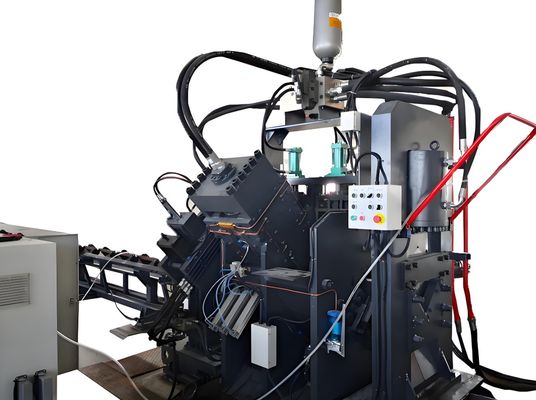

2200/4300KN 절단 힘 JNC 시리즈 CNC 펀칭 표시 및 각을 위한 절단 기계
제품 소개:

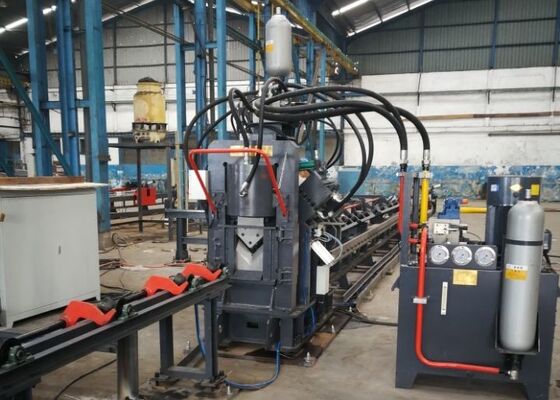

JNC 시리즈 고속 CNC 각 강철 생산 라인 펀칭, 마크링 및 절단 주로 펀칭 유닛, 마크링 유닛, 절단 유닛, 가로 컨베이어 시스템,로터리 로딩 컨베이어, 입력 컨베이어, 배하 컨베이어, CNC 공급 캐리, 수압 시스템, 전기 제어 시스템, 공기 시스템 및 기타 보조 부품.이 생산 라인은 송전 타워 제조 응용 프로그램에서 각 강철의 자동 처리 위해 특별히 개발되었습니다.전체 작업 흐름은 완전히 CNC 제어되어 간단한 조작을 제공하며 자동화, 고 정밀, 멀티 사양 및 대용량 생산을 가능하게합니다.
제품 매개 변수
| 모델 | JNC2020 |
| 각 크기 (mm) | 50x50x4~ |
| 200x200x20 | |
| 최대 펀칭 (Dia. х Thi.) (mm) | Φ26x20 |
| 펀치 힘 (kN) | 1000/1200 |
| 표시력 (kN) | 1000/1200 |
| 절단 힘 (kN) | 2200/4300 |
| 최대 빈 길이 (m) | 14 |
| 마감된 물체의 최대 길 (m) | 12 |
| 각 쪽에 펀치 | 3 |
| 표기 문자 그룹 | 4 |
| 그룹별 문자 수 | 18 |
| 문자 크기 (mm) | 14x10x19 |
| CNC 축 | 3 |
| 절단 모드 | 이중 블레이드 또는 단일 블레이드 |
| 냉각 방법 | 물 냉각/공기 냉각/유 냉각 |
| 최대 공급 속도 (m/min) | 80 |
| 프로그래밍 모드 | 로프팅 소프트웨어 또는 명령 프로그램 |
| 전체 차원(m) | 약 32x7x3 |
| 위의 매개 변수는 고객의 특정 요구 사항에 따라 조정 및 변경할 수 있습니다. | |
제품 특징:
1CNC 앵글 스틸 펀칭 머신에는 두 개 또는 세 개의 펀칭 모듈이 장착되어 있으며, 각 펀칭 모듈은 세 개의 다른 펀칭 지름을 설치할 수 있습니다.펀싱 단위는 정확하게 구멍 위치를 조정하기 위해 CNC (NC) 프로그래밍을 통해 정확하게 제어됩니다이 시스템은 둥근 구멍과 타원형 구멍 두개 모두 지원합니다. 고속 공급 및 뚫기는 생산 효율성을 크게 향상시킵니다. 50 × 50 × 4mm 각 강철의 경우,처리 용량은 8시간 교대로 약 9~10톤에 달합니다..
2표시 단위는 완전히 닫힌 고강성 구조로 설계되었습니다. 그것은 프로그래밍을 통해 선택할 수있는 카세트 유형의 네 개의 문자 그룹을 포함하며 조정 가능한 표시 위치를 갖추고 있습니다.또한, 10 줄의 회전 디스크 표시 시스템이 제공되며, 수동 개입없이 자동 문자 선택이 가능하며 표시 효율을 크게 향상시킵니다.
3. 절단 단위는 높은 절단 힘과 안정성을 특징으로 한 단일 블레이드 절단 디자인을 채택합니다. 각 절단 작업은 깨끗하고 부드러운 절단 표면과 함께 물질 폐기물을 생성하지 않습니다..잎 하우징은 개방형 구조를 갖추고 있으며, 빠르고 안전하고 편리하게 잎을 교체 할 수 있습니다.

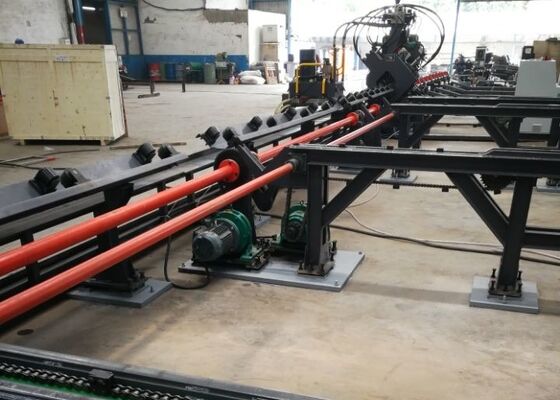

4수평 공급 테이블은 각철을 모터-감축기 집합체에 의해 구동되는 회전 로딩 래크로 운반합니다.이것은 후속 처리를 위해 공급 컨베이어에 물질의 안정적인 위치를 보장.
5. 작업 조각은 고 위치 정확도로 CNC 공급 캐리에 의해 안전하게 클램프되고 운송됩니다. 캐리 는 광 전기 인코더 피드백과 함께 서보 모터에 의해 구동됩니다.정밀 공급 및 위치 확보를 위해 폐쇄 회로 제어 시스템으로 작동합니다..
6수압 시스템은 펀칭, 마크 및 셰어 작업에 대한 추진력을 제공합니다. 그것은 축전기와 통합 된 고속 수압 스테이션으로 장착됩니다.수압 파이프 라인 은 누출 없는 성능과 간편 한 유지보수 를 보장 하기 위해 펠룰 방식 의 연결 을 사용 합니다주요 수압 밸브 블록은 국제적으로 인정받는 아토스 브랜드에서 공급되며 안정적이고 신뢰할 수있는 시스템 작동을 보장합니다.
7수압 냉각 시스템은 물 냉각, 공기 냉각 및 오일 냉각을 포함한 여러 구성을 지원합니다.고객은 특정 작업 조건과 운영 요구 사항에 따라 적절한 냉각 방법을 선택할 수 있습니다..
8제어 시스템은 산업용 컴퓨터, PLC 컨트롤러, 서보 모터 및 외부 감지 장치로 구성됩니다. 운영자는 처리 매개 변수를 입력해야합니다.그 후 시스템은 자동으로 가공 프로그램을 생성합니다.또한 DXF, NC 및 다른 CAD 생성 파일 형식을 지원합니다. HMI 인터페이스는 직관적이고 사용자 친화적입니다. 그래픽 작업 조각 표시, 대용량 데이터 저장 등 기능을 제공합니다.,위치 시각화, 고장 경보 진단
이 샘플 작업 조각은 각철 타워 산업에서 표준 사양과 전형적인 처리 시나리오를 나타냅니다. 그들은 사용자가 직접 가공 정확도를 평가 할 수 있습니다.가공 품질, 및 제조 정확성, 특정 생산 요구 사항에 대한 장비 성능 및 적합성을 평가하기위한 실용적인 참조를 제공,따라서 정보와 데이터에 기반한 의사결정을 지원합니다..
초고전압 (UHV) 송전선 건설에서 타워가 극한의 기상 조건과 무거운 구조적 부하에 견딜 수 있어야 합니다.이 장비는 전송 타워의 주요 구조 프레임을 구성하는 각 강철 구성 요소를 처리하는 데 중요한 역할을 합니다그것은 타워 몸체, 크로스 팔 및 다른 중요한 구조 구성 요소에 사용되는 각 강철에 높은 효율성을 뚫고 뚫는 작업을 수행합니다.정확한 차원과 신뢰할 수 있는 관절 성능을 보장합니다., 따라서 타워의 전체적인 구조적 안정성과 무결성을 유지합니다.
