제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 빔 펀칭 | 플레이트 두께 (밀리미터): | 4-9 |
|---|---|---|---|
| 재료 인장 강도 (MPA): | 최대 750 | 공작물 길이 (mm): | 4000-12000 mm |
| 공칭 힘: | 1200KN | 공작물 캠버 (MM): | ≤7/12m |
| 수유 속도 x: | 50m/분 | 급식 속도 Y: | 30m/분 |
| 강조하다: | 자동화 된 엽 금속 펀칭 처리 라인,9mm 엽금속 펀칭 처리 라인,4mm 엽금속 펀칭 처리 라인 |
||

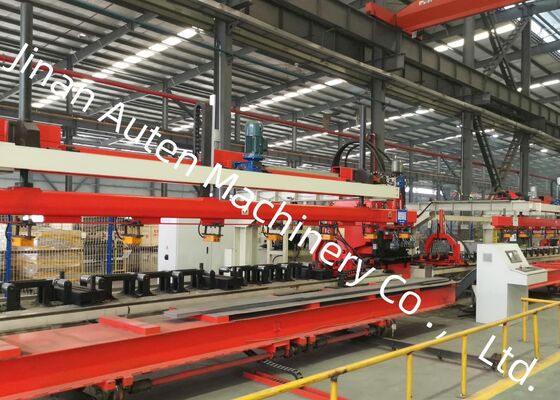

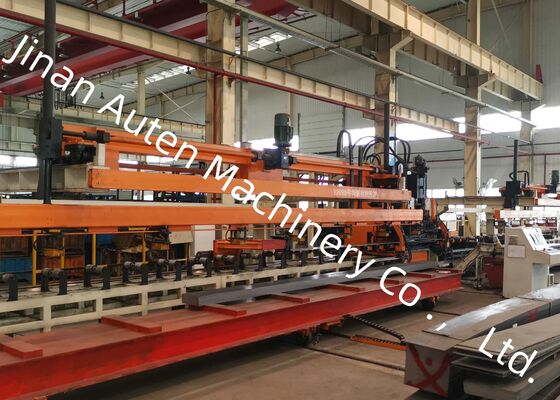

4-9mm 판 두께 Cnc 자동화 금속 잎 펀칭 처리 라인 중량 차량
제품 소개:
우리 회사는 독립적으로 최첨단고성능 자동화 된 금속판 처리 라인, 고강도 자동차 경상선 빔의 정밀 펀칭을 위해 특별히 설계된 라인이 시스템은 중량 차량, 광산 트럭, 건설 기계,그리고 다른 특화된 상업용 차량, 예외적인 생산성, 가공 정확성 및 운영 신뢰성을 제공합니다.
주요 기술 매개 변수:
| - 아니 | 이름 | 가치 |
| 1 | 명목 힘 | 1200KN |
| 2 | 가공판 크기와 범위 | |
| 3 | 길이 | 4000~8000mm |
| 너비 | 200~550mm | |
| 두께 | 3~6mm | |
| 들어오는 엽물 톱니 굽기 | ≤7mm/10m | |
| X축 잎 불평형 | ≤10mm/1000mm,≤20mm/8000mm | |
| Y축 잎 불평등 | 5mm | |
| 잎 굽기 | ≤50mm | |
| 엽물질의 기계적 특성 | σb=510~850N/mm2 | |
| 4 | 최대 펀칭 지름 | φ60mm |
| 5 | 모듈 수 | 25 |
| 6 | 최대 속도 | |
| X축 | 최대=50m/min | |
| Y축 | 최대=30m/min | |
| 7 | 처리 정확성 | |
| X축 | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000mm | |
| Y축 | ±0.2 mm / 600 mm | |
| 8 | 처리 방법 | 필터레이션 |
| 9 | 참조 |
X축은 판의 길이를 따라 있고 구멍의 X 좌표는 판의 끝을 기준으로 합니다. Y축은 판의 너비이고, 참조점은 중앙선입니다. |
| 11 | 작동 모드 | 수동, 자동 |
제품 특성

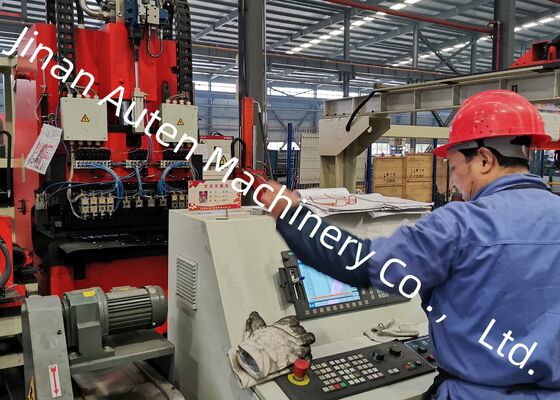

1생산 라인은 고성능의 세르보 구동 먹이 기술과 통합 된 고급 828D CNC 제어 시스템으로 장착되었습니다.이 구성은 뛰어난 차원 정확성과 각 작업 조각에 대한 반복 가공 품질을 유지하면서 고속 생산을 보장합니다..
2공급 지원 롤 시스템에는 세르보 제어 자동 센터링 메커니즘이 통합되어 다양한 가로 절단 프로파일을 가진 길쭉한 빔을 효율적으로 처리 할 수 있습니다.이 시스템은 0~200mm의 높이의 변화를 자동으로 보완합니다., 정확한 재료 위치 및 안정적인 공급 성능을 보장합니다.
3이 기계는 다양한 지름의 최대 25개의 펀싱 도리를 수용할 수 있습니다. 최적화된 도구 구조는 빠른 도어 교체와 간단한 설치를 가능하게 합니다.설치 시간을 크게 줄이고 생산 유연성을 향상시킵니다..
4이 완전 자동화 된 작업 흐름은 수동 개입을 크게 줄입니다.인력 비용을 낮추는, 생산 효율을 극대화합니다.
5펀칭 과정에서 생성 된 스크랩은 자동으로 배포되고 통합 폐기물 제거 시스템을 통해 수집되며 깨끗한 생산 환경을 유지하고 지속적인기계의 연속 작동.
6. 지능형 프로그래밍 소프트웨어는 주류 CAD 시스템에서 생성 된 AutoCAD 도면 및 DXF 파일의 직접 수입을 지원합니다. 직관적인 인간-기계 인터페이스 (HMI) 를 갖추고 있습니다.소프트웨어는 자동으로 설계 데이터를 가공 프로그램으로 변환, 프로그래밍 절차를 단순화하고, 생산 준비 시간을 단축하고, 프로그래밍 오류의 가능성을 최소화합니다.
제품 디스플레이에는 이 자동화 생산 라인에서 제조된 완공된 가로 빔 샘플의 신중하게 선택된 범위가 포함되어 있습니다.광산 트럭에 일반적으로 사용되는 여러 가지 사양을 포함합니다.이 시범 작업 조각들은 기계의 뛰어난 구멍 위치 정확성, 우수한 펀칭 품질,우수한 차원 일관성, 고객, 엔지니어 및 검사 직원에게 장비의 가공 정확성과 제조 성능에 대한 직접적인 평가를 제공합니다.
이 첨단 CNC 펀칭 시스템은 자동차 제조 산업에서 사용되는 평평한 가로 빔의 정밀 펀칭을 위해 특별히 제작되었습니다.그것은 특히 트럭에 대한 체시의 길쭉한 빔을 처리하기 위해 개발, 광산 차량, 건설 장비 및 다른 무거운 용도 상업 차량. 요구되는 조립 및 구조 요구 사항을 충족시키는 고정도의 구멍 패턴을 생산함으로써,기계는 중요한 부하를 운반하는 부품에 대한 신뢰할 수있는 제조 솔루션을 제공합니다., 우수한 제품 품질, 구조적 무결성 및 생산 효율성을 보장합니다.
