잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 빔 펀칭 | 플레이트 두께 (밀리미터): | 4-9 |
|---|---|---|---|
| 재료 인장 강도 (MPA): | 최대 750 | 공작물 길이 (mm): | 4000-12000 mm |
| 공칭 힘: | 1200KN | 공작물 캠버 (MM): | ≤7/12m |
| 수유 속도 x: | 50m/분 | 급식 속도 Y: | 30m/분 |
| 강조하다: | CNC 장단 펀칭 기계,박판 금속 천공기,가벼운 트럭 펀칭 기계 |
||

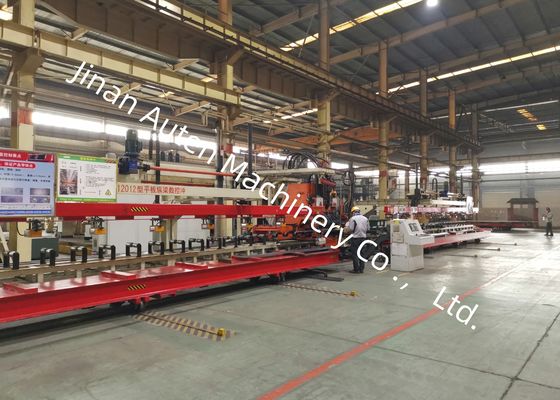

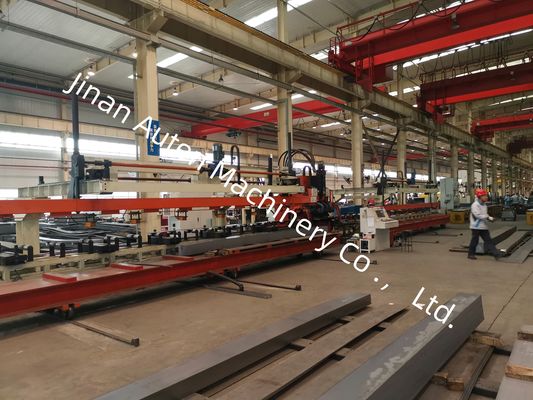

가벼운 트럭 빔에 사용되는 CNC 길쭉한 빔 펀칭 기계 엽 금속 처리 라인
제품 소개:
우리 회사는 고강도 자동차 경상선 빔의 정밀 펀칭에 전념한 고급 고성능 CNC 금속 가공 라인을 성공적으로 개발했습니다.중량 트럭에 사용되는 초대 폭과 두꺼운 구간 빔 부품에 특별히 설계된, 광산 차량, 건설 장비, 그리고 다른 전문 상업 차량, 이 시스템은 뛰어난 가공 정밀도, 높은 생산 효율성을 제공합니다.그리고 예외적인 운영 안정성현대 차량 차체 제조에 이상적인 솔루션입니다.
주요 기술 매개 변수:
| - 아니 | 이름 | 가치 |
| 1 | 명목 힘 | 1200KN |
| 2 | 가공판 크기와 범위 | |
| 3 | 길이 | 4000~8000mm |
| 너비 | 200~550mm | |
| 두께 | 3~6mm | |
| 들어오는 엽물 톱니 굽기 | ≤7mm/10m | |
| X축 잎 불평형 | ≤10mm/1000mm,≤20mm/8000mm | |
| Y축 잎 불평등 | 5mm | |
| 잎 굽기 | ≤50mm | |
| 엽물질의 기계적 특성 | σb=510~850N/mm2 | |
| 4 | 최대 펀칭 지름 | φ60mm |
| 5 | 모듈 수 | 25 |
| 6 | 최대 속도 | |
| X축 | 최대=50m/min | |
| Y축 | 최대=30m/min | |
| 7 | 처리 정확성 | |
| X축 | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000mm | |
| Y축 | ±0.2 mm / 600 mm | |
| 8 | 처리 방법 | 필터레이션 |
| 9 | 참조 |
X축은 판의 길이를 따라 있고 구멍의 X 좌표는 판의 끝을 기준으로 합니다. Y축은 판의 너비이고, 참조점은 중앙선입니다. |
| 11 | 작동 모드 | 수동, 자동 |
제품 특성
1생산 라인은 고급 828D CNC 제어 시스템과 고성능 서보 공급 시스템으로 통합되어 있습니다.이 조합은 우수한 차원 정확성을 유지하면서 빠른 생산 속도를 보장, 우수한 반복성, 그리고 모든 생산 주기에 걸쳐 일관된 가공 품질.
2소재 지원 롤 앙상블에 세르보 구동 자동 센터링 장치가 통합되어 다양한 가로 가로 지름 기하학을 가진 길쭉한 빔을 효율적으로 처리 할 수 있습니다.이 시스템은 0~200mm의 높이의 변화를 자동으로 보완합니다., 정밀한 작업 조각 정렬 및 안정적인 공급 성능을 보장합니다.
3이 장비는 다양한 지름의 최대 25 개의 펀칭 도리를 수용 할 수 있습니다. 최적화된 도구 구성은 빠르게 도리를 교체하고 편리하게 설치 할 수 있습니다.생산의 유연성과 운영 효율성을 향상시키는 동시에 설치 시간을 크게 줄입니다..
4이 통합 생산 과정은 수동 개입을 최소화합니다.노동자 수요를 줄일 수 있습니다., 그리고 전체 제조 생산성을 크게 증가시킵니다.
5펀칭 작업 중에 생성되는 폐기물은 통합된 폐기물 수집 시스템을 통해 자동으로 제거되며 깨끗한 작업 환경을 유지하며 물질 축적을 방지합니다.그리고 지속적인, 중단 없이 생산.
6. 지능형 프로그래밍 소프트웨어는 주류 CAD 플랫폼에 의해 생성 된 AutoCAD 도면 및 DXF 파일의 직접 수입을 지원합니다. 직관적 인 인간 기계 인터페이스 (HMI) 를 특징으로,소프트웨어는 자동으로 설계 데이터를 가공 프로그램으로 변환, 프로그래밍 절차를 단순화하고, 설정 시간을 단축하고, 프로그래밍 오류를 최소화합니다.

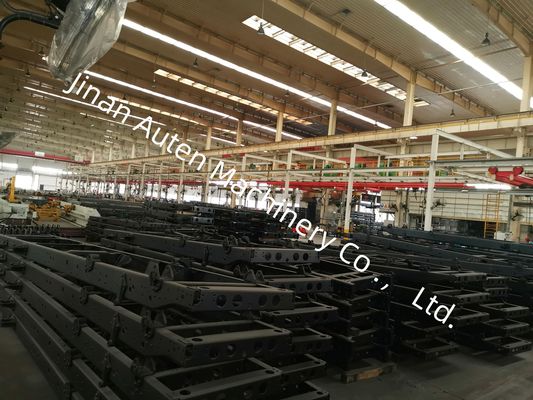

제품 디스플레이는이 자동 생산 라인에서 제조 된 완성 된 가로 빔 샘플의 신중하게 선택 된 컬렉션을 제공합니다.광산 트럭에 일반적으로 사용되는 다양한 사양을 나타냅니다.이 시범 작업 부품들은 기계의 뛰어난 구멍 위치 정밀성을 명확히 보여줍니다.우수한 펀싱 품질, 그리고 탁월한 차원 일관성, 고객, 엔지니어, 품질 검사자가 직접 장비의 가공 능력, 제조 정밀도를 평가 할 수 있도록,그리고 생산 신뢰성.
이 첨단 CNC 길쭉한 빔 펀칭 기계는 자동차 제조 산업에서 사용되는 평평한 길쭉한 빔의 정밀 펀칭을 위해 특별히 설계되었습니다.그것은 광범위하게 중량 트럭에 대한 차체 경상선 빔의 생산에 적용됩니다, 광산 차량, 건설 기계 및 기타 전문 상업용 차량.엄격 한 구조 조립 및 공학 요구 사항 을 만족 시키는 매우 정확 한 구멍 패턴 을 생산 함 으로, 장비는 중요한 부하를 운반하는 부품에 대한 신뢰할 수있는 제조 솔루션을 제공합니다. 높은 가공 정확성, 신뢰할 수있는 운영 성능,자동화 된 생산 능력은 제조 효율성을 향상시키는 데 크게 기여합니다., 향상된 구조적 무결성, 그리고 지속적으로 우수한 제품 품질.
