제품 상세 정보:
결제 및 배송 조건:
|
| 작업물의 최대 크기(mm): | 1500*800 | 최대. 펀칭 직경 (mm): | Φ26 |
|---|---|---|---|
| 최대. 드릴링 직경 (mm): | Φ50 | 드릴링 스핀들의 테이퍼: | BT50 |
| 펀치력(kN): | 1000/1200 | 마킹력(kN): | 800/1200 |
| 문자크기(mm): | 14*10*19 | 수량 성격의: | 12 |
| 강조하다: | 고속도 CNC 플레이트 천공기,복합 CNC 판넬 타공기,드릴링 CNC 판넬 타공기 |
||

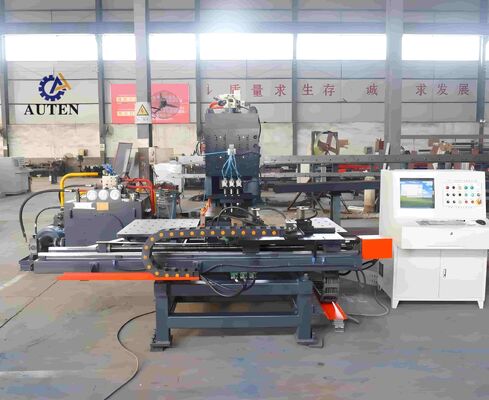

고속 CNC 판 펀칭 표시 및 융합 처리와 함께 드릴링 기계
제품 소개:
CNC 수압 표시 및 펀칭 / 드릴링 기계는 고정 된 피스톤 실린더 구조를 채택하여 원활하고 안정적이며 신뢰할 수있는 작동을 위해 4 방향 및 8 방향 움직임을 허용합니다.수압 시스템은 부분 부하 조건에서 펀칭 힘 요구 사항을 줄이기 위해 최적화되었습니다, 효율적으로 작동 압력을 낮추고 전체 장비의 안정성을 향상. 연속 작동과 함께 기계는 우수한 가공 정확성, 신뢰할 수있는 성능을 유지,그리고 더 오래 사용할 수 있습니다..
제품 구성:
| 모델 | BNHD120 | |
| 작업 조각의 최대 크기 (mm) | 1500*800 | |
| 최대 펀칭 지름 (mm) | Φ26 | |
| 최대 굴착 지름 (mm) | Φ50 | |
| 굴착 스핀드 테이퍼 | BT2국제산업 | |
| 판 두께 (mm) | 펀칭 | 5∙25 (Q235) |
| 뚫기 | 40 | |
| 펀치 힘 (kN) | 1000/1200 | |
| 표시력 (kN) | 800/1200 | |
| 구멍과 판 가장자리 사이의 최소 거리 (mm) | 펀칭 | 25 |
| 뚫기 | 구멍 직경에 따라 달라집니다. | |
| 문자 크기 (mm) | 14*10*19 | |
| 성격의 질 | 12 | |
| 다이 스테이션 | 4 | |
| 뚫기 가속도 (mm/min) | 0~5000 | |
| 뚫기 스핀드 스턴드 (mm) | 350 | |
| 굴착 스핀들 회전 속도 (r/min) | 30~3000 | |
| 프로그래밍 모드 | 명령어 프로그래밍, AutoCAD 그림 또는 레이아웃 소프트웨어 | |
| 전체 차원 L*W*H (m) | 3.3*3.2*3 | |
제품 특징:
1기계 프레임은 C형 용접 된 철판 구조를 사용하여 제조되며 탁월한 경직성, 우수한 진동 저항성 및 넓은 가공 영역을 제공합니다.그것은 3 개의 자동 도구 스테이션으로 장착되어 있습니다, 자동 도구 위치 전환을 통해 처리 효율성을 향상시키기 위해 한 개의 전용 표시 스테이션을 포함하여.수압 클램핑 시스템은 다양한 작업 조각 사양을 지원하고 정확한 정렬을 위해 제로 참조 위치 블록을 사용합니다X 및 Y 축 시스템은 세르보 모터와 정밀 공 나사로 구동됩니다.그리고 이중 축 CNC 제어 시스템은 완전히 자동화된 가공을 달성하기 위해 정확하게 펀싱 위치를 관리. 운영자는 컴퓨터에 작업 조각 매개 변수를 입력하여 가공 프로그램을 생성, 저장 및 향후 생산에 재사용 할 수 있습니다.
2이 장비는 첨단 CNC 제어 기술을 서버 모터로 구동되는 먹이 시스템과 통합하여 높은 처리 효율성, 정밀한 위치,그리고 연속 생산 내내 일관된 가공 품질.
3주요 기능 모듈은 모듈형 구조 디자인을 채택하여 장비 유지보수를 단순화하고 부품 교체 효율성을 향상시키고 기계 정지 시간을 줄입니다.
4기계는 하나의 통합 처리 주기에 하나의 철강 판에 펀칭, 표시, 굴착을 포함하여 여러 작업을 완료 할 수 있습니다.생산 효율성을 크게 향상시키는 것.
5굴착 시스템은 빠른 위치, 가공 도중 낮은 속도 정밀 공급, 완료 후 빠른 반환 이동을 특징으로, 처리 효율을 최적화하고 주기 시간을 줄입니다.
6CNC 프로그래밍 시스템은 직관적인 운영 인터페이스를 제공하여 운영자가 구멍 지름과 좌표를 직접 입력 할 수 있습니다.또한 CAD/CAM 시스템으로 생성 된 가공 프로그램 및 로프팅 소프트웨어를 통해 생성 된 데이터 파일을 지원합니다., 효율적인 디지털 생산 관리를 가능하게 합니다.
7수압 전력 단위는 통합 된 물 냉각 시스템과 함께 듀얼 펌프 및 단일 모터 구성을 채택합니다. 모든 수압 파이프 라인은 장갑 유형의 연결을 사용합니다.튜브와 밀폐 부품은 국제적으로 인정된 제조업체에서 공급되며 신뢰할 수있는 수압 성능과 연장 된 서비스 수명을 보장합니다..
8X-와 Y-축 드라이브 시스템은 고성능의 서보 모터, 정밀 공 나사 및 선형 가이드웨이를 활용하여 우수한 위치 정확성, 우수한 반복성을 제공합니다.그리고 안정적인 장기 가공 성능.
9이 기계는 지능형 자진 진단 시스템으로 장착되어 있으며, 작동 상태를 지속적으로 모니터링하고 오류를 자동으로 식별합니다.그리고 빠른 문제 해결 및 유지보수를 촉진하기 위해 해당 오류 정보를 제공합니다.
10최적화 된 기계 설계는 수동 작업 부하를 줄이고 운영자의 신체적 노력을 최소화하여 더 안전하고 효율적이며 더 편리한 작업 환경을 만듭니다.

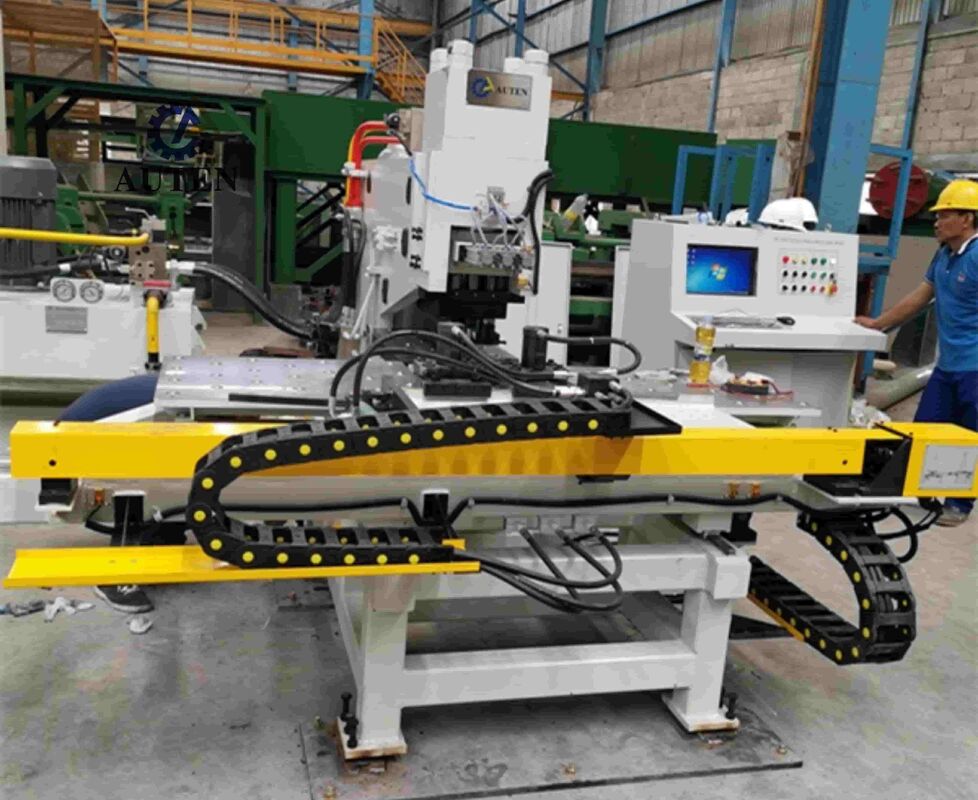

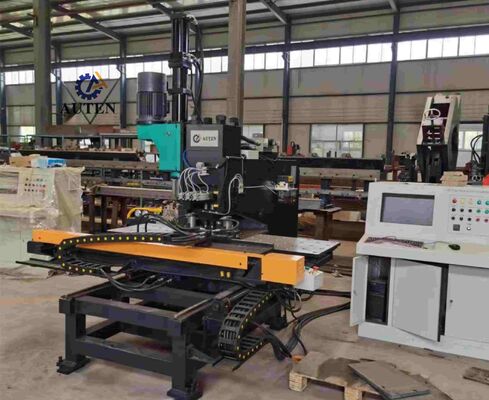

기계에 대한 세부 사항:
이 특수 금속 처리 시스템은 철탑 제조 산업 내에서 철판에 구멍을 뚫고, 표시하고, 구멍을 뚫는 작업을 수행하기 위해 세심하게 설계되었습니다.그것은 특별한 가공 정확도를 제공합니다, 엄격한 관용 및 표면 마감 요구 사항을 충족합니다. 철강 타워 부문에서의 주요 사용 외에도이 다재다능한 장비는광산업용의 광범위한 분야에 사용되는 금속판에 표시 및 표시 작업그것은 다양한 금속 워크피스의 향상된 운영 효율성과 정밀한 가공을 보장하며 다양한 산업에 걸쳐 작업 흐름을 효율화하고 제품 품질을 향상시킵니다.
