제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 뚫고 쇄기 | 제조 공정에 있는 제품 사이즈: | 1200x1200mm |
|---|---|---|---|
| 갱트리 높이: | 600mm | 스핀들 테이퍼: | BT50-150 |
| 최대 드릴링 직경: | φ50 mm | 최대 두께: | ≤180 밀리미터 |
| 터킹 지름: | M3-M24mm | 서보 스핀들 모터 동력: | 11kw |
| 강조하다: | cnc 공구 비분쇄기,cnc 단면도 비분쇄기 |
||

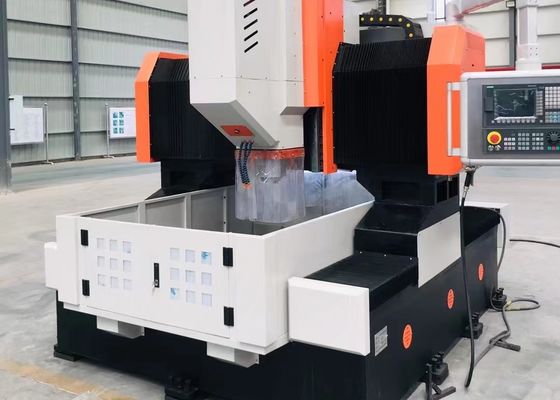

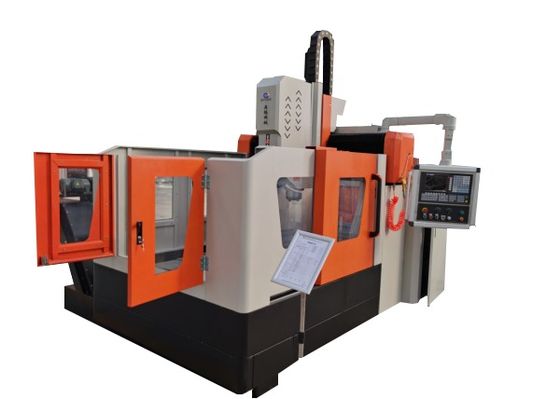

1200x1200mm 공작물 크기 CNC 플레이트 드릴링 및 밀링 머신 모델 서보 11KW 스핀들 모터 전원
응용 분야:
판/구조 부품의 드릴링, 챔퍼링, 태핑 및 밀링에 적합합니다.
두께가 유효 범위 내에 있는 플랜지, 디스크, 링 및 플레이트와 같은 공작물의 고효율 드릴링에 주로 사용됩니다. 단일 재료 부품과 복합 재료 모두에서 관통 구멍과 블라인드 구멍의 드릴링을 수행할 수 있습니다. 공작 기계의 가공 공정은 디지털 방식으로 제어되어 매우 편리한 작동을 제공합니다. 자동화, 고정밀, 다품종 및 대량 생산을 가능하게 합니다.
1. 워크벤치:
기계 베드는 용접 구조로 되어 있으며, 마무리 가공 전에 2차 어닐링 및 에이징 처리를 거칩니다. 변형 없이 우수한 동적 및 정적 강성을 나타냅니다. 베이스 양쪽에 두 개의 고정밀 선형 가이드 레일이 장착되어 가이드 레일 슬라이더에 균일한 힘 분포를 보장하여 공작 기계의 강성뿐만 아니라 인장 및 압축 저항을 크게 향상시킵니다. 구동 시스템은 AC 서보 모터와 정밀 볼 스크류 쌍을 사용하여 양면 구동을 통해 갠트리가 Y축을 따라 이동할 수 있도록 합니다. 또한 워크벤치에는 유압 실린더 클램핑 시스템이 장착되어 있습니다.
2. 이동식 갠트리:
이동식 갠트리는 회주철(HT250)로 가공된 주조 부품입니다. 초고 하중 지지 용량을 가진 두 쌍의 롤링 선형 가이드가 갠트리 전면에 장착되어 있습니다. 정밀 볼 스크류 세트와 서보 모터는 동력 헤드 슬라이드 플레이트가 X축을 따라 이동할 수 있도록 하며, 동력 헤드 슬라이드 플레이트에는 드릴링 동력 헤드가 설치되어 있습니다. 갠트리의 이동은 정밀 커플링을 통해 볼 스크류에서 볼 너트를 회전시키는 서보 모터에 의해 실현됩니다.
3. 이동식 슬라이딩 새들:
이동식 슬라이딩 새들은 정밀 주철 구조 부품입니다. 초고 하중 지지 용량을 가진 두 개의 CNC 선형 레일 슬라이드, 정밀 볼 스크류 쌍 세트, 서보 모터에 연결된 고정밀 유성 감속기가 장착되어 있습니다. 이 구성은 동력 헤드의 무게를 균형 있게 하고, 스크류의 부하를 줄이며, 스크류의 수명을 연장하는 역할을 합니다. 드릴링 동력 헤드가 Z축을 따라 이동하도록 구동하여 급속 전진, 작업 이송, 후퇴 및 동력 헤드 정지와 같은 작업과 자동 칩 브레이킹, 칩 제거 및 일시 중지 기능을 가능하게 합니다.
사양:공작물 크기LxW
| 1200x1200 mm | 갠트리 높이 | 600 mm |
| 워크벤치 | T-슬롯 너비 | |
| 28mm | 드릴링 동력 헤드 | 수량 |
| 1 | 스핀들 테이퍼 | BT50-150 |
| 최대 드릴링 직경 | Φ50 mm | |
| 최대 두께 | ≤180 mm | |
| 태핑 직경 | M3-M24 mm | |
| 스핀들 속도 | 30~3000 r/min | |
| 서보 스핀들 모터 전원 | 11kW | |
| 스핀들 하단에서 워크테이블까지의 거리 | 200-600mm | |
| 동력 헤드의 측면 이동 | (X축) | |
|
최대 수평 스트로크 1200 mm |
측면 이동 속도 | 0~8 m/min |
| 측면 이동용 서보 모터 전원 | 1x2.4 kW | |
| 갠트리 종방향 이동(Y축) | X/Y/Z/A/B/C | |
| 1200 mm | 이송 이동 속도 | 0~8 m/min |
| 이송 서보 모터 전원 | 1x2.4 kW | |
| 수직 램 이송 동작(Z축) | 최대 스트로크 | |
| 400 mm | 이동 속도 | 0~8 m/min |
| 서보 모터 전원 | 1x2.4 kW | |
| 3축 위치 정확도 | X/Y/Z/A/B/C | |
| ±0.015/1000mm | 전체 크기 | X/Y/Z/A/B/C |
| ±0.01/1000mm | 전체 크기 | LxWxH |
| 2800x2250x2230 mm |
