제품 상세 정보:
결제 및 배송 조건:
|
| lxw: | 6000x6000mm | 갠트리 높이: | 800mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50 | 최대 드릴링 직경: | 80 mm |
| T- 슬롯 너비: | 28mm | 직경 태핑: | M3-M36 |
| 스핀들 속도: | / 분 30~3000 Ｒ | 서보 스핀들 모터 동력: | 22kW |
| 강조하다: | 산업용 CNC 굴착 기계 22Kw 스핀드,큰 작업 조각 CNC 판 드릴 6000x6000mm,세르보 모터 CNC 굴착 기계 산업용 |
||

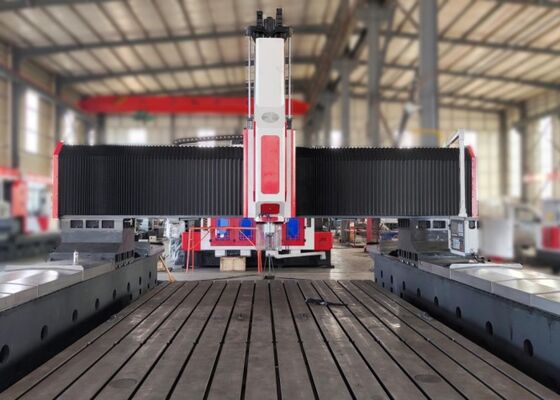

6000x6000mm 워크피스 용량 22 Kw 세르보 스핀드 모터와 함께 산업 CNC 판 파장 기계
적용:
이 CNC 랜트리 플랜지 드릴링 및 프레싱 기계는 판 작업 조각 및 구조 구성 요소에 대한 드릴링, 캄퍼링, 터핑, 프레싱 및 boring 작업을 수행하도록 특별히 설계되었습니다.그것은 플랜지와 같은 작업 조각에 대한 고 효율의 구멍 뚫기 성능을 제공합니다., 디스크, 고리, 판 두께가 지정된 효과 범위 내에 있습니다. 구멍과 맹 구멍을 통해 처리 할 수있는 능력,장비는 단일 재료 구성 요소와 복합 재료와 높은 호환성을 보여줍니다.첨단 디지털 제어 기술로 장착 된 기계 도구는 뛰어난 운영 편의성을 보장합니다. 그것은 고 정밀 자동 생산을 가능하게합니다.여러 종류의 가공 수요를 수용합니다., 그리고 대용량 제조 작업 흐름을 지원합니다.
사양:
| 작업 조각 크기 | LxW | 6000x6000mm |
| 갱트리 높이 |
800mm (재단에 따라도 결정될 수 있습니다.) |
|
| 작업판 | T 슬롯 너비 | 28mm |
| 굴착 전력 헤드 | 큐티 | 2 |
| 스핀드 톱니 | BT2국제산업 | |
|
최대 굴착 지름 (일반 탄소 강철) |
Φ80mm | |
| 최대 두께 | ≤ 150mm | |
| 터킹 지름 | M3-M36 | |
| 스핀드 속도 | 30~3000 r/min | |
| 세르보 스핀드 모터 파워 | 22kW | |
| 스핀드 아래쪽 끝에서 작업 테이블까지의 거리 | 200~800mm | |
|
동력 헤드의 측면 이동(X축) |
최대 수평 주름 | 6000mm |
| 측면 이동 속도 | 0~8 r/min | |
| 부근운동용 세르보 모터 전력 | 2x4.2kW | |
|
랜트리 길쭉한 움직임 (Y축) |
최대 공급 도동 | 6000mm |
| 피드 이동 속도 | 0~8m/min | |
| 피드서보모터 전력 | 2x4.2kW | |
| 수직 램 공급 운동 (Z 축) | 맥스. 스트로크 | 600mm |
| 이동 속도 | 0~6m/min | |
| 세르보 모터 전력 | 2x3.6kW (브레이크) | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 전체 크기 | LxWxH | 11000x9500x4000mm |

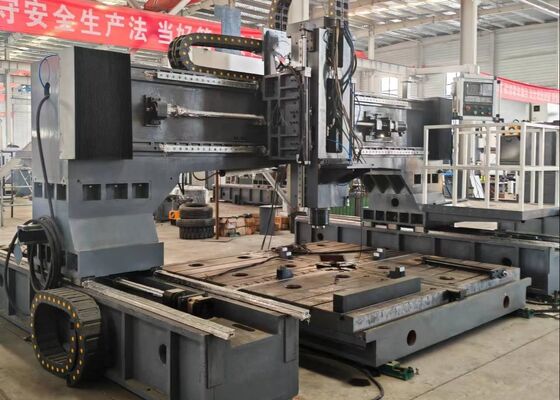

장비 구조:
이 CNC 게트리 뚫고 표시 기계는 특별히 철조 침대 작업 벤치, 이동 게트리 집합, 경사 седло, 뚫고 쇄기 전력 머리,자동 윤활 및 보호 시스템, 순환 냉각 모듈, 수치 제어 시스템 (NC) 및 전기 제어 장치. 롤링 가이드는 강력한 부하 안정성과 정확한 움직임 위치를 제공합니다.고 정밀 구슬 나사 송전 메커니즘은 예외적인 위치 정확성과 뛰어난 운영 반복성을 보장합니다..
제품 특성
1뚫기 전력 머리:
굴착 전력 머리는 전용 서보 스핀드 모터로 장착되어 있습니다.속도의 감소와 토크 증가를 위해 치아있는 동기 벨트를 사용하여 전문 정밀 스핀드를 구동합니다.스핀드는 6줄의 일본 각접촉 베어링 배열 (전면 4개, 후면 2개) 을 채택하여 단계없는 속도 조절을 실현합니다.스핀드는 빠르고 편리한 도구 교체. 공급 운동은 공 나선과 결합 된 서보 모터에 의해 구동됩니다.X 및 Y 축은 연결 기능을 지원하고 선형 및 원형 인터폴레이션 기능을 달성하기 위해 반 폐쇄 루프 제어 기능을 사용합니다.스핀들 끝은 BT50 톱니 구멍을 갖추고 고속 회전 관절과 통합되어 스핀들 통속 냉각 수소 공급으로 고속 U 드릴 가공을 용이하게합니다.
2변속기 시스템:
타이완에서 생산된 가이드 레일과 고정도 슬라이더 디자인을 탑재한 이 시스템은 원활한 운영 성능과 무거운 부하를 운반할 수 있는 능력을 향상시킵니다.
X축은 두 개의 롤링 선형 가이드 레일을 옆 가이드 및 부하 운반 트랙으로 채택하여 고속 굴착 작업의 요구 사항을 완전히 충족시킵니다.AC 서보 모터는 선형 움직임을 실현하기 위해 정밀 공 나사를 구동.
Y축은 각 쪽에 두 개의 무거운 롤링 선형 안내 레일로 장착되어 있으며, 각 안내 레일에 장착된 세 개의 사각형 철도 캐리곤으로 Y축 슬라이딩 메커니즘을 구성합니다.이 구조적 설계는 게트리 프레임의 높은 경직성과 강도 요구 사항을 충족시킬뿐만 아니라 낮은 마찰 계수를 포함한 기술적 이점을 제공합니다., 높은 이동 속도, 우수한 진동 완화 성능 및 연장 된 서비스 수명. Y 축 드라이브는 듀얼 서보 모터 동기 드라이브 기술을 사용합니다:각 쪽에 하나의 세르보 모터가 구슬 나사 회전을 동기적으로 구동하도록 구성되어 있습니다., 따라서 게트리 프레임의 움직임을 가능하게하고 정확한 CNC 가공을 달성합니다.
.
이 고성능 CNC 랜트리 산업 기계는 판 및 금속 부품에 대한 드릴링 및 표시 응용 프로그램을 위해 특별히 설계되었습니다.원판형 공작품 및 구조 부품의 정밀 가공을 보장하기 위해 고도로 설계된, 그것은 플랜지, 디스크, 링, 평면 판 및 유사한 구성 요소를 처리하기위한 전용 호환성을 제공합니다.핵심 요구 사항은 작업 조각 두께가 기계의 미리 구성 된 효과적인 가공 매개 변수에 엄격히 부합해야한다는 것입니다..
이 장비는 철강 구조물 제조 시설 내에서 구조판과 연결 요소에 대한 정밀 부어 및 프레싱 작업을 수행합니다.강철 프레임의 안정적인 조립을 위한 견고한 기초를 마련하는 것풍력 에너지 분야에서는그것은 풍력 터빈 타워와 플랜지에 대한 고정도 가공 솔루션을 제공합니다예를 들어, 강풍, 온도 변동) 다리 건설 프로젝트에서 장비는 다리 빔과 지원 브래킷을 처리하여 안정적인,다리의 연장된 사용 기간 동안 동적 부하를 견딜 수 있도록 설계된 오래 지속되는 연결.
