제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 교련 | 맥스. 크기 너비 x 높이: | 700 × 500mm |
|---|---|---|---|
| 최소 크기 너비 x 높이: | 100 × 100mm | 빔 길이: | 2000 ～ 12200mm |
| 메인 스핀들 모델: | BT40 | 모터 파워: | 11kw |
| 스핀들 속도: | 100 min 3000 r/min | 구멍 직경: | φ5 φ φ30 mm |
| 강조하다: | 건설 공학 다리 파기 기계,CNC 빔 파기 기계 라인,BT40 주 스핀드 빔 파기 기계 |
||

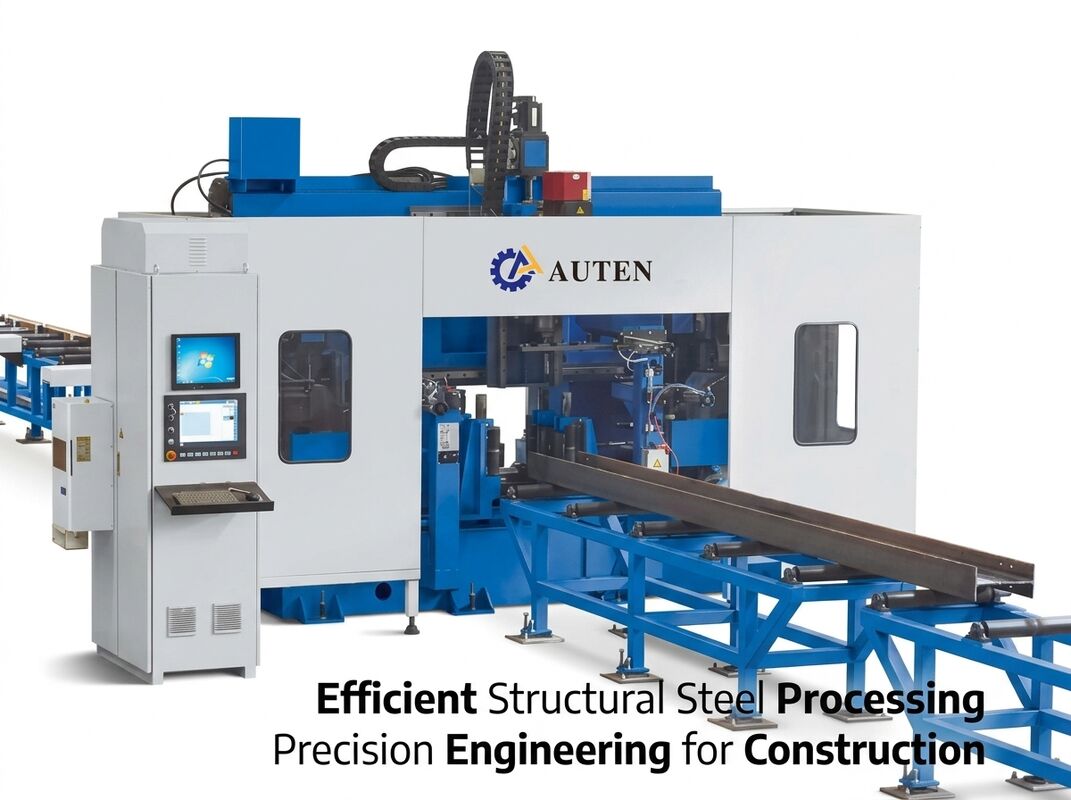

건설 엔지니어링 교량 프로젝트 사용 Cnc 빔 드릴링 머신 라인 BT40 메인 스핀들
응용 산업:
이 공작 기계는 H형강의 드릴링 작업을 위해 특별히 설계되었습니다. 3개의 고속 정밀 드릴링 스핀들을 사용하여 공작물 드릴링을 수행함으로써 탁월한 가공 정확도와 사용자 친화적인 작업을 제공합니다. 철강 구조 산업의 고효율 핵심 장비로서 건설 엔지니어링, 교량 프로젝트, 송전탑, 격자 프레임워크 및 기타 관련 분야에 광범위하게 적용됩니다.
명세서:
| H빔 매개변수 | 최대. 크기 너비 x 높이 | 700×500mm | |
| 최소 크기 너비 x 높이 | 100×100mm | ||
| 빔 길이 | 2000~12200mm | ||
| 메인 스핀들 | 수량 | 3 | |
| 모델 | BT40 | ||
| 모터 파워 | 11kW | ||
| 스핀들 속도 | 100~3000r/분 | ||
| 구멍 직경 | Ø5~Ø30mm | ||
| CNC 축 | X축의 서보 모터 동력 | 약 5kW | |
| 수평 드릴링 포지셔닝 축의 서보 모터 동력 | 약 1.5kW | ||
| 수직 드릴링 포지셔닝 축의 서보 모터 동력 | 약 3kW | ||
| 드릴링 인피드 서보 모터 | 약 2kW | ||
| 도구 매거진 | 수량 | 3 | |
| 유형 | 행 스타일 | ||
| 공구 매거진 용량 | 4×3 | ||
| 처리 정확도 | 홀 거리 편차 | 1m 이내 구멍 2개 | ±0.5 |
| 허용 편차 값은 구멍 거리가 1미터 증가할 때마다 ±0.2mm씩 증가하며 최대값은 ±2mm를 초과하지 않습니다. | |||
| 끝마진 편차 | ±1.0mm | ||
| 기계 크기 | 약 33x5.5x3.3m | ||
CNC 드릴링 머신 라인의 구성 요소

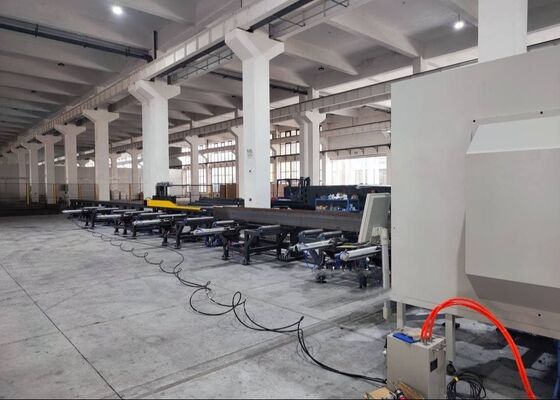

CNC 드릴링 머신 라인은 주로 주 기계 프레임, CNC 공급 시스템, 배출 컨베이어, 냉각 시스템, 유압 시스템, 공압 시스템, 윤활 시스템, 전기 시스템 및 스크랩 자재 수집 카트를 포함한 주요 구성 요소로 구성됩니다. 생산 라인은 이동식 공작물 운반 구조와 결합된 고정 베드 설계를 특징으로 합니다. 이 구성은 3D 드릴링 기능을 제공하여 완전히 자동화된 생산 프로세스를 구현하고 효율적이고 일관되며 안정적인 제조 작업을 보장합니다.
1. 본체 본체
기계 본체는 기본적으로 베이스, 베드, 이동식 슬라이딩 테이블, 주축대, 상부 프레싱 장치, 측면 프레싱 장치 및 행형 공구 매거진으로 구성됩니다. 베드는 뛰어난 강성과 안정성을 갖추고 있어 고속 가공 작업 중에 발생하는 힘과 진동을 견딜 수 있습니다. 이러한 구조적 견고성은 공작 기계가 모든 작동 단계에서 일관된 가공 정밀도를 유지하도록 보장합니다.
2. 냉각 시스템
드릴 비트는 압축 공기와 냉각수를 결합하는 에어로졸 냉각 시스템을 사용하여 냉각됩니다. 이 방법은 절삭유 사용 최소화, 비용 효율성 향상, 환경 지속 가능성, 드릴 비트 마모 감소 등의 이점을 제공합니다. 유연한 노즐이 헤드스톡에 장착되어 있어 스프레이 위치를 편리하게 조정할 수 있어 작동 중에 드릴 비트를 지속적이고 효과적으로 냉각할 수 있습니다.
3. 윤활 시스템
이 시스템은 중앙 집중식 방법과 수동 방법을 모두 통합하는 하이브리드 윤활 장치를 사용합니다. 중앙 집중식 윤활 장치는 지정된 선형 가이드 및 리드 스크류에 정확하고 예정된 윤활을 제공하는 동시에 나머지 모든 윤활 지점은 수동으로 정비됩니다.

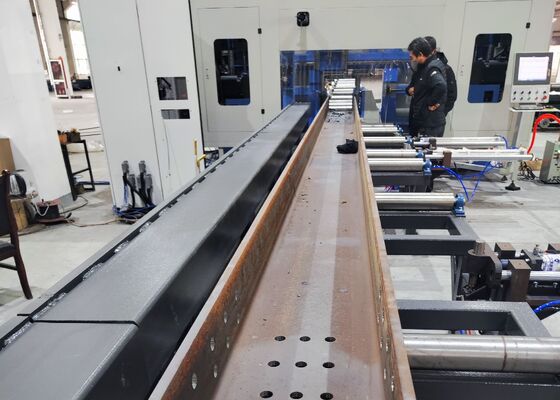

이 공작 기계는 H빔, 채널 강철 및 기타 다양한 강철 가공물의 드릴링, 태핑 및 마킹 작업을 위해 특별히 설계되었습니다. 전체 처리 주기에 걸쳐 높은 정밀도와 운영 효율성을 유지하면서 다양한 사양의 강철 부품을 수용합니다. 시연 세션 동안 기계는 표준 H빔 샘플(플랜지 폭과 웹 두께가 다양함)과 다양한 치수의 채널강 샘플을 사용하여 그 기능을 효과적으로 보여줍니다. 이러한 시연 작품은 정확한 구멍 위치 지정, 정확한 태핑 나사산 및 잘 정의된 마킹 패턴을 달성하는 기계의 능력을 명확하게 보여 주며 실제 응용 분야에서 탁월한 정확성과 신뢰성을 완벽하게 보여줍니다.
고속 CNC H 빔 드릴링 머신은 주로 강철 구조물 제작 작업장 및 교량 건설 프로젝트에 사용됩니다. 철골 구조 작업장 내에서 프레임워크 및 지지 요소에 사용되는 H빔에 대한 정밀 가공을 수행하여 철골 구조의 정확하고 안정적인 조립을 위한 신뢰할 수 있는 기반을 제공합니다. 교량 건설 분야에서는 H빔에 고정밀 드릴링을 수행하여 구조적 무결성을 강화하고 교량의 장기 하중을 견딜 수 있는 능력을 보장합니다. 탁월한 운영 효율성은 이러한 중요한 인프라 부문에 대한 신뢰할 수 있는 기술 지원을 제공하여 원활하고 시기적절한 프로젝트 실행을 촉진합니다.
