제품 상세 정보:
결제 및 배송 조건:
|
| 가로x세로: | 13000x1000mm | 갠트리 높이: | 600mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT40-150 | 최대 드릴링 직경: | Φ30 밀리미터 |
| T 슬롯 폭: | 28mm | 태핑 직경: | M3-M10 |
| 스핀들 속도: | 30~6000r/분 | 서보 스핀들 모터 동력: | 7.5kw |

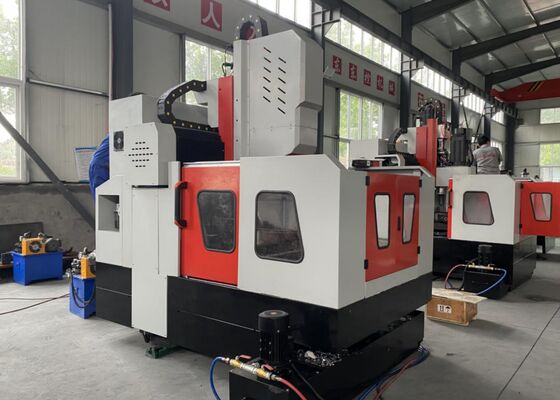

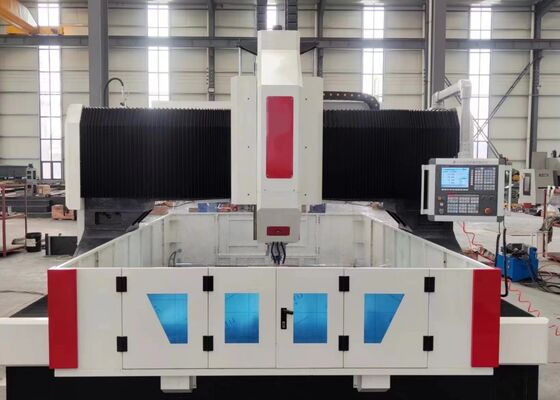

정밀 드라이브와 함께 Gantry-형 고속 CNC 판 뚫기 및 프레싱 기계
적용:
이 CNC gantry 타입 판 파구 및 프레싱 기계는 뚫기, 캄퍼링, 탭, 프레싱 및 boring,철강판 및 구조 부품에 관한그것은 적용 가능한 두께 범위 내에서 플랜지, 디스크, 고리 및 판 구조와 같은 다양한 작업 조각에 대한 고 효율적인 구멍 처리 솔루션을 제공합니다.이 기계는 뚫린 구멍과 맹홀 가공을 지원하며 단일 재료와 다층 복합 부품 가공에 적합합니다.첨단 CNC 기술을 통합함으로써 장비는 편리한 조작, 자동 처리 능력, 고 정밀 제조 성능을 제공합니다.효율성을 요구하는 대규모 산업 생산에 이상적인 솔루션으로, 정확성, 신뢰성
사양:
| 작업 조각 크기 | LxW | 13000x1000mm |
| 갱트리 높이 |
600mm (재단에 따라도 결정될 수 있습니다.) |
|
| 작업판 | T 슬롯 너비 | 28mm |
| 굴착 전력 헤드 | 큐티 | 2 |
| 스핀드 톱니 | BT2국제산업 | |
|
최대 굴착 지름 (일반 탄소 강철) |
Φ30mm | |
| 터킹 지름 | M3-M10 | |
| 스핀드 속도 | 30~6000 r/min | |
| 세르보 스핀드 모터 파워 | 7.5kW | |
| 스핀드 아래쪽 끝에서 작업 테이블까지의 거리 | 200~600mm | |
|
동력 헤드의 측면 이동(X축) |
최대 수평 주름 | 1000mm |
| 측면 이동 속도 | 0~8 r/min | |
| 부근운동용 세르보 모터 전력 | 2.4kW | |
|
랜트리 길쭉한 움직임 (Y축) |
최대 공급 도동 | 13000mm |
| 피드 이동 속도 | 0~8m/min | |
| 피드서보모터 전력 | 2x2.4kW | |
| 수직 램 공급 운동 (Z 축) | 맥스. 스트로크 | 300mm |
| 이동 속도 | 0~5m/min | |
| 세르보 모터 전력 | 7.5kW (브레이크) | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 전체 크기 | LxWxH | 13000x3000x2500mm |
제품 특성
1고 정밀 전송 시스템:
기계는 타이완에서 생산 된 선형 가이드와 정밀 슬라이더 조립 장치로 장착되어 있으며 원활한 축 이동, 안정적인 동작 성능을 제공합니다.그리고 까다로운 중량 가공 응용 프로그램에 대한 향상된 부하 운반 능력.
1) X축은 두 개의 롤링 선형 가이드웨이를 사용하여 측면 안내와 구조적 지원을 제공하여 고속 굴착 작업의 요구 사항을 충족시킵니다.AC 서보 모터 고 정밀 공 나사 전송 메커니즘을 구동, 정확한 위치, 원활한 이동, 그리고 신뢰할 수 있는 선형 공급 성능을 보장합니다.
2) Y축은 각 측면에 두 개의 무거운 롤링 선형 안내로를 통합하고 각 안내도로에 세 개의 사각형 유형의 슬라이더가 설치되어 딱딱하고 안정적인 게트리 이동 시스템을 형성합니다.이 구성은 낮은 마찰을 제공하는 동시에 우수한 구조 강도와 운영 안정성을 제공합니다, 높은 이동 속도, 효과적인 진동 완화, 그리고 연장 된 서비스 수명.두 변에 설치된 서보 모터로 각종 볼 스크루를 동시다발적으로 가동합니다., 동기화 된 움직임과 정밀한 CNC 가공 성능을 보장합니다.
3) 스핀드 캐리 는 4 개의 무거운 직선 가이드 라인에 의해 지원되며, 높은 구조적 경직성, 뛰어난 위치 정확성, 우수한 동적 반응,고속 및 저속 가공 작업 중 안정적인 운동 성능.
2자동 윤활 시스템 및 보호 구조:
장비에는 타이완에서 제조된 정밀 압력 분배와 함께 부피 자동 윤활 시스템이 포함되어 있습니다. 윤활유는 주요 움직이는 구성 요소에 자동으로 공급됩니다.선형 유도선을 포함하여, 공 나사 및 랙 및 피니 갱신 메커니즘, 포괄적 인 윤활을 보장하고 중요한 기계 구성 요소의 서비스 수명을 효과적으로 연장합니다.X-축 및 Y-축 집합에 먼지 저항 보호 커버가 설치됩니다., 방수 스프래시 보호 장치가 작업 테이블 주위에 배치되어 주요 기계 구성 요소를 보호하고 운영 신뢰성을 향상시킵니다.
3첨단 KND CNC 제어 시스템:
이 기계는 운동 제어에 고 정밀 절대 값의 서보 모터를 채택하고 RS232 통신 인터페이스, 컬러 디스플레이 및 중국어 운영 인터페이스를 갖추고 있습니다.CNC 시스템은 기계에서 작동 및 외부 USB 데이터 입력 모두 지원, 편리한 프로그램 관리, 효율적인 데이터 전송 및 유연한 가공 제어.
이 고성능 CNC 랜트리 플레이트 뚫기 및 표시 기계는 특히 판형 작업 조각 및 구조용 철 부품의 정밀 가공을 위해 개발되었습니다.그것은 플랜지 가공에 적합합니다, 디스크, 고리, 평면판 및 다른 비교 가능한 부품, 작업 조각 두께가 기계의 지정된 효과적인 가공 범위 내에서 유지되어야합니다.
구조용 철강 제조 시설에서 장비는 구조판, 연결판 및 관련 부품에 대한 정밀 구멍을 뚫고 쇄기를 수행합니다.정확하고 신뢰할 수있는 철강 구조 조립을 지원합니다.풍력 발전 산업에서는 풍력 터빈 타워 섹션 및 큰 플랜지 구성 요소에 대한 고 정밀 가공을 제공합니다.강한 바람과 상당한 온도 변동과 같은 까다로운 운영 조건에서 차원 정확성과 구조적 무결성을 보장하는 데 도움이 됩니다.다리 건설에서, 기계는 다리 빔, 지원 부품, 연결 구조를 처리하는 데 사용됩니다.정밀하고 내구성 있는 관절을 생산하여 장기적인 동적 부하에 견딜 수 있습니다.정밀 가공, 안정적인 작동 및 다재다능한 처리 기능의 조합을 통해 장비는 구조 철강, 풍력,그리고 주요 인프라 애플리케이션.
