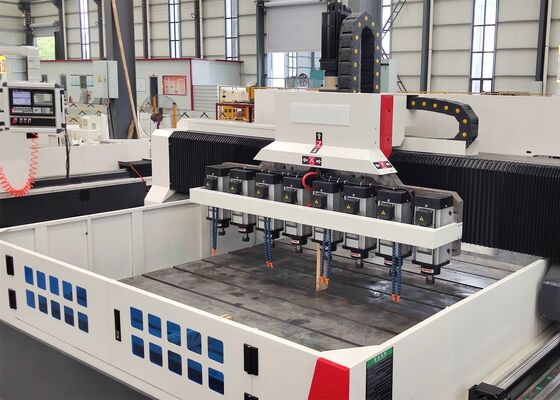

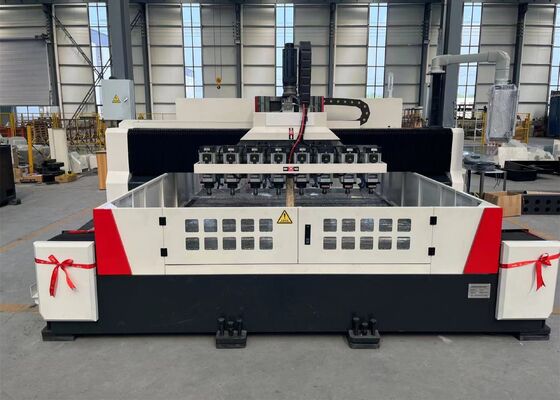

모델 2020ER25 얇은 판을 위한 CNC 스크린 플레이트 갱트리 타입 드릴링 머신

모델 2020ER25 CNC 스크린 플레이트 갠트리형 드릴링 머신 (박판용)

적용 분야:

체질판 및 박판과 같은 공작물의 유효 두께 범위 내에서 효율적인 드릴링에 주로 사용됩니다. 단일 재료 및 복합 재료 부품 모두에서 관통 구멍을 드릴할 수 있습니다. 가공 공정은 디지털 제어되어 작동이 매우 편리합니다. 자동화, 고정밀, 다품종, 대량 생산이 가능합니다.

매개변수 구성:

기계 구조:

주로 작업대, 이동식 갠트리, 이동식 새들, 다수의 드릴링 파워 헤드, 자동 윤활 장치, 보호 장치, 순환 냉각 장치, 디지털 제어 시스템 및 전기 시스템으로 구성됩니다. 롤링 가이드 페어에 의해 지지 및 안내되고 정밀 리드 스크류 페어에 의해 구동되는 이 공작 기계는 높은 위치 결정 정밀도와 반복성을 갖습니다.

1. 작업대:

베드와 작업대는 주철(HT250)의 일체형 주물로, 2차 어닐링 및 에이징 처리 후 정밀 가공되어 우수한 동적 및 정적 강성을 가지며 변형이 없습니다. 작업대 표면에는 공작물 클램핑을 위한 정밀하게 가공되고 합리적으로 배치된 T슬롯이 있습니다. 베드 베이스의 각 측면에는 고정밀 선형 가이드가 장착되어 가이드 슬라이드에 균일한 힘 분배를 보장하고 공작 기계의 강성과 인장 및 압축 강도를 크게 향상시킵니다. 구동 시스템은 AC 서보 모터와 정밀 볼 스크류 페어를 사용하여 양면 구동을 통해 갠트리가 Y축 방향으로 이동하도록 합니다. 베드 하단 표면에는 베드 및 작업대 레벨을 쉽게 조정할 수 있도록 조정 볼트가 배치되어 있습니다.

2. 이동식 갠트리:
이동식 갠트리는 주철(HT250)로 주조 및 가공됩니다. 갠트리 전면에는 두 개의 고하중 롤링 선형 가이드 페어, 두 세트의 정밀 볼 스크류 페어, 두 개의 서보 모터가 장착되어 파워 헤드 슬라이드가 Y축을 따라 이동할 수 있습니다. 각 파워 헤드 슬라이드에는 드릴링 파워 헤드가 장착되어 있습니다. 갠트리 이동은 서보 모터가 정밀 커플링을 통해 볼 스크류를 구동하여 이루어집니다.

3. 이동식 새들
이동식 새들은 정밀 주철 구조 부품입니다. 두 개의 고하중 CNC 강화 가이드 슬라이드, 정밀 볼 스크류 페어, 서보 모터에 연결된 고정밀 유성 감속기가 장착되어 있습니다. 이를 통해 드릴링 헤드가 Z축을 따라 이동하여 급속 전진, 이송, 급속 후퇴 및 정지 동작을 수행할 수 있습니다. 또한 자동 칩 브레이킹, 칩 제거 및 일시 정지 기능도 갖추고 있습니다.

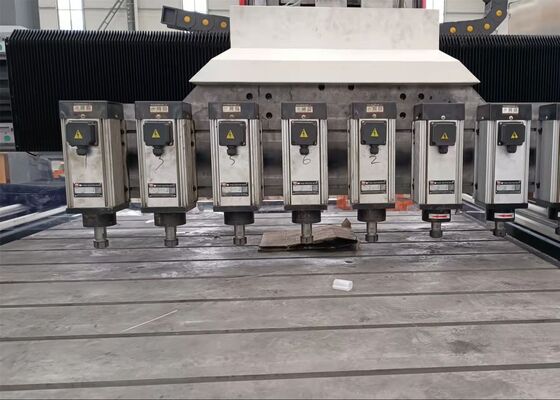

4. 드릴링 파워 헤드:
드릴링 파워 헤드는 전용 3상 스핀들 모터를 사용하여 정밀 스핀들을 직접 구동합니다. 스핀들은 5열 일본 각도 접촉 베어링(전면 3개, 후면 2개)을 사용하여 무단 속도 조절을 달성합니다. 이송은 서보 모터와 볼 스크류로 구동됩니다. X축과 Y축은 반폐쇄 루프 제어를 사용하여 연결할 수 있으며 선형 및 원형 보간 기능을 사용할 수 있습니다. 스핀들 끝은 ER 툴 홀더입니다.
