제품 상세 정보:
결제 및 배송 조건:
|
| 가로x세로: | 2200x1500mm | 갠트리 높이: | 200mm |
|---|---|---|---|
| 수직 슬라이딩 램 드릴링 파워 헤드: | 13 | 스핀들 테이퍼 구멍: | ER20 |
| 최대. 드릴링 직경: | Φ1~Φ6mm | 스핀들 속도: | 50-12000r/분 |
| 서보 스핀들 모터 동력: | 2.2KW | 주파수 변환기: | 13*2.2kW |

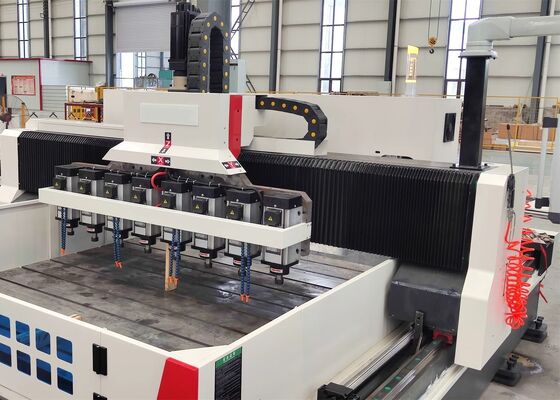

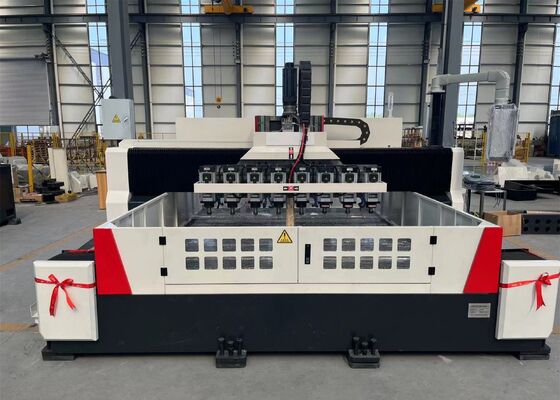

모델 2215ER20 랜트리 CNC 시브 플레이트 기계 2200 * 1500mm 작업 조각 크기
응용 프로그램:
그것은 주로 실브 플레이트 및 실효 두께 범위 내에서 얇은 플레이트와 같은 작업 조각의 효율적인 굴착에 사용됩니다.그것은 단일 재료와 복합 재료 부분 두 가지에 구멍을 뚫을 수 있습니다● 가공 과정은 디지털로 제어되어 작동이 매우 편리합니다. 자동화, 고 정밀, 다종류 및 대량 생산을 가능하게합니다.
매개 변수 구성:
| 작업 조각 크기 | LxW | 2200*1500mm |
| 갱트리 높이 | 200mm | |
| 수직 슬라이딩 램 파워 헤드 | 큐티 | 13 |
| 스핀드 톱니 구멍 | ER20 | |
| 최대 굴착 지름 | Φ 1-Φ6mm | |
| 스핀드 속도 | 50~12000r/min | |
| 세르보 스핀드 모터 파워 | 2.2KW | |
| 주파수 변환기 | 13*2.2KW | |
| 스핀드 아래쪽 끝에서 작업 테이블까지의 거리 | 0~200mm | |
| 동력 헤드의 측면 이동 | 최대 수평 주름 | 1500mm |
| 측면 이동 속도 | 0~7 | |
| 부근운동용 세르보 모터 전력 | 2.4*1 | |
| 랜트리 길쭉한 움직임 | 최대 공급 도동 | 2200 |
| 피드 이동 속도 | 0~7m/min | |
| 피드서보모터 전력 | 2*2.4kw | |
| 수직 램 공급 운동 | 맥스. 스트로크 | 200mm |
| 이동 속도 | 0~7m/min | |
| 세르보 모터 전력 | 2.4kW*1 (브레이크) | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C | ±0.01/1000mm |
기계 구조:

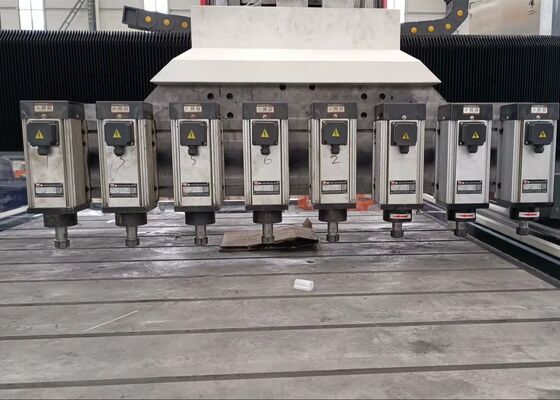

주로 작업 테이블, 이동 가능한 랜트리, 이동 가능한 샐러, 여러 개의 드릴 파워 헤드, 자동 윤활 장치, 보호 장치, 순환 냉각 장치로 구성됩니다.디지털 제어 시스템롤링 가이드 짝에 의해 지원되고 안내되고 정밀 리드 나사 쌍에 의해 구동되는 기계 도구는 높은 위치 정확성과 반복성을 가지고 있습니다.
1자동 윤활 및 보호 장치:
이 기계 도구는 타이완에서 만든 부피 압력 분배 자동 윤활 장치가 장착되어 있습니다.톱니바퀴, 죽은 지점을 남기지 않고 기계 도구의 사용 수명을 보장합니다. X 및 Y 축은 먼지 방지 보호 덮개와 장착되어 있으며 작업 테이블은 스프래치 방지 배프로 둘러싸여 있습니다.
2완전 케이완 버스 절대 값 CNC 시스템
이것은 Keyuan CNC 드릴링 및 프레싱 기계에 대한 전용 시스템입니다. 모터는 고 정밀 절대 값 세로 모터에 의해 구동됩니다. RS232 인터페이스, 컬러 디스플레이 화면,중국어 조작 인터페이스, 그리고 현장/외부 USB 입력을 지원합니다.
3. 전원 끄기 메모리 기능
갑작스러운 전력 중단 또는 다른 운영 중단의 경우,이 기능은 전력 장애 전에 마지막 구멍의 위치를 빠르고 편리하게 검색 할 수 있습니다.운영자는 다음 단계로 빠르게 진행할 수 있습니다., 검색 시간을 절약합니다.
4레이저 인터페로미터:
영국의 RENISHAW 회사에서 만든 레이저 간섭계로 캘리브레이션을 수행합니다. 픽스 오류, 역반응, 위치 정확성,기계의 동적 및 정적 안정성 및 가공 정확성을 보장하기 위해 반복성공무장 검사: 각 기계는 영국의 RENISHAW 회사에서 만든 공무장으로 검사를 받아 실제 원형성과 기계의 기하학적 정확도를 측정합니다.그리고 동시에 기계의 3D 가공 정확성 및 원형의 정확성을 보장하기 위해 원형 절단 실험을 수행.
