ER25 스핀들 테이퍼 홀 CNC 스크린 플레이트 드릴링 머신 Φ 1-Φ6mm 최대 드릴링 직경

ER25 스핀드 테이퍼 홀 CNC 스크린 플레이트 드릴링 머신 Φ 1- Φ6mm 최대. 드릴링 지름

응용 프로그램:

이 장비는 주로 사용 가능한 가공 두께 범위 내에서 구멍 판, 시트 판 및 얇은 철강 판과 같은 작업 조각의 고효율 부착을 위해 개발되었습니다.동질 및 복합 재료 구성 요소 모두에 구멍을 생성 할 수 있습니다.전체 가공 작업은 자동화, 고 정밀, 멀티 사양을 지원하는 동시에 편리한 운영을 보장하는 디지털 CNC 제어 시스템으로 제어됩니다.그리고 대용량 제조.

매개 변수 구성:

기계 구조:

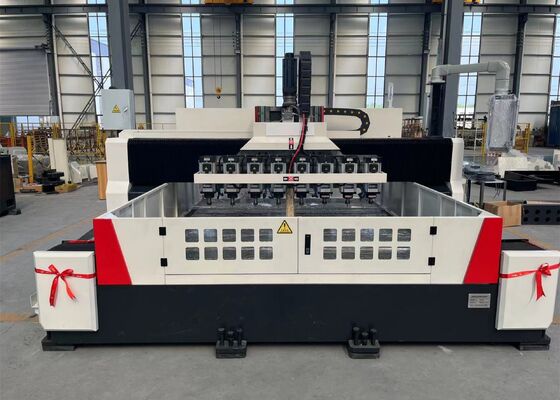

기계 도구는 주로 작업 테이블, 이동 가능한 게트리, 이동 가능한 седло, 여러 굴착 스핀드 단위, 중앙 자동 윤활 시스템, 보호 장치,순환 냉각체 시스템, CNC 제어 시스템, 전기 제어 시스템. 움직이는 축은 정밀 롤링 선형 가이드와 고정도의 리드 나사 집합에 의해 구동됩니다.우수한 위치 정밀도를 제공합니다., 반복성, 그리고 운영 안정성.

1작업 테이블:
기계 베드 및 작업 테이블은 회색 주사철 (HT250) 의 통합 구성 요소로 제조됩니다.주름은 정밀 가공을 통해 뛰어난 정적 및 동적 경직성을 달성하고 효과적으로 변형을 방지합니다.작업 테이블의 표면은 정밀하게 완성되어 있으며 안전하고 편리한 작업 조각 클램핑을 위해 논리적으로 배치 된 T 슬롯을 포함합니다.높은 정밀의 선형 안내로 침대 밑 각쪽에 설치됩니다, 가이드 슬라이드 전체에 균일한 부하 분포를 보장하고 전체 경직성뿐만 아니라 기계 도구의 팽창력과 압축 강도를 크게 향상시킵니다.드라이브 메커니즘은 정밀 공 나사 집합과 결합 한 AC 서보 모터를 채택Y축을 따라 정밀하게 이동할 수 있도록, 조절 가능한 평준화 볼트가 침대 아래에 배치되어 침대와 작업 테이블의 편리한 평준화와 정렬을 촉진합니다.

2- 이동용 랜트리
이동용 기판은 회색 주사철 (HT250) 에서 정밀 주사 및 가공 과정을 통해 제조됩니다.2개의 정밀 공 나사 집합체, 그리고 두 개의 서보 모터가 포트리 앞쪽에 설치되어, 동력 헤드 슬라이드가 Y축을 따라 원활하게 움직일 수 있습니다.각 가동 헤드 슬라이드는 독립적인 굴착 전력 헤드로 장착됩니다갱트리 움직임은 고 정밀 결합을 통해 공 나사 이동을 전송 서보 모터에 의해 정확하게 제어됩니다. 안정적이고 정확한 위치를 보장합니다.

3- 움직인 샐러:

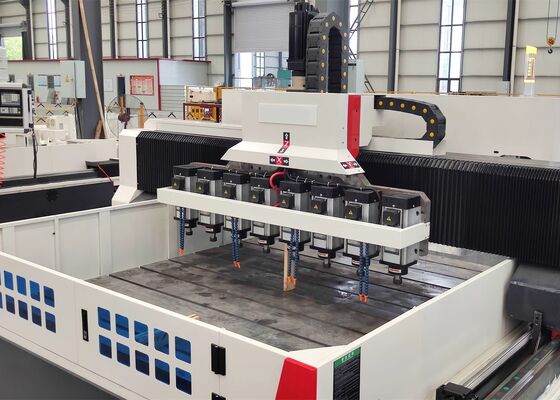

움직이는 샐러드는 정밀 기계화 된 철 cast 철 구조 조립체로, 굴착 장치의 안정적이고 정확한 움직임을 보장하도록 설계되었습니다.그것은 두 개의 높은 부하 용량 CNC 경화 가이드 슬라이드를 통합이 구성은 Z 축을 따라 드릴 헤드를 구동하고 빠른 접근을 가능하게합니다.통제된 식품이 시스템은 또한 자동 칩 파기, 칩 대피,및 가공 효율과 운영 편의성을 향상시키기 위해 프로그래밍 중지 기능.

4뚫기 전력 머리:

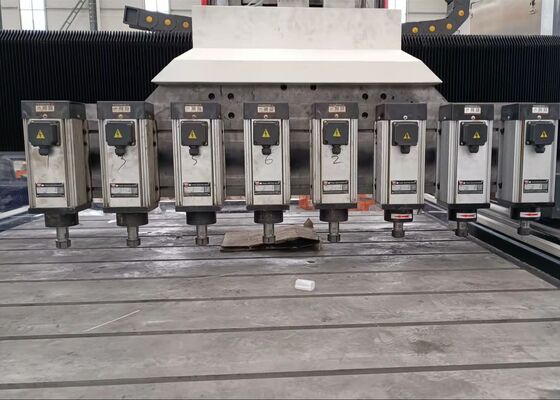

굴착 전력 머리는 정밀 스핀드 조립체를 직접 구동하는 전용 3 단계 스핀드 모터로 장착됩니다.스핀드는 다섯 줄의 일본 각 접촉 베어링 구성에 의해 지원, 앞면 3개, 뒷면 2개로 구성되어 안정적인 작동과 스핀드 속도 조절이 가능합니다.공급 메커니즘은 정밀 공 나사 집합과 결합 된 서보 모터에 의해 구동됩니다X-와 Y-축 운동은 반 폐쇄 루프 제어 하에서 조정 된 연결을 지원, 선형 인터폴레이션 및 원형 인터폴레이션 작업을 모두 가능하게합니다.스핀드 코는 대응 부착 도구를 수용 하 고 신뢰할 수 있는 도구 클램핑을 보장 하기 위해 ER 도구 홀더와 구성 됩니다.
