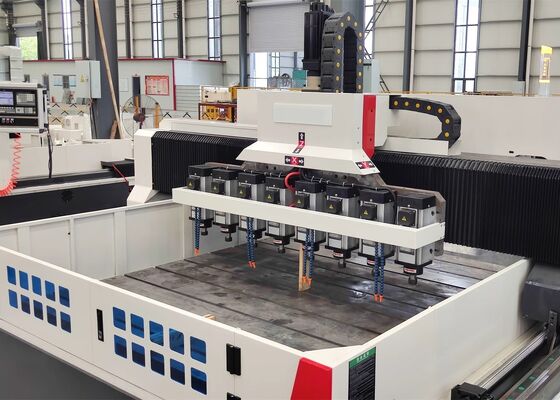

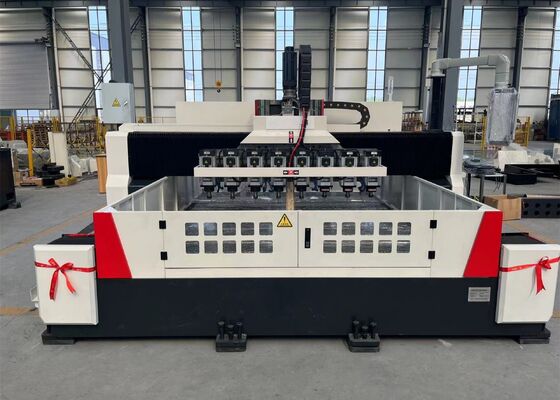

고속 CNC 갱트리 굴착 기계 시트 플레이트 ER20 스핀들 텐퍼 홀

고속 CNC 갱트리 굴착 기계 시트 플레이트 ER20 스핀들 텐퍼 홀

응용 프로그램:

이 기계는 주로 사용 가능한 두께 범위 내에서 시트 플레이트 및 얇은 플레이트와 같은 작업 조각의 고효율 부착에 설계되었습니다.그것은 단일 재료와 복합 재료 구성 요소 모두에 구멍을 생성 할 수 있습니다.가공 작업은 디지털 시스템을 통해 제어되며 사용자 친화적인 운영 프로세스와 효율적인 생산 관리를 제공합니다. 장비는 자동화,높은 정밀도, 다중 사양, 그리고 대용량 제조.

매개 변수 구성:

기계 구조:

기계는 주로 작업 테이블, 이동 가능한 게트리, 이동 가능한 седло, 여러 굴착 전력 머리, 자동 윤활 시스템, 보호 장치, 순환 냉각 시스템,디지털 CNC 제어 시스템롤링 선형 가이드웨이 어셈블리는 구조적 지원과 안내를 제공하며, 정밀 공 나사 어셈블리는 정확한 이동 전송을 제공합니다.가공 과정에서 높은 위치 정확성과 반복성을 보장합니다..

1작업 테이블:
기계 베드 및 작업 테이블은 회색 철 (HT250) 의 통합 주조로 제조됩니다.구성 요소는 정밀 가공으로 뛰어난 정적 및 동적 경직성을 달성하면서 우수한 차원 안정성과 변형에 대한 저항성을 유지합니다.작업 테이블의 표면은 정밀하게 완성되어 있으며 효율적이고 안전한 작업 조각 클램핑을 위해 체계적으로 배치된 T 슬롯을 포함합니다.두 고 정밀 선형 가이드 라인은 침대 밑 각쪽에 설치됩니다, 가이드 슬라이드 전체에 균형 잡힌 부하 분포를 제공하고 기계 도구의 구조적 딱딱성, 견인력 및 압축 강도를 크게 향상시킵니다.드라이브 메커니즘은 정밀 공 나사 집합과 결합 한 AC 서보 모터를 사용 이중 측면 드라이브 구성, Y축을 따라 안정적이고 정확한 게리 이동을 가능하게합니다. 조절 가능한 레벨링 볼트는 침대 아래쪽에 균등하게 배치됩니다.침대와 작업 테이블의 레벨과 정렬을 편리하게 조정할 수 있습니다..

2- 이동용 랜트리
이동용 기판은 정밀 주사 및 가공을 통해 회색 주사철 (HT250) 으로 생산되며 견고하고 딱딱한 구조적 토대를 제공합니다.게트리의 앞 부분은 두 개의 높은 부하 용량 롤링 선형 안내 장치가 장착되어 있습니다., 두 개의 정밀 공 나사 집합 및 두 개의 서보 모터, 가동 헤드 슬라이드가 Y 축을 따라 정확하게 이동 할 수 있습니다.각 가동 헤드 슬라이드는 가공 작업을 위해 개별 구멍 가동 헤드갱트리 이동은 고밀도의 결합을 통해 세르보 모터에 의해 움직이고, 부드러운 움직임, 신뢰할 수있는 전송 및 정확한 위치화를 보장합니다.

3- 움직인 샐러:
움직이는 седло는 정밀 철 cast iron 구조적 집합체입니다. 안정적인 지원과 드릴 헤드에 대한 정확한 위치 제공을 위해 설계되었습니다.그것은 두 개의 높은 부하 용량 CNC 경화 가이드 슬라이드와 장착되어 있습니다, 정밀 공 나사 집합, 그리고 고 정밀 행성 적도기, 서보 모터에 연결이 전송 구성은 Z 축을 따라 굴착 머리를 구동하고 빠른 접근을 지원, 제어 된 공급, 빠른 후퇴 및 중지 작업. 또한 자동 칩 깰, 칩 제거 및 일시 중지 기능을 통합,가공 연속성 및 운영 효율성 향상.

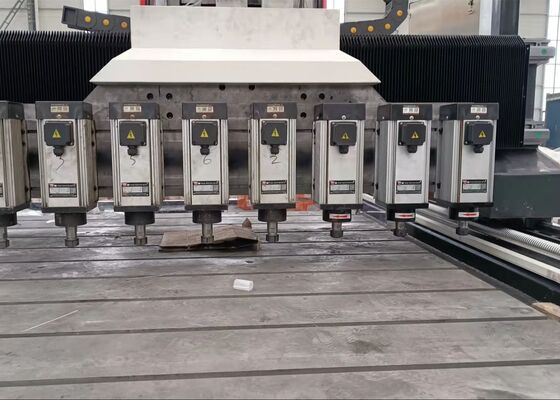

4뚫기 전력 머리:
굴착 전력 머리는 정밀 스핀드 집합을 직접 구동하는 전용 3 단계 스핀드 모터로 장착됩니다.스핀드는 다섯 줄의 일본 각 접촉 베어링 구성에 의해 지원, 앞면 3개, 뒷면 2개로 구성되어 안정적인 스핀드 지원을 제공하고 속도 조절을 가능하게 합니다.공급 메커니즘은 정밀 공 나사 집합과 결합 된 서보 모터에 의해 구동, 정확하고 반응적인 먹이 이동을 보장합니다. X 및 Y 축 시스템은 반 폐쇄 루프 제어 하에서 조정 된 움직임을 지원합니다.기계가 선형 및 원형 인터폴레이션 작업을 수행 할 수 있도록스핀드 코에는 ER 도구 홀더가 장착되어 있습니다.
