제품 상세 정보:
결제 및 배송 조건:
|
| LxW: | 13000x1000 mm | Gantry height: | 600mm |
|---|---|---|---|
| Spindle taper: | BT40-150 | Max.drilling diamter: | Φ30 mm |
| T-slot width: | 28mm | Tapping diameter: | M3-M10 |
| Spindle speed: | 30~6000 r/min | Servo spindle motor power: | 7.5KW |

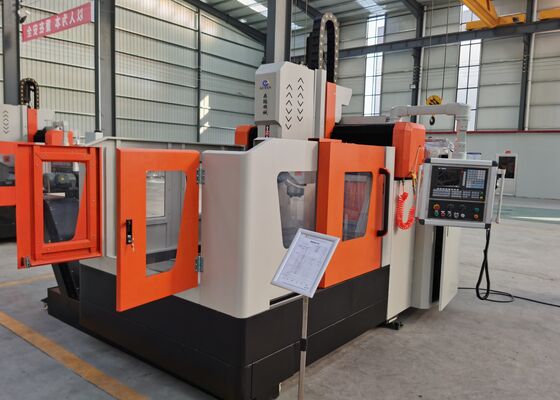

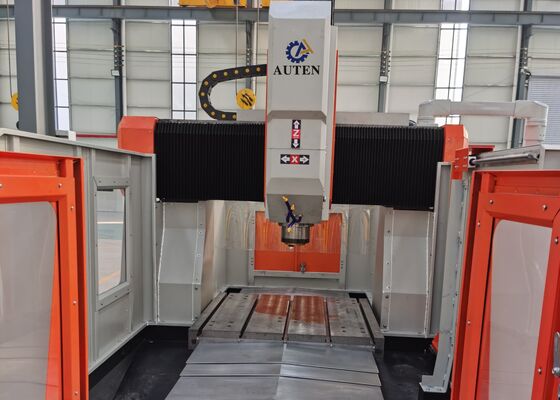

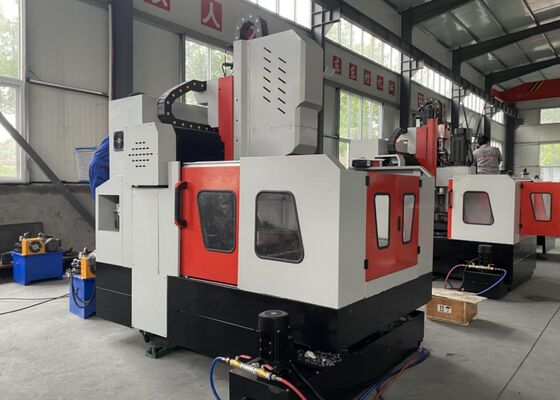

28mm T-슬롯 폭 CNC 플레이트 드릴링 및 밀링 머신, 최대 30mm 드릴링 직경
적용 분야:
이 CNC 갠트리 플레이트 드릴링 및 밀링 머신은 강철 플레이트 및 구조 부품에 대한 드릴링, 챔퍼링, 태핑, 밀링 및 보링을 포함한 모든 종류의 가공 작업을 수행하도록 맞춤 설계되었습니다. 플랜지, 디스크, 링 및 플레이트형 구조물과 같이 허용 가능한 두께 범위 내에서 여러 작업물에 대한 고효율 홀 가공 솔루션을 제공합니다. 이 장치는 관통 구멍 및 블라인드 홀 가공을 지원하며 단일 재료 부품뿐만 아니라 다층 복합 어셈블리도 처리할 수 있습니다. 최첨단 CNC 기술을 통합한 이 장비는 사용자 친화적인 작동, 자율 가공 기능 및 우수한 제작 정밀도를 특징으로 합니다. 효율성, 치수 정확도 및 작동 신뢰성을 우선시하는 대량 산업 생산에 최적의 선택입니다.
사양:
| 작업물 크기 | LxW | 13000x1000 mm |
| 갠트리 높이 |
600 mm (기초에 따라 결정될 수도 있습니다) |
|
| 워크벤치 | T-슬롯 폭 | 28mm |
| 드릴링 파워 헤드 | 수량 | 2 |
| 스핀들 테이퍼 | BT40-150 | |
|
최대 드릴링 직경 (일반 탄소강) |
Φ30 mm | |
| 태핑 직경 | M3-M10 | |
| 스핀들 속도 | 30~6000 r/min | |
| 서보 스핀들 모터 출력 | 7.5kW | |
| 스핀들 하단에서 작업대까지의 거리 | 200-600mm | |
|
파워 헤드 측면 이동(X축) |
최대 수평 스트로크 | 1000 mm |
| 측면 이동 속도 | 0~8 r/min | |
| 측면 이동용 서보 모터 출력 | 2.4kW | |
|
갠트리 종방향 이동 (Y축) |
최대 이송 스트로크 | 13000 mm |
| 이송 이동 속도 | 0~8 m/min | |
| 이송 서보 모터 출력 | 2x2.4kW | |
| 수직 램 이송 동작 (Z축) | 최대 스트로크 | 300 mm |
| 이동 속도 | 0~5 m/min | |
| 서보 모터 출력 | 7.5kW (브레이크) | |
| 3축 위치 결정 정밀도 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3축 반복 위치 결정 정밀도 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 전체 크기 | LxWxH | 13000x3000x2500 mm |
제품 특징
1. 이 기계는 대만산 선형 가이드 레일과 정밀 슬라이드 블록을 장착하여 각 축의 부드러운 움직임, 일관된 동적 성능 및 향상된 하중 용량을 보장하여 까다로운 중절삭 가공 작업을 처리합니다.
1). X축은 두 개의 롤링 선형 가이드 레일을 사용하여 횡방향 안내와 견고한 구조적 지지대를 제공하며, 이는 고속 드릴링 요구 사항을 완벽하게 충족합니다. AC 서보 모터는 정밀 볼 스크류 전송 장치를 구동하여 정밀한 위치 결정, 안정적인 축 이동 및 신뢰할 수 있는 선형 이송 성능을 달성합니다.
2). Y축의 경우 양쪽에 두 개의 중부하 롤링 선형 가이드 레일이 장착되어 있으며 각 레일에는 세 개의 사각 슬라이드 블록이 장착되어 견고하고 안정적인 갠트리 이동 프레임워크를 형성합니다. 이 구성은 낮은 마찰 저항, 빠른 급속 이송 속도, 효과적인 진동 감쇠 및 연장된 서비스 수명과 함께 뛰어난 구조적 강성과 주행 안정성을 제공합니다. 갠트리는 듀얼 서보 동기 드라이브 설정을 사용합니다. 양쪽에 장착된 서보 모터는 일치하는 볼 스크류 장치를 동시에 구동하여 동기 갠트리 이동과 고정밀 CNC 가공을 실현합니다.
3). 스핀들 캐리지는 네 개의 중부하 선형 가이드 레일로 지지되어 기계에 높은 구조적 강성, 뛰어난 위치 결정 정밀도, 유리한 동적 응답 및 고속 및 저속 절삭 조건 모두에서 일관된 움직임 성능을 부여합니다.
2. 이 기계는 대만산 정량 자동 윤활 시스템을 장착하여 윤활유 공급을 정밀하게 계량할 수 있습니다. 윤활 그리스는 선형 가이드 레일, 볼 스크류 및 랙 앤 피니언 드라이브 어셈블리와 같은 주요 이동 부품에 자동으로 공급됩니다. 이를 통해 전체 범위의 윤활을 달성하고 핵심 기계 부품의 서비스 수명을 크게 연장합니다. X축 및 Y축 어셈블리에는 방진 커버가 설치되어 있으며 작업대 주변에는 방수 스플래시 가드가 배치되어 있습니다. 이러한 보호 장치는 주요 부품을 보호하고 장비의 작동 신뢰성을 더욱 향상시킵니다.
3. 이 기계는 고정밀 절대 서보 모터를 사용하여 동작을 조절하며, RS232 통신 포트, 컬러 디스플레이 및 중국어 운영 인터페이스를 갖추고 있습니다. CNC 시스템은 기계 내 직접 작동과 외부 USB 데이터 가져오기를 모두 지원하여 편리한 프로그램 관리, 빠른 데이터 전송 및 유연한 가공 조절을 가능하게 합니다.
이 고성능 CNC 갠트리 플레이트 드릴링 및 마킹 기계는 플레이트형 작업물 및 구조용 강철 부품의 고정밀 가공을 위해 특별히 설계되었습니다. 플랜지, 디스크, 링, 평판 및 기타 유사한 부품의 가공에 적합하며, 작업물 두께는 기계의 지정된 유효 가공 범위 내로 유지됩니다.
구조용 강철 제작 공장에서 이 장비는 구조용 플레이트, 연결 플레이트 및 관련 부품에 정밀 드릴링 및 밀링 작업을 수행하여 강철 구조물의 정확한 위치 결정 및 신뢰할 수 있는 조립을 지원합니다. 풍력 발전 분야에서는 풍력 터빈 타워 섹션 및 대형 플랜지 부품에 대한 고정밀 가공을 제공하여 강력한 풍하중 및 상당한 온도 변동을 포함한 까다로운 작동 조건에서 치수 정확도와 구조적 무결성을 유지하는 데 도움이 됩니다. 교량 건설에서는 이 기계가 교량 거더, 지지 부품 및 구조 연결 어셈블리를 가공하여 장기간의 동적 하중을 견딜 수 있는 정확하고 내구성이 뛰어난 조인트를 생산하는 데 사용됩니다. 이 장비는 높은 가공 정밀도, 안정적인 작동 성능 및 다목적 처리 기능을 결합하여 구조용 강철 제작, 풍력 발전 장비 생산 및 주요 인프라 프로젝트에 대한 신뢰할 수 있는 제조 솔루션을 제공합니다.
