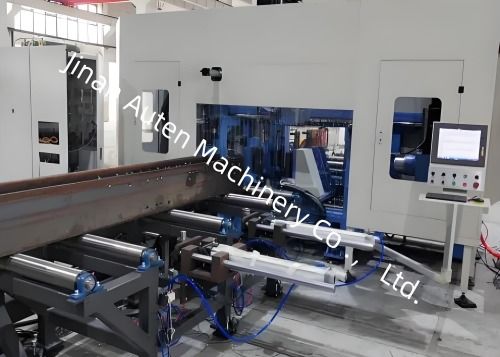

Bt40 스핀들 뚫어 톱어 강철 구조 H 빔 Cnc 드릴링 및 절단 기계 라인 5-30mm 드릴링 지름 범위

BT40 스핀들 구멍 톱니 모양 철강 구조 H 빔 CNC 굴착 및 절단 기계 라인 5-30MM 굴착 직경 범위

생산 라인의 목적:

이 생산 라인은 주로 H 모양의 철강, 채널 철강 및 기타 철강의 굴착, 타이핑, 톱 및 절단에 사용됩니다.

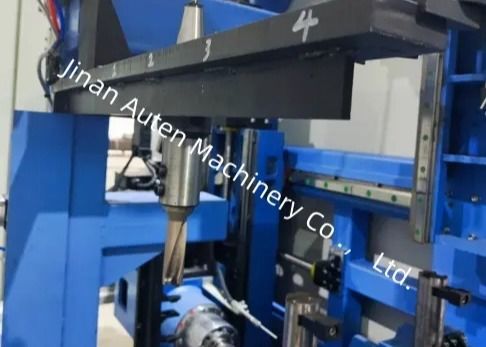

굴착 호스트는 3 BT40 고속 스핀드를 사용하여 강철의 3 면을 굴착합니다. 각 면에는 1 개의 스핀드가 있으며, 해당 라인 도구 매거지는 최대 4 개의 도구 사양을 수용 할 수 있습니다.CAD 도면을 처리 프로그램으로 변환 할 수 있습니다.; 그리고 다중 스핀드 동기 작동을 실현 할 수 있으며, 합리적으로 드릴링, 작업 조각 작동, 도구 변경, 스핀드 위치 및 기타 작업을 구성 할 수 있습니다.그래서 두 개나 세 개 같은 시간에 완료할 수 있습니다., 생산 효율성을 크게 향상시킵니다.

자르는 호스트는 띠 자리를 사용하여 정해진 길이로 강철을 자릅니다.

이 생산 라인은 고객들이 생산 라인의 미래 시스템 관리를 용이하게 하기 위해 통신 인터페이스를 예약합니다.

생산 라인 구조와 구성:

이 생산 라인은 두 개의 주요 부분으로 구성되어 있습니다: 굴착 생산 라인 및 톱니 생산 라인. 전기 부분은 또한 두 부분으로 나뉘어 있습니다.각각 톱니 톱니 톱니 톱니 톱니 톱니두 부분은 독립적으로 작동 할 수 있으며 버스를 통해 서로 통신 할 수 있습니다.

구성 요소:

이 생산 라인은 주로 로딩 수평 재료 테이블, 3D 드릴링 메인 머신, 3D 드릴링 공급 채널, 3D 드릴링 공급 장치, 3D 드릴링 배출 채널,냉각 시스템, 수압 시스템, 공기 시스템, 윤활 시스템, 전기 시스템 및 기타 부품.

생산 라인은 자동 생산에 편리한 고정 침대와 이동 작업 조각 구조를 채택

1수평물질 테이블 로딩

그것은 재료 테이블 브래킷, 컨베이어 체인, 환원 모터 등으로 구성되어 있으며, 그것은 강철을 공급 채널로 운송하는 데 사용됩니다.

로딩 수평 재료 테이블은 고객이 구입 한 직렬 기계에 연결됩니다.

2. 3차원 굴착 공급 채널

3차원 굴착 공급 채널은 파워 롤러를 사용하여 고객의 현장에서 정렬 기계에 연결, 정렬 프로필을 받아,그리고 자동으로 먹이 트롤리의 클램프 위치로 보내이 계획에서 롤러의 상위 평면 높이는 바닥에서 800mm입니다. 곧게하는 기계의 높이가 다르면 사용자는 조정해야합니다.공급 채널은 처리 될 작업 조각을 운반하는 데 사용됩니다.광 전기 스위치는 채널의 앞 끝에 설치되어 작업 조각의 앞쪽 끝을 감지하고 X 방향으로 처리 참조를 결정합니다.측면 밀어 장치 Y 방향으로 작업 조각의 거친 위치를 달성하기 위해 측면 위치 롤러에 대한 튼튼하게 작업 조각을 누르고 굽습니다.

주요S사양:
