제품 상세 정보:
결제 및 배송 조건:
|
| Condition: | New | LxW: | 3000x3000 mm |
|---|---|---|---|
| Gantry height: | 800 mm | Warranty: | 1 Year |
| Spindle taper: | BT50 | Max.drilling diameter: | Φ80 mm |
| Max.thickness: | ≤180 mm | Tapping diameter: | M3-M28 mm |
| 강조하다: | cnc 내부 비분쇄기,cnc 단면도 비분쇄기 |
||

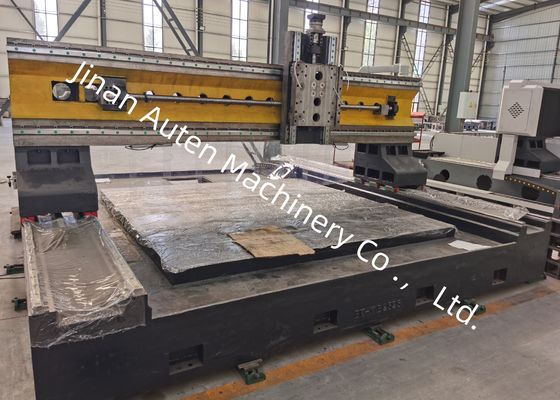

3000x3000mm CNC 플레이트 드릴링 및 밀링 머신 80mm 드릴링 직경
응용 분야:
플레이트/구조 부품의 드릴링, 챔퍼링, 태핑 및 밀링에 적합합니다.
이 장비는 주로 유효 범위 내에서 두께를 가진 플랜지, 디스크, 링 및 플레이트와 같은 공작물의 고효율 드릴링을 위해 설계되었습니다. 단일 재료 부품과 복합 재료 모두에서 관통 구멍과 블라인드 구멍의 드릴링을 수행할 수 있습니다. 공작 기계의 가공 공정은 디지털 방식으로 제어되어 매우 편리한 작동을 제공합니다. 자동화, 고정밀, 다품종 생산 및 대량 생산을 가능하게 합니다.
사양:
| 공작물 크기 | LxW | 3000x3000 mm |
| 갠트리 높이 | 800 mm | |
| 드릴링 파워 헤드 | 수량 | 1 |
| 스핀들 테이퍼 | BT50 | |
| 최대 드릴링 직경 | Φ80 mm | |
| 최대 두께 | ≤180 mm | |
| 태핑 직경 | M3-M28 mm | |
| 스핀들 속도 | 30~3000 r/min | |
| 서보 스핀들 모터 출력 | 30kW | |
| 스핀들 하단에서 작업대까지의 거리 | 200-800mm | |
|
파워 헤드의 측면 이동 (X축) |
최대 수평 스트로크 | 3000 mm |
| 측면 이동 속도 | 0~9 r/min | |
| 측면 이동용 서보 모터 출력 | 1x2.4 kW | |
| 갠트리 종방향 이동 (Y축) | 최대 이송 스트로크 | 3000 mm |
| 이송 이동 속도 | 0~9 m/min | |
| 이송 서보 모터 출력 | 2x2.4 kW | |
| 수직 램 이송 운동 (Z축) | 최대 스트로크 | 600 mm |
| 이동 속도 | 0~8 m/min | |
| 서보 모터 출력 | 1x2.4 kW | |
| 3축 위치 정확도 | X/Y/Z/A/B/C |
0-0.01mm/1000mm |
| 3축 반복 위치 정확도 | X/Y/Z/A/B/C | 0-0.01mm/1000mm |
기계 구조:
기계 베드는 주철 구조로, 주로 작업대, 이동식 갠트리, 이동식 슬라이딩 새들, 드릴링 및 밀링 파워 헤드, 자동 윤활 장치, 보호 장치, 순환 냉각 장치, 디지털 제어 시스템 및 전기 시스템 등으로 구성됩니다. 지지 및 안내를 위해 롤링 하드 레일 페어를 채택하고, 전송을 위해 정밀 리드 스크류 페어를 채택하여 공작 기계가 높은 위치 정확도와 반복 위치 정확도를 달성하도록 보장합니다.
1. 작업대:
작업대는 회주철(HT250)로 제작되었으며, 2차 템퍼링 및 파워 처리를 거쳐 내부 품질과 치수 안정성을 보장합니다. 작업 표면은 주조 구조를 특징으로 합니다.
2. 이동식 갠트리:
이동식 갠트리는 회주철(HT250)로 구성됩니다. 갠트리의 전면에는 초고 하중 지지 용량을 가진 두 개의 롤링 선형 가이드 페어, 정밀 볼 스크류 세트 및 서보 모터가 장착되어 파워 헤드 슬라이드가 Y축으로 기능할 수 있도록 합니다. 동일한 방향으로 이동할 때 드릴링 파워 헤드는 파워 헤드 슬라이드 플레이트에 장착됩니다. 갠트리의 이동은 정밀 커플링을 통해 서보 모터에 의해 구동되는 볼 스크류의 회전을 통해 이루어집니다.
이 장비는 주로 유효 범위 내에서 두께를 가진 플랜지, 디스크, 링 및 플레이트와 같은 공작물의 고효율 드릴링을 위해 설계되었습니다. 단일 재료 부품과 복합 재료 모두에서 관통 구멍과 블라인드 구멍의 드릴링을 수행할 수 있습니다. 공작 기계의 가공 공정은 디지털 방식으로 제어되어 매우 편리한 작동을 제공하며, 자동화, 고정밀, 다품종 생산 및 대량 생산을 가능하게 합니다.
이 샘플들은 다양한 일반적인 사양과 가공 시나리오를 다루므로 사용자는 가공 품질, 치수 정확도 및 표면 마감을 직접 검사하여 공작 기계의 성능과 특정 생산 요구 사항에 대한 적합성을 평가하기 위한 실질적인 참조를 제공할 수 있습니다.
