제품 상세 정보:
결제 및 배송 조건:
|
| 길이 × 폭 (mm): | 3000 × 2500 | 갠트리 높이 (MM): | 1000 |
|---|---|---|---|
| T-슬롯 폭 (mm): | 28 | 스핀들 테이퍼 구멍: | BT50-190 |
| 시추 직경 (일반 탄소강) (MM): | φ1-φ90 | 직경 태핑 (mm): | M3-M30 |
| 방추 속도 (R/Min): | 30~3000 | 서보 스핀들 모터 파워 (KW): | 22 |
| 강조하다: | cnc 공구 비분쇄기,cnc 내부 비분쇄기 |
||

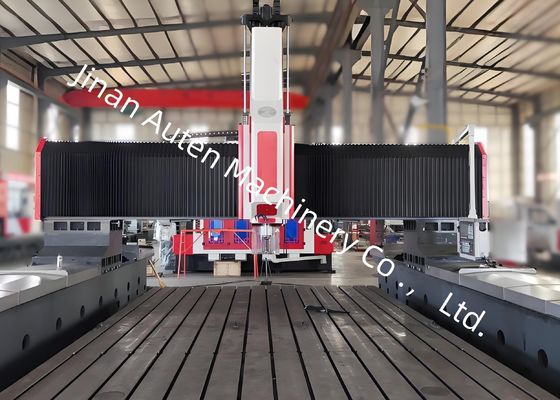

100mm 갠트리 높이 고성능 CNC 플레이트 드릴링 머신 22kw 서보 스핀들 모터 전원
장비 적용:
이 기계 CNC 갠트리 드릴링 및 밀링 머신 시리즈는 주로 플레이트/구조 부품의 드릴링, 모따기, 태핑, 밀링 및 보링 작업에 사용됩니다. 플랜지, 디스크, 링 및 플레이트와 같은 공작물에 효과적으로 구멍을 뚫으며, 유효 범위 내에서 두께를 갖습니다. 단일 재료 부품과 복합 재료 모두에서 관통 구멍과 블라인드 구멍을 뚫을 수 있습니다. 공작 기계의 가공은 디지털 방식으로 제어되어 작동이 매우 편리합니다. 자동화, 고정밀, 다품종 및 대량 생산을 가능하게 합니다.
장비 구조:
이 장비는 주로 주철 베드 워크벤치, 이동식 갠트리, 이동식 새들, 드릴링 및 밀링 파워 헤드, 자동 윤활 장치 및 보호 장치, 순환 냉각 장치, 디지털 제어 시스템 및 전기 시스템으로 구성됩니다. 롤링 가이드웨이는 지지 및 안내를 제공하며, 정밀 스크류 드라이브는 높은 위치 정확도와 반복성을 보장합니다.
1. 베드 및 워크테이블:
베드와 워크테이블은 회주철(HT250)로 일체형 주물로 제작되었으며, 2차 어닐링 및 에이징 처리를 거쳐 변형 없이 우수한 동적 및 정적 강성을 보장하기 위해 정밀 가공되었습니다. 워크테이블 표면은 공작물 클램핑을 위해 합리적인 레이아웃으로 배열된 정밀 가공 T 슬롯을 특징으로 합니다. 베드 베이스는 각 측면에 두 개의 고정밀 선형 가이드웨이를 갖추고 있어 가이드웨이 슬라이드에 균일한 힘 분포를 보장하여 공작 기계의 강성과 인장 및 압축력에 대한 저항력을 크게 향상시킵니다. 구동 시스템은 AC 서보 모터와 정밀 볼 스크류 쌍을 사용하여 양면 구동을 채택하여 갠트리가 Y축을 따라 이동할 수 있도록 합니다. 조절 가능한 볼트가 베드 베이스에 분산되어 베드와 워크테이블의 수평 레벨을 편리하게 조정할 수 있습니다.
2. 이동식 갠트리:
이동식 갠트리는 회주철(HT250)로 제작되었으며 갠트리 전면에 두 개의 초고 하중 베어링 롤링 선형 가이드웨이가 설치되어 있습니다. 정밀 볼 스크류 쌍과 서보 모터 세트는 파워 헤드 슬라이드가 X축 방향으로 이동할 수 있도록 합니다. 드릴링 파워 헤드는 파워 헤드 슬라이드에 설치됩니다.
3. 이동 새들:
이동 새들은 정밀 주철 구조 부품입니다. 두 개의 고하중 베어링 CNC 선형 가이드웨이, 정밀 볼 스크류 어셈블리 세트, 서보 모터에 연결된 고정밀 유성 감속기를 갖추고 있습니다. 또한 질소 밸런스 실린더를 특징으로 합니다. 볼 스크류의 부하를 줄이고 수명을 연장하기 위해 파워 헤드의 무게를 균형 있게 유지합니다. 드릴링 파워 헤드를 Z축 방향으로 이동시켜 급속 이송, 작업 이송, 급속 후퇴 및 정지와 같은 기능을 가능하게 합니다. 또한 자동 칩 브레이킹, 칩 제거 및 일시 중지 기능도 갖추고 있습니다.
기술 매개변수 표:
| 이름 | 항목 | 매개변수 값 |
| 최대 공작물 가공 치수 | 길이 × 너비 (mm) | 3000*2500 |
| 갠트리 높이 (mm) | 1000 (기초에 따라 결정 가능) | |
| 워크벤치 | T 슬롯 너비 (mm) | 28 |
| 수직 램 타입 드릴링 파워 헤드 | 수량 (단위) | 1 |
| 스핀들 테이퍼 구멍 | BT50-190 | |
| 드릴링 직경 (일반 탄소강) (mm) | Φ1-Φ90 | |
| 태핑 직경 (mm) | M3-M30 | |
| 스핀들 속도 (r/min) | 30~3000 | |
| 서보 스핀들 모터 전원 (kW) | 22kw | |
| 스핀들 하단 면에서 워크테이블까지의 거리 (mm) | 200-1200 | |
| 파워 헤드 측면 이동 (X축) | 최대 측면 이동 (mm) | 2500 |
| 측면 이동 속도 (m/min) | 0~8 | |
| 측면 이동 서보 모터 전원 (kW) | 4.2*1 | |
| 갠트리 종방향 이동 (Y축) | 최대 이송 이동 (mm) | 3000 |
| 이송 이동 속도 (m/min) | 0~8 | |
| 이송 서보 모터 전원 (kW) | 4.2*2 | |
| 수직 슬라이드 이송 운동 (Z축) | 최대 이동 (mm) | 1000 |
| 이동 속도 (m/min) | 0~6 | |
| 서보 모터 전원 (kW) | 3.6*1 (브레이크) | |
| 3축 위치 정확도 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3축 반복 위치 정확도 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 외부 치수 | 8200*6500*5000mm | |
