잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| 작업 조각의 최대 크기 L × W (MM): | 1500 × 800 | 맥스. 펀칭 지름 (MM): | φ26 |
|---|---|---|---|
| 펀치력(kN): | 1000 | Marking force (kN): | 800 |
| 문자크기(mm): | 14×10×19 | No. of character: | 12 |
적용 가능한 산업:

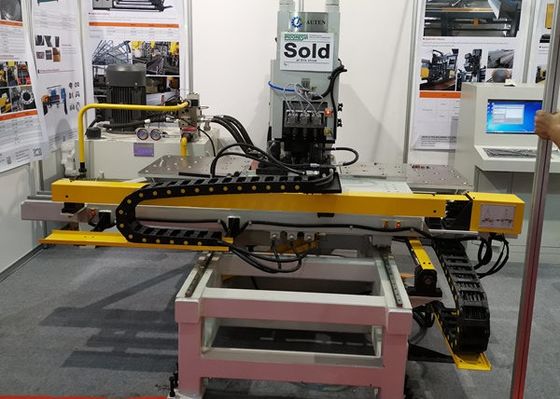

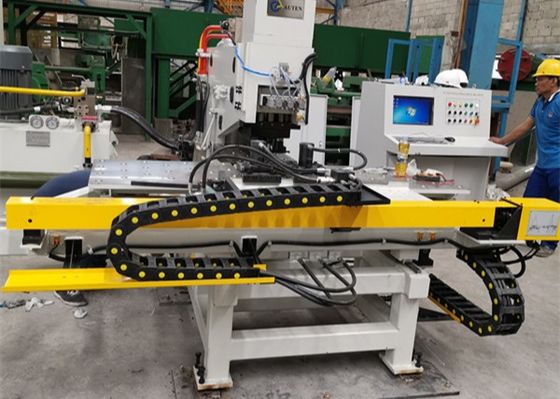

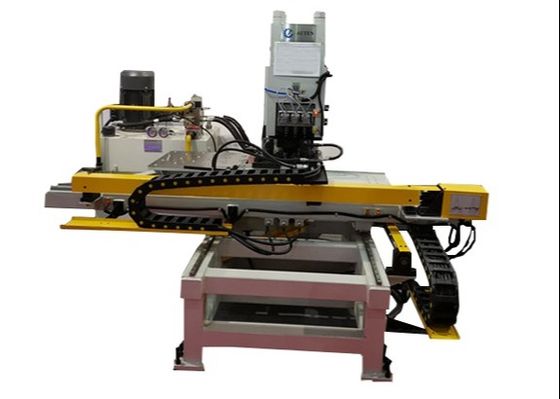

이 장비는 특히 철강 타워 산업 내에서 철강 판에 구멍을 뚫고 표시하고 구멍을 뚫을 수 있도록 설계되었습니다.뚫기, 그리고 다른 산업 분야에 걸쳐 금속 판에 표시 작업을 수행합니다.
제품 특징:

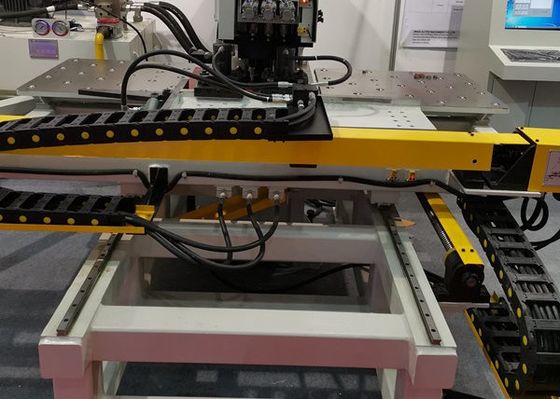

1.견고한 구조 설계 및 고급 작동 기계 프레임은 C형 판 용접을 통해 구성되어 있으며, 우수한 딱딱성을 보장하고 넓은 작업 공간을 제공합니다.3개의 다이 스테이션으로 장착된, 표시를 위해 전용을 포함하여, 기계는 자동 다이 스테이션 전환을 가능하게합니다. 클램핑 시스템은 다양한 작업 조각에 잘 적응합니다.원점 참조로 제로 바플을 이용하고 공을 운반하는 작업 테이블에 있는 작업 부품을 지지하는X축 및 Y축의 움직임은 세로 모터와 볼 스크루 드라이브에 의해 정확하게 제어되며, 펀칭 위치는 PLC 시스템으로 관리되며, 완전히 자동화된 가공 프로세스를 가능하게합니다.작업 조각 프로그램이 운영자에 의해 입력되면, 후속 작업에 재사용 할 수 있습니다.
2고효율의 CNC 작업
첨단 CNC 기술과 세르보 모터로 구동되는 공급 메커니즘을 활용하여 기계는 예외적인 처리 효율성을 제공하며 작업 기간 동안 안정적인 작업 조각 정밀도를 보장합니다.
3.모듈 구성 요소 설계
주요 기능 구성 요소는 모듈형 조립 구조로 설계되어 간편한 유지 보수 및 수리 중단 시간을 최소화합니다.
4.다기능 처리
단 하나의 판에서 펀칭, 마크링 및 드릴링 작업을 수행하여 생산 작업 흐름을 효율화하고 생산성을 향상시킬 수 있습니다.
5.최적화된 드릴링 유닛
드릴링 유닛은 빠른 하락, 가공 중에 느린 공급 및 빠른 후퇴와 같은 기능을 통합하여 운영 효율성을 최적화하고 전체 처리 시간을 줄입니다.
6.사용자 친화적 인 프로그래밍
프로그래밍 프로세스는 직관적이고 유연합니다.사용자는 구멍 직경, 위치 및 작업 조각 양을 컴퓨터에 직접 입력 할 수 있습니다.또한 기계는 로프팅 소프트웨어로 생성된 프로그램을 지원하고 CAD/CAM 데이터의 직접 변환을 허용합니다.기존 설계 및 제조 시스템과 원활한 통합을 보장합니다..
S사양:
| 모델 | BNC100 | BNCZ100 | ||
| 작업 조각의 최대 크기 L × W ((mm) | 1500×800 | |||
| 최대 펀칭 지름 (mm) | Φ26 | |||
| 최대 굴착 지름 (mm) | / | Φ50 | ||
| 판 두께 (mm) | 펀칭 | 5·25 (Q235) | ||
| 뚫기 | 40 | |||
| 펀치 힘 (kN) | 1000 | |||
| 표시력 (kN) | 800 | |||
| 구멍과 판 가장자리 사이의 최소 거리 (mm) | 펀칭 | 25 | ||
| 뚫기 | 구멍 직경에 따라 달라집니다. | |||
| 문자 크기 (mm) | 14×10×19 | |||
| 캐릭터 번호 | 12 | |||
| 다이 스테이션 | 3 | 4 | ||
| 뚫기 가속도 (mm/min) | / | 25~280 | ||
| 뚫기 스핀드 스턴드 (mm) | / | 180 | ||
| 굴착 스핀들 회전 속도 (r/min) | / | 120~560 | ||
| 정확성 | GB2694에 따라 | |||
| 프로그래밍 모드 | 키보드, RS232 인터페이스 및 USB 인터페이스로 입력 | |||
| 전체 차원 L × W × H (mm) | 3200 × 3000 × 1900 | 3200 × 3000 × 2600 | ||
| 기계 무게 (kg) | 약 5400 | 약 5800 | ||
