제품 상세 정보:
결제 및 배송 조건:
|
| LxW: | 1600 x 1600 mm | Gantry height: | 600mm |
|---|---|---|---|
| Spindle taper: | BT50 | Max.drilling diamter: | Φ75 mm |
| Max.thickness: | ≤180 mm | Tapping diameter: | M3-M28 |
| Spindle speed: | 30~3000 r/min | ||
| 강조하다: | 1600mm 판 뚫기 밀링 기계,세르보 모터 판 뚫기 기계 |
||

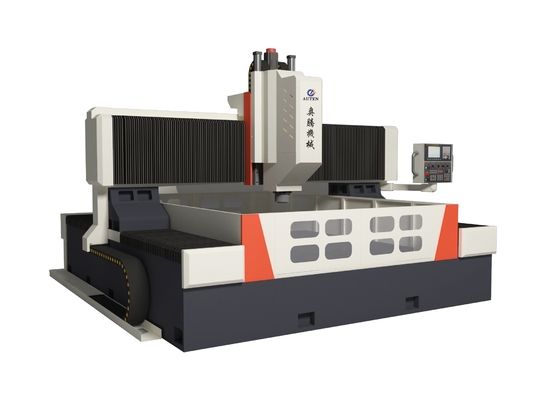

CNC 판 뚫기 및 프레싱 기계 모델 PHD1616

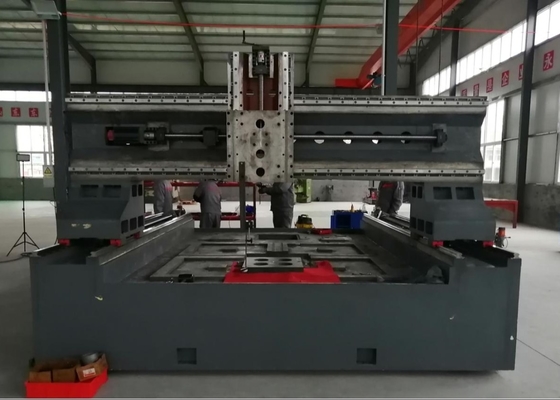

기계 구조:
기계 침대는 주로 작업 테이블, 이동 가능한 게트리, 이동 가능한 슬라이딩 샐러, 드릴링 및 프레싱 전력 헤드, 자동 윤활 장치, 보호 장치,순환 냉각 장치, 디지털 제어 시스템, 전기 시스템 등 롤링 하드 레일 쌍 지원 및 안내, 정밀 리드 나사 쌍 드라이브,기계 도구는 높은 위치 정확성과 반복 위치 정확성을 가지고 있습니다..
1. W오크 벤치
작업판은 회색 철 (HT250) 으로 만들어졌으며, 중차 완화 및 진동 노화 처리로 완성되었으며, 단단하고 변형이 없습니다. 작업 표면은 주름 구조를 채택합니다.
2이동식 기판:
이동용 턴트리는 회색 주사철 (HT250) 으로 만들어집니다. 턴트리의 앞면에는 2개의 초고급 운반능력 롤링 선형 가이드 쌍이 장착되어 있습니다.정밀 공 나사 세트 및 서보 모터, 그래서 전력 헤드 슬라이드는 Y 축으로 사용됩니다. 같은 방향으로 움직일 때, 드릴링 전력 헤드는 전력 헤드 슬라이드 플레이트에 설치됩니다.게트리 움직임은 정밀 결합을 통해 서보 모터에 의해 구슬 나루의 회전으로 실현됩니다.
3- 이동식 седло:
슬라이딩 샐러드는 정밀 합철 구조입니다. 슬라이딩 샐러드는 두 개의 초고 부하를 운반하는 CNC 하드 트랙 슬라이딩 테이블이 장착되어 있습니다.정밀 공 나사 쌍의 세트와 높은 정밀의 행성 적도기 서보 모터에 연결 파도 전력을 구동 머리가 Z 축 방향으로 이동, 빠른 전력 헤드의 빠른 전진, 전진, 빠른 역행, 정지 및 기타 작업을 실현 할 수 있습니다. 자동 칩 끊기, 칩 제거 및 일시 중지 기능을 가지고 있습니다.
4부어 전력 머리:
S사양:
| 작업 조각 크기 | LxW | 1600x1600mm |
| 갱트리 높이 | 600mm | |
| D릴링 파워 헤드 | 큐티 | 1 |
| 스핀드 톱니 | BT2국제산업 | |
| 최대 굴착 지름 | Φ75mm | |
| 최대 두께 | ≤ 180mm | |
| 터킹 지름 | M3-M28 | |
| 스핀드 속도 | 30~3000 r/min | |
| 세르보 스핀드 모터 파워 | 15kW | |
| 스핀드 아래쪽 끝에서 작업 테이블까지의 거리 | 200~600mm | |
|
동력 헤드의 측면 이동 (X축) |
최대 수평 주름 | 1600mm |
| 측면 이동 속도 | 0~9 r/min | |
| 세르보 모터 전력 | 2.4kW | |
| 갱트리 길쭉한 움직임 (Y축) | 최대 공급 도동 | 1600mm |
| 피드 이동 속도 | 0~9m/min | |
| 세르보 모터 전력 | 2x2.4kW | |
| 수직 램 공급 운동 (Z 축) | 맥스. 스트로크 | 400mm |
| 이동 속도 | 0~8m/min | |
| 세르보 모터 전력 | 2.4 kW (브레이크) | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C | 0-0.02mm/1000mm |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C | 0-0.01mm/1000mm |
| 도구: | 4턱 자중심 수압 턱 | |
| 기계 무게 | 약 11.5T | |
| 전체 크기 | LxWxH | 5300x3400x2700mm |
