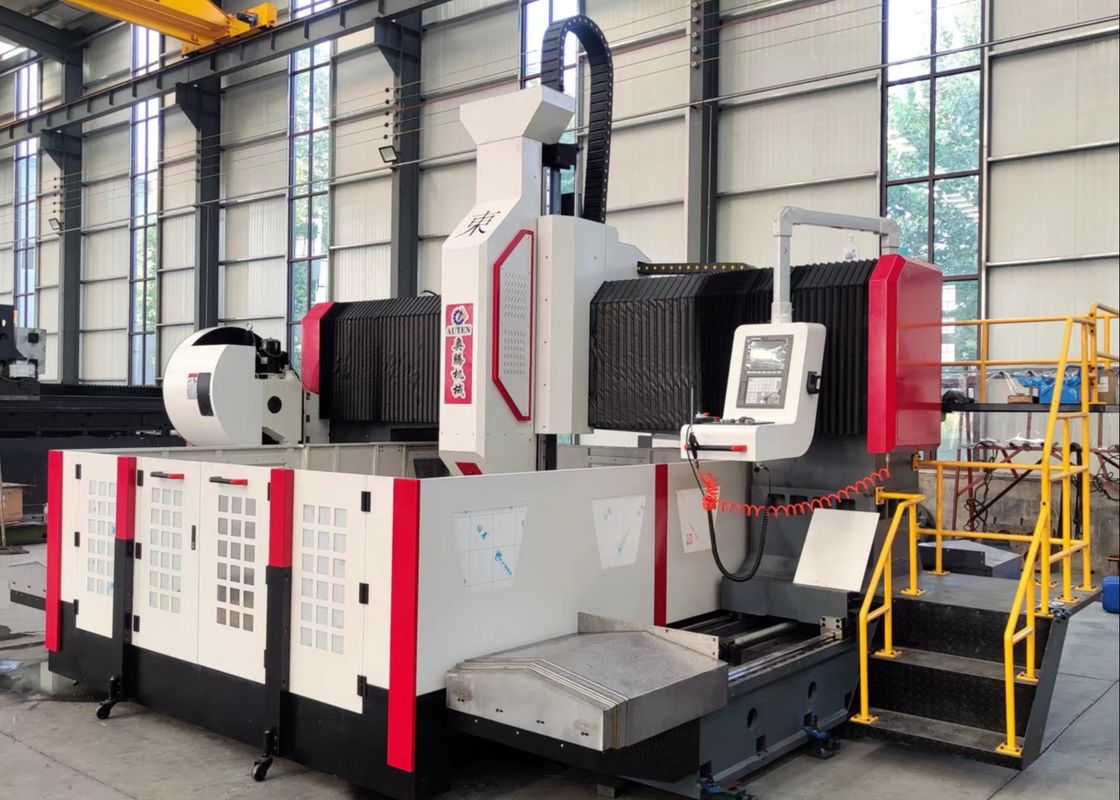

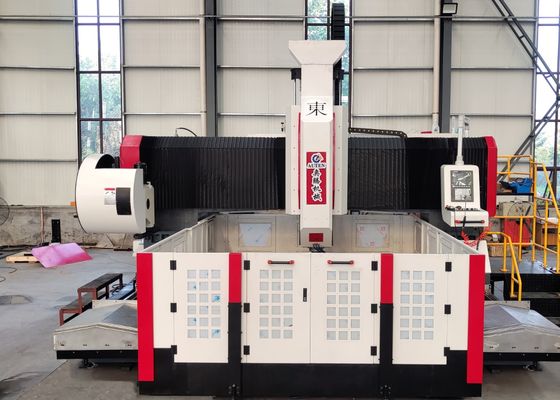

고효율 가공을 위한 고속 CNC 판 뚫기 및 프레싱 기계

고속CNC판뚫기그리고 밀링기계M오델PHD2525

적용:

판/구조 부품의 굴착, 캄퍼링, 터핑 및 프레싱에 사용됩니다.

그것은 주로 고 효율의 뚫기 처리 플랜지, 디스크, 고리, 판 및 두께가 유효 범위 내의 다른 작업 조각에 사용됩니다.구멍을 뚫고 맹 구멍을 뚫는 것은 단일 재료 부품과 복합 재료에서 실현 될 수 있습니다.. 기계 도구의 가공 과정은 디지털로 제어되며 작업이 매우 편리합니다. 자동화, 고 정밀, 여러 종류 및 대량 생산을 실현 할 수 있습니다.

기계 구조:

기계 침대는 주로 작업 테이블, 이동 가능한 게트리, 이동 가능한 슬라이딩 샐러, 드릴링 및 프레싱 전력 헤드, 자동 윤활 장치, 보호 장치,순환 냉각 장치, 디지털 제어 시스템, 전기 시스템 등 롤링 하드 레일 쌍 지원 및 안내, 정밀 리드 나사 쌍 드라이브,기계 도구는 높은 위치 정확성과 반복 위치 정확성을 가지고 있습니다..

1침대와 작업판:

침대는 직사각형 튜브 용접 된 부분으로, 가공 전에 높은 온도에서 굽히고, 반 완성 후 두 번 굽히어 스트레스를 제거하고, 가공을 완료합니다.그것은 기계 도구의 정확성의 안정성을 보장 할 수 있습니다작업 테이블은 회색 철 (HT250) 의 통합 주조로, 두 번째 고름 및 노화 처리 후 완성되며, 좋은 동적 및 정적 경직성 및 변형이 없습니다.잘 계획된 T-슬롯이 작업 표면 평면에 작업 조각을 클램핑2개의 고정도 선형 가이드가 침대 밑의 양쪽에 설치되어 있습니다.가이드 레일은 균일하게 스트레스가 될 수 있도록 그리고 크게 기계 도구의 딱딱함과 팽창 및 압축 능력을 향상. 드라이브 시스템은 AC 세르보 모터와 정밀 공 나사 쌍을 채택합니다. Y 축 방향으로 gantry 이동합니다. 조정 볼트는 침대 하단에 분포,침대 작업판의 레벨을 쉽게 조정할 수 있습니다.침대의 바닥 표면에 배치되어 침대의 작업판의 수준을 쉽게 조정할 수 있습니다.

이동용 갱트리

이동용 기판은 회색 철 (HT250) 으로 鋳造되어 있으며, 기판의 앞쪽에 초고급 운반 능력을 가진 두 개의 선형 안내 레일이 설치되어 있습니다.정밀 공 나사 쌍의 세트 및 서보 모터 힘 머리 슬라이드 플레이트 X 축 방향으로 이동, 그리고 파리 전력 헤드는 전력 헤드 슬라이드 플레이트에 설치됩니다.선반의 움직임은 정밀 결합을 통해 공 나트 공 나리의 회전을 운전 서보 모터에 의해 실현됩니다.

S사양:
