제품 상세 정보:
결제 및 배송 조건:
|
| LXW: | 2000x2000mm | 갱트리 높이: | 600 밀리미터 |
|---|---|---|---|
| 가늘고 긴 테이프녹화자: | BT50-150 | 최대 드릴링 직경: | φ50 mm |
| 최대 두께: | ≤160 mm | 터킹 지름: | M3-M28 |
| T- 슬롯 너비: | 28mm | 서보 스핀들 모터 동력: | 22 kw |
| 강조하다: | 내구성이 뛰어난 CNC 플레이트 드릴링 머신,안정적인 CNC 플레이트 드릴링 머신 |
||
Application:

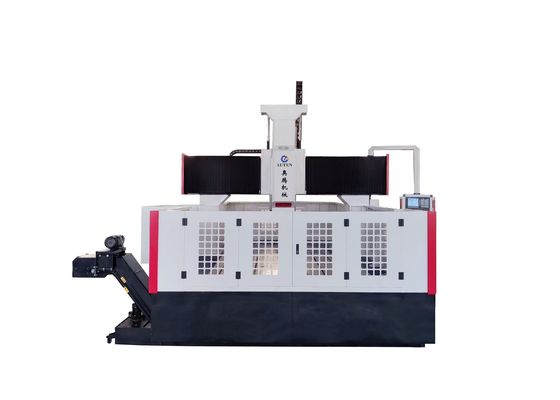

CNC 갠트리 드릴링 및 밀링 머신은 주로 유효 가공 범위 내에서 두께에 관계없이 플랜지, 디스크, 링, 플레이트 등 판재/구조 부품에 대한 드릴링, 챔퍼링, 태핑 및 밀링 작업을 수행하도록 설계되었습니다. 단일 재료 부품과 복합 재료 모두에서 관통 구멍과 블라인드 구멍을 드릴링할 수 있습니다. 가공 공정은 디지털 방식으로 제어되어 사용자 친화적인 작동을 보장하며, 높은 정밀도, 여러 제품 종류에 대한 적응성, 대량 생산을 위한 확장성을 갖춘 자동 생산을 지원합니다.
Equipment Structure:
장비는 주로 베드 워크테이블, 이동식 갠트리, 이동식 슬라이딩 새들, 드릴링 및 밀링 파워 헤드, 자동 윤활 시스템, 보호 메커니즘, 순환 냉각 장치, 수치 제어 시스템 및 전기 시스템으로 구성됩니다. 롤링 가이드 쌍에 의해 지지 및 안내되고 정밀 리드 스크류 쌍에 의해 구동되는 이 공작 기계는 높은 위치 정확도와 반복 위치 정확도를 자랑합니다.
Machine Bed and Workbench:
머신 베드는 용접 후 어닐링 및 정밀 가공을 거쳐 뛰어난 동적 및 정적 강성과 영구적인 치수 안정성을 보장합니다. 베드 베이스의 양쪽에 두 개의 고정밀 선형 가이드가 장착되어 가이드 슬라이더에 걸쳐 균일한 힘 분포를 가능하게 하고 기계의 강성, 인장 강도 및 압축 저항을 크게 향상시킵니다. 구동 시스템은 AC 서보 모터와 정밀 볼 스크류 어셈블리를 페어링하여 양면 구동을 사용하며, 갠트리가 Y축을 따라 이동하도록 합니다. 또한 워크벤치는 안전한 공작물 고정을 위해 유압 실린더 클램핑 시스템과 통합되어 있습니다.
Mobile Gantry:
이동식 갠트리는 회주철(HT250) 주물로 제작되었으며, 전면에 두 개의 초고하중 롤링 선형 가이드가 장착되어 있습니다. 정밀 볼 스크류 세트는 서보 모터와 함께 파워 헤드 슬라이드 플레이트가 X축을 따라 이동할 수 있도록 하며, 드릴링 파워 헤드는 이 슬라이드 플레이트에 부착됩니다. 갠트리의 이동은 서보 모터에 의해 촉진되며, 서보 모터는 정밀 커플링을 통해 볼 스크류의 볼 스크류 너트 회전을 구동하여 부드럽고 정밀한 움직임을 달성합니다.
Specifications:
| Workpiece size | LxW | 2000x2000 mm |
| Gantry height | 600 mm | |
| Workbench | T-slot width | 28mm |
| Drilling power head | Qty. | 1 |
| Spindle taper | BT50-150 | |
| Max.drilling diameter | Φ50 mm | |
| Max.thickness | ≤160 mm | |
| Tapping diameter | M3-M28 | |
| Spindle speed | 30~3000 r/min | |
| Servo spindle motor power | 22kW | |
| Distance from the lower end of the spindle to the worktable | 200-600mm | |
|
Lateral movement of power head (X axis) |
Max.horizontal stroke | 2000 mm |
| Lateral movement speed | 0~8 r/min | |
| Servo motor power for lateral movement | 2.4kW | |
| Gantry longitudinal movement (Y axis) | Max. feed stroke | 2000 mm |
| Feed moving speed | 0~8 m/min | |
| Feed servo motor power | 2x2.4kW | |
| Vertical ram feed motion (Z axis) | Max. stroke | 400 mm |
| Moving speed | 0~8 m/min | |
| Servo motor power | 2.4kW (Brake) | |
| Three-axis positioning accuracy | X/Y/Z/A/B/C | ±0.015/1000mm |
| Three-axis repeat positioning accuracy | X/Y/Z/A/B/C | ±0.01/1000mm |
| Overall size | LxWxH | 5300x3800x2700 mm |
