제품 상세 정보:
결제 및 배송 조건:
|
| Workpiece size: | 3000x3000 mm | Gantry height: | 800mm |
|---|---|---|---|
| Max.drilling diameter: | 80mm | Servo spindle motor power: | 30KW |
| Overall size: | 4800x4500x3200 mm | Max.thickness: | ≤180 mm |
| Max.horizontal stroke: | 3000mm | Lateral movement speed: | 0~9 r/min |
| 강조하다: | BT50 CNC 판 뚫기 기계,30 KW CNC 판 뚫기 기계 |
||

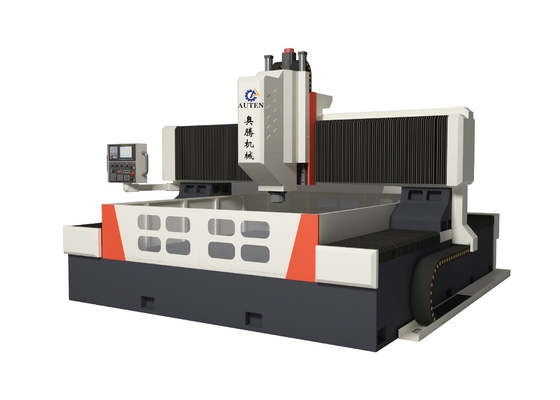

3000*3000 공작물 크기 CNC 플레이트 드릴링 머신 모델 PHD3030 30KW 서보 스핀들 모터 전원
드릴링 파워 헤드:
드릴링 파워 헤드는 전용 서보 스핀들 모터를 채택하고, 기어드 동기 벨트는 토크를 증가시켜 정밀 스핀들을 구동합니다. 스핀들은 3개의 전면, 2개의 후면, 5열의 일본 앵귤러 콘택트 베어링을 채택하여 무단 변속을 실현합니다. 스핀들에는 공구 교환 시스템이 장착되어 공구 교환이 빠르고 편리하며, 이송은 서보 모터와 볼 스크류로 구동됩니다. X축과 Y축은 연결될 수 있으며, 반폐쇄 루프 제어를 사용하여 선형 및 원형 보간 기능을 실현할 수 있습니다. 스핀들 끝은 BT50 테이퍼 구멍이며, 이탈리아 Rotofors 고속 회전 조인트가 장착되어 있으며, 고속 U 드릴링 센터를 사용하여 물을 배출할 수 있습니다.
자동 윤활 장치 및 보호 장치:
대만의 오리지널 체적 부분 압력 자동 윤활 장치가 장착되어 가이드 레일, 스크류, 랙 등 다양한 운동 쌍을 사각지대 없이 자동으로 윤활하여 공작 기계의 수명을 보장합니다. 공작 기계의 X축과 Y축에는 방진 보호 커버가 장착되어 있으며, 작업대 주변에는 방수 배플이 설치되어 있습니다.
GSK CNC 제어 시스템:
GSK CNC 드릴링 머신 전용 시스템. 모터는 고정밀 절대값 시리즈 서보 모터, RS232 인터페이스 및 컬러 디스플레이, 중국어 작동 인터페이스, 현장/외부 USB 입력을 통해 구동됩니다.
1. 칩 브레이킹 기능으로, 칩 브레이킹 시간과 칩 브레이킹 주기를 사람-기계 인터페이스에서 설정할 수 있습니다.
2. 공구 리프팅 기능으로, 공구 리프팅 높이를 사람-기계 인터페이스에서 설정할 수 있습니다. 이 높이까지 드릴링하면 드릴이 공작물 상단으로 빠르게 들어 올려진 다음 칩을 제거한 다음 드릴링 표면으로 빠르게 전진하여 자동으로 전환됩니다.
3. 집중 작동 제어 상자 및 휴대용 장치는 프로그래밍, 저장, 표시 및 통신을 용이하게 하기 위해 수치 제어 시스템을 채택합니다. 작동 인터페이스에는 사람-기계 대화, 오류 보상 및 자동 경보 기능이 있습니다.
4. 장비는 가공 전에 구멍 위치를 미리 보고 재검사하는 기능이 있어 작동이 매우 편리합니다.
중앙 물 여과 시스템:
중앙 물 여과 시스템이 장착되어 절삭 냉각수의 불순물을 효과적으로 여과할 수 있습니다. 내부 물 분사 시스템은 가공 중 공구에 철 핀이 감기는 것을 방지하고, 공구 마모를 줄이며, 공구 수명을 연장하고, 공작물 표면 마감을 개선하며, 공구 팁 고압 물 배출 핀은 공작물 표면을 잘 보호하고, 고속 회전 조인트를 보호하며, 불순물이 회전 조인트를 막는 것을 방지하고, 공작물의 전반적인 품질을 개선하고 작업 효율을 향상시킵니다.
사양:공작물 크기LxW
| 3000x3000 mm | 갠트리 높이 | 800 mm |
| 드릴링 파워 헤드 | 수량 | |
| 1 | 스핀들 테이퍼 | BT50 |
| 최대 드릴링 직경 | Φ80 mm | |
| 최대 두께 | ≤180 mm | |
| 탭핑 직경 | M3-M28 mm | |
| 스핀들 속도 | 30~3000 r/min | |
| 서보 스핀들 모터 전원 | 30kW | |
| 스핀들 하단에서 작업대까지의 거리 | 200-800mm | |
| 파워 헤드의 측면 이동 | (X축) | |
|
최대 수평 스트로크 3000 mm |
측면 이동 속도 | 0~9 m/min |
| 측면 이동용 서보 모터 전원 | 1x2.4 kW | |
| 갠트리 종방향 이동 (Y축) | X/Y/Z/A/B/C | |
| 3000 mm | 이송 이동 속도 | 0~9 m/min |
| 이송 서보 모터 전원 | 2x2.4 kW | |
| 수직 램 이송 운동 (Z축) | 최대 스트로크 | |
| 600 mm | 이동 속도 | 0~8 m/min |
| 서보 모터 전원 | 1x2.4 kW | |
| 3축 위치 정확도 | X/Y/Z/A/B/C | |
| 0-0.02mm/1000mm | 기계 중량 | X/Y/Z/A/B/C |
| 0-0.01mm/1000mm | 기계 중량 | / |
| 약 28T | 전체 크기 | LxWxH |
| 4800x4500x3200 mm |
