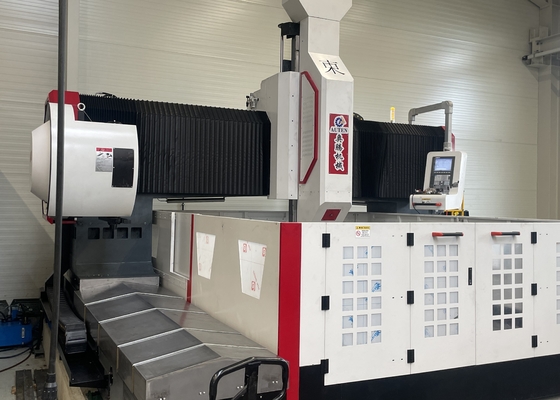

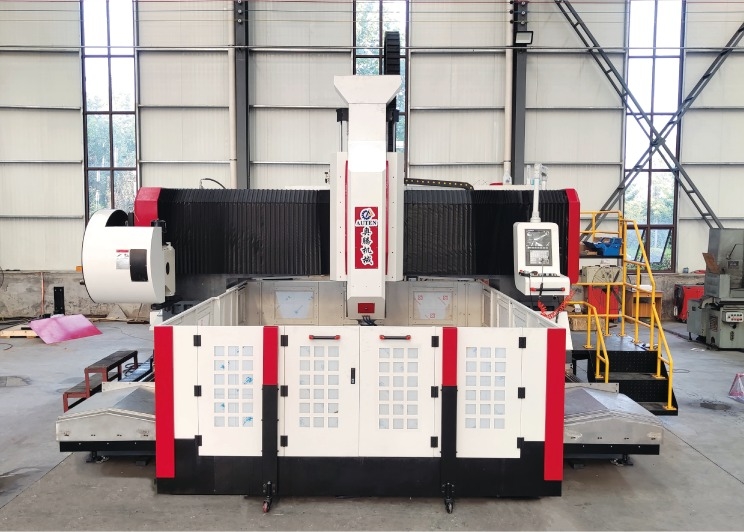

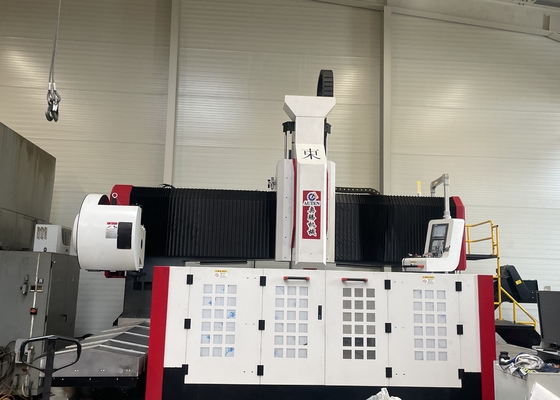

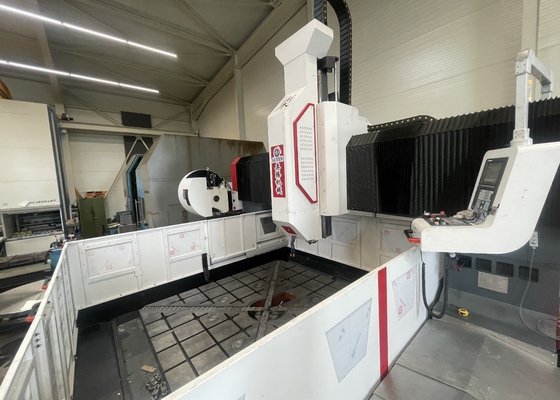

갠트리 높이 800mm CNC 갠트리 가공 플랜지 플레이트 드릴링 머신 스핀들 테이퍼 BT50

갠트리 높이 800mm CNC 갠트리 가공 플랜지 플레이트 드릴링 머신 스핀들 테이퍼 BT50

자동 칩 컨베이어 및 순환 냉각 장치:

작업대 뒤쪽에 자동 칩 컨베이어가 있고 끝 부분에 필터가 있습니다. 자동 칩 컨베이어는 평판 체인 타입입니다. 냉각 펌프가 한쪽에 설치되어 있습니다. 배출구는 호스를 통해 중앙 물 필터 시스템에 연결됩니다. 냉각수는 칩 컨베이어로 흐르고, 칩 컨베이어 리프트 펌프는 냉각수를 중앙 배출구 필터링 시스템으로 펌핑하며, 고압 냉각 펌프는 필터링된 냉각수를 절삭 냉각을 위해 순환시킵니다. 또한 쇳조각 운반을 위한 트롤리가 장착되어 있어 쇳조각 운반에 매우 편리합니다. 이 장비에는 내부 및 외부 공구 냉각 시스템이 장착되어 있습니다. 고속 드릴링 시 공구는 내부 물 배출구로 냉각되고, 외부 냉각은 경량 밀링에 사용됩니다.

자동 저수위 경보

1. 필터의 냉각수가 중간 레벨에 있으면 시스템은 자동으로 모터에 연결되어 시작되고, 칩 컨베이어의 냉각수는 자동으로 필터로 흐릅니다. 높은 레벨에 도달하면 모터가 자동으로 작동을 멈춥니다.

2. 필터의 냉각수가 낮은 레벨에 있으면 시스템은 자동으로 레벨 게이지에 경보를 표시하고, 스핀들은 자동으로 공구를 후퇴시키며, 기계는 작동을 멈춥니다.

정전 메모리 기능:

갑작스러운 정전 등으로 인해 작업이 중단된 경우, 이 기능을 사용하여 정전 전에 드릴링된 마지막 구멍의 위치를 빠르고 쉽게 찾을 수 있습니다. 작업자는 다음 단계로 빠르게 진행하여 검색 시간을 절약할 수 있습니다.

레이저 간섭계:

레이저 간섭계를 사용하여 보정하고, 피치 오류, 백래시, 위치 정확도, 반복 위치 정확도 등을 정확하게 확인하고 보상하여 기계의 동적, 정적 안정성 및 가공 정확도를 보장합니다. 볼바 검사 각 기계는 영국 RENISHAW 볼바를 사용하여 진원도 정확도 및 기계 기하학적 정확도를 보정합니다. 동시에 원형 절삭 실험을 수행하여 기계의 3D 가공 정확도 및 원형 정확도를 보장합니다.

사양:공작물 크기
