제품 상세 정보:
결제 및 배송 조건:
|
| LxW: | 600 x 600 mm | Gantry height: | 400mm |
|---|---|---|---|
| Spindle taper: | BT40 | Max.drilling diamter: | Φ35 mm |
| Max.thickness: | 40mm | Tapping diameter: | M3-M15 |
| Spindle speed: | 30~3000 r/min | ||
| 강조하다: | 35mm 직경 CNC 플레이트 드릴링 머신,40mm CNC 플레이트 드릴링 머신,갠트리 CNC 플레이트 드릴링 머신 |
||

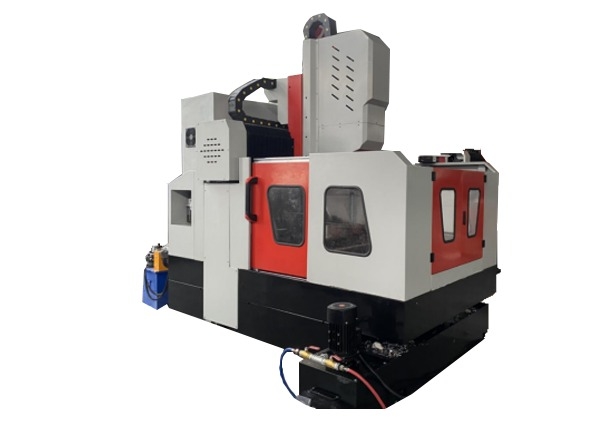

CNC 플레이트 드릴링 및 밀링 머신 모델 BHD6060
응용 분야:
CNC 갠트리 드릴링 및 밀링 머신은 주로 플레이트 및 구조 부품(플랜지, 디스크, 링 및 플레이트 포함)의 드릴링, 챔퍼링, 태핑 및 밀링을 위해 설계되었으며, 공작물 두께는 유효 가공 범위 내에 있습니다. 단일 재료 부품과 복합 재료 모두에서 관통 구멍과 블라인드 구멍의 드릴링을 용이하게 합니다. 가공 공정은 디지털 방식으로 제어되어 매우 편리한 작동을 보장하며, 여러 종류의 대량 생산에서 자동화되고 고정밀 생산을 가능하게 합니다.
이동식 슬라이딩 새들:
슬라이딩 새들은 정밀 주철 구조입니다. 슬라이딩 새들에는 두 개의 초고 하중 베어링 CNC 하드 트랙 슬라이딩 테이블, 정밀 볼 스크류 쌍 세트 및 드릴링 동력을 구동하기 위해 서보 모터에 연결된 고정밀 유성 감속기가 장착되어 있습니다. 헤드는 Z축 방향으로 이동하며, 이는 파워 헤드의 전진, 작업 전진, 급속 후진, 정지 및 기타 동작을 실현할 수 있습니다. 자동 칩 브레이킹, 칩 제거 및 일시 중지 기능을 갖추고 있습니다.
드릴링 파워 헤드:
드릴링 파워 헤드는 전용 서보 스핀들 모터를 채택하고, 기어드 동기 벨트는 토크를 증가시키기 위해 감속하여 정밀 스핀들을 구동합니다. 스핀들은 3개의 전면 및 2개의 후면 5열 일본 앵귤러 접촉 베어링을 채택하여 무단 속도 변화를 달성합니다. 스핀들에는 공구 교체를 가능하게 하는 공압 공구 교환 시스템이 장착되어 있어 빠르고 편리하며, 이송은 서보 모터와 볼 스크류에 의해 구동됩니다. X축과 Y축은 연결될 수 있으며, 반폐쇄 루프 제어를 사용하여 선형 및 원형 보간 기능을 실현할 수 있습니다. 스핀들 끝은 BT40 테이퍼 구멍이며, 이탈리아 Rotofors 고속 회전 조인트가 장착되어 있으며, 고속 U-드릴링 센터를 사용하여 물을 배출할 수 있습니다.
자동 윤활 장치 및 보호 장치:
이 공작 기계에는 대만의 오리지널 용적 부분 압력 자동 윤활 장치가 장착되어 있어 가이드 레일, 리드 스크류, 랙 등과 같은 다양한 동작 쌍을 사각 지대 없이 자동으로 윤활하여 공작 기계의 수명을 보장할 수 있습니다. 공작 기계의 X축과 Y축에는 방진 쉴드가 장착되어 있으며, 작업대 주변에는 방수 배플이 설치되어 있습니다.
사양:
| 공작물 크기 | L x W | 600 x 600 mm |
| 갠트리 높이 | 400 mm | |
| D릴링 파워 헤드 | 수량 | 1 |
| 스핀들 테이퍼 | BT40 | |
| 최대 드릴링 직경 | Φ35 mm | |
| 최대 두께 | 40 mm | |
| 태핑 직경 | M3-M15 | |
| 스핀들 속도 | 30~3000 r/min | |
| 서보 스핀들 모터 전력 | 7.5kW | |
| 스핀들 하단에서 작업대까지의 거리 | 200-540mm | |
|
파워 헤드의 측면 이동 (X축) |
최대 수평 스트로크 | 600 mm |
| 측면 이동 속도 | 0~9 r/min | |
| 측면 이동용 서보 모터 전력 | 10N/M | |
| 갠트리 종방향 이동(Y축) | 최대 이송 스트로크 | 600 mm |
| 이송 이동 속도 | 0~9 m/min | |
| 이송 서보 모터 전력 | 10N/M | |
| 수직 램 이송 동작(Z축) | 최대 스트로크 | 400 mm |
| 이동 속도 | 0~8 m/min | |
| 서보 모터 전력 | 1x2.4kW (브레이크) | |
| 3축 위치 정확도 | X/Y/Z/A/B/C | 0-0.02mm |
| 3축 반복 위치 정확도 | X/Y/Z/A/B/C | 0-0.01mm |
| 기계 중량 | / | 약 3.5T |
| 전체 크기 | LxWxH | 2200x1600x2200 mm |
