T 슬롯 너비 28mm 플랜지 CNC 판 뚫기 기계 100mm 최대 지름

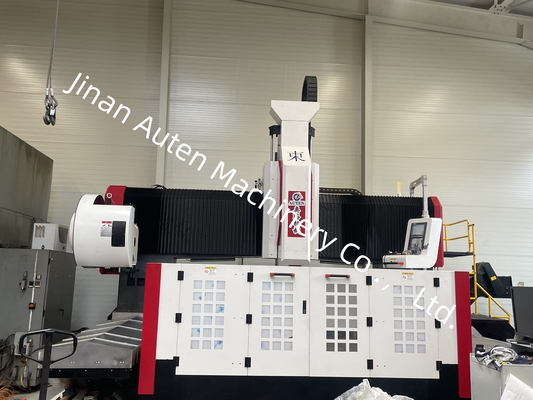

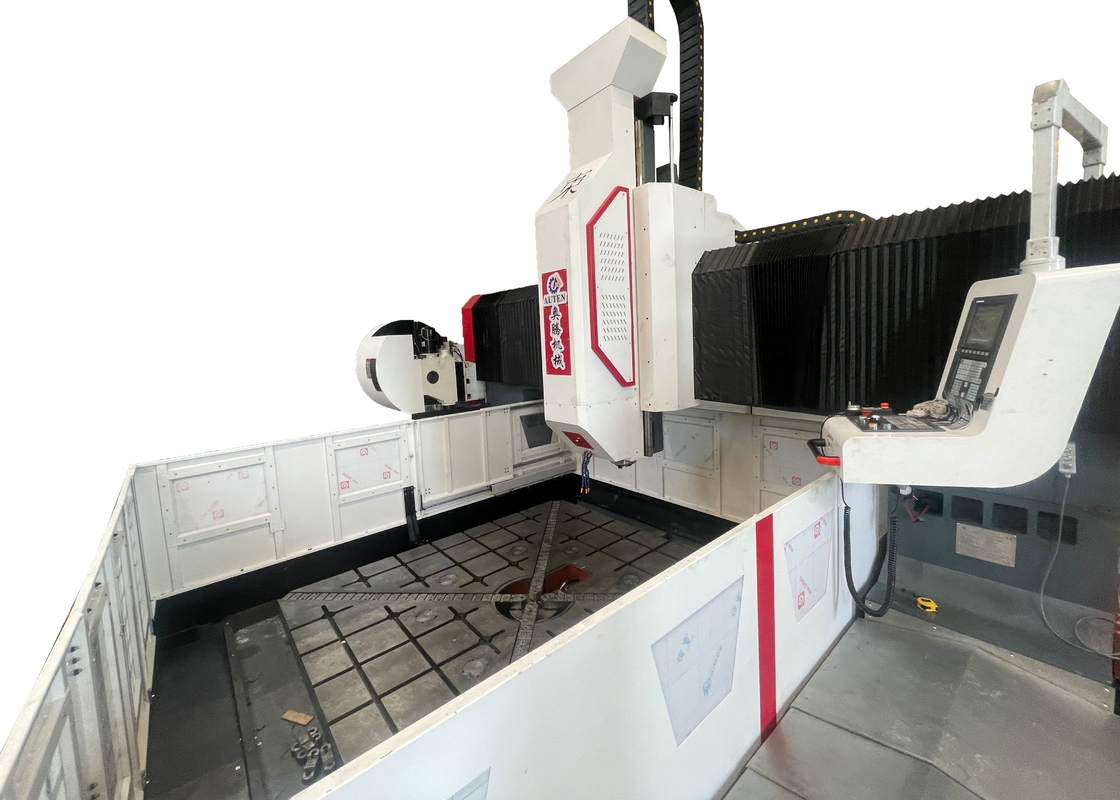

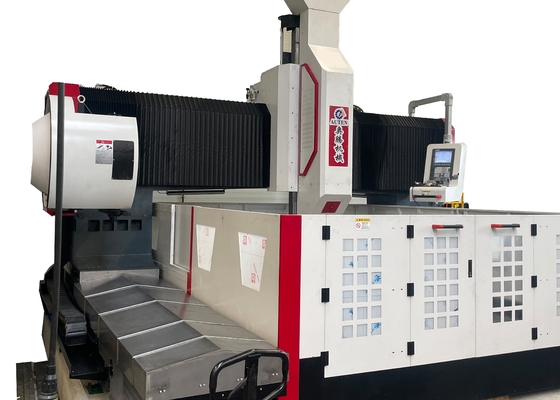

모델 PHD2525 플랜지 플라이트 CNC 플라이트 굴착 기계 100mm 최대 굴착 지름

적용:

판 및 구조 구성 요소의 굴착, 캄퍼링, 터핑 및 프레싱에 사용됩니다.

그것은 주로 효율적인 처리 범위 내의 두께를 가진 플랜지, 디스크, 링 및 판을 포함한 작업 조각에 대한 고효율 뚫기 작업에 전념합니다.구멍을 뚫고 맹 구멍을 뚫는 것은 단일 재료 부품과 복합 재료 모두에서 달성 할 수 있습니다.기계 도구의 가공 과정은 디지털로 제어되며 매우 편리한 조작을 특징으로하며 자동화 된 작업을 실현 할 수 있습니다.고 정밀 생산, 여러 종류와 대량량.

부어 전력 머릿:

굴착 전력 헤드는 특수 세르보 스핀들 모터를 채택하고, 이빨 동기 벨트를 통해 특수 정밀 스핀드를 구동하여 모멘트를 느려지고 증가시킵니다.대체는 빠르고 쉽습니다., 그리고 공급은 서보 모터와 볼 스크루에 의해 구동됩니다. X 및 Y 축은 연결 될 수 있으며, 선형 및 원형 인터폴레이션 기능을 실현하기 위해 반 폐쇄 루프 제어가 채택됩니다.스핀드 끝은 BT50 톱니 구멍입니다, 고속 회전 관절으로 장착되어 있으며, 고속 U 드릴 센터 물로 처리 할 수 있습니다.

변속기:

타이완에서 수입된 가이드 레일과 슬라이더의 고정도의 설계를 채택하여 원활하게 작동하고 효과적으로 무거운 짐 용량을 향상시킵니다.

a. X축과 Z축은 각각 두 개의 롤링 선형 안내 레일의 형태를 띠고 있으며, 이는 옆 및 길쭉한 이동을 위한 안내 레일과 부하를 운반하는 레일이다.그것은 고속 굴착의 기술적 요구 사항을 충족 할 수 있습니다. X축 Z축 변속기는 선형 운동을 실현하기 위해 정밀 공 나사를 회전시키는 AC 서보 모터를 채택합니다.

b. Y축의 양쪽에 두 개의 무거운 롤링 선형 안내 레일이 있으며, Y축 슬라이딩 트랙을 형성하기 위해 각 안내 레일에 두 개의 사각형 레일 슬라이더가 설치되어 있습니다.그것은 gantry 프레임의 높은 경직성 및 강도 요구 사항을 충족 할 수 있습니다, 또한 작은 마찰 계수, 빠른 이동 속도, 좋은 진동 흡수 성능 및 긴 서비스 수명의 기술적 장점을 충족 할 수 있습니다.X축 변속기는 듀얼 세르보 모터 동기 드라이브 기술을 채택, 즉, 각 쪽에 있는 한 개의 서보 모터가 공 나사를 동시적으로 회전하도록 유도하고, 이는 게트리 프레임을 움직이고 CNC 가공을 실현하도록 유도합니다.

자동 윤활장치 및 보호장치:

이 기계 도구는 타이완 원용 부피 부분 압력 자동 윤활 장치와 함께 장착되어 있으며, 가이드 레일, 리드 스크루, 래크와 같은 움직이는 쌍을 자동으로 윤활 할 수 있습니다.,기계 도구의 X 축과 Y 축에는 먼지 보호 장치가 장착되어 있습니다.그리고 방수 스프래시 플레이트는 작업 테이블 주위에 설치됩니다.

중앙 수출 시스템:

기계는 표준으로 중앙 물 출력 시스템으로 장착되어 있습니다. 내부 물 출력 시스템은 가공 중에 철 핀이 도구 주위를 감싸는 것을 방지하고 도구 마모를 줄일 수 있습니다.도구의 수명을 연장, 그리고 작업 조각의 표면 마무리 개선 작업 조각의 표면을 보호, 고속 회전 관절을 보호, 불순물이 회전 관절을 차단 방지,전체적으로 작업 조각의 품질을 향상, 그리고 업무 효율성을 향상시킵니다.

S사양:
