7.5KN 클램핑력 자동 CNC 플레이트 드릴링 머신 28mm T-슬롯 폭 0.45KW 냉각 전력

7.5KN 클램핑 파스 자동화 된 CNC 판 뚫기 기계 28mm T 슬롯 너비 철강 구조

사용 방법:

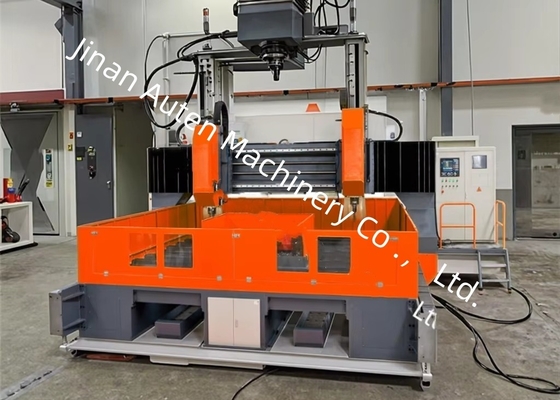

PZ4040/2 게트리 모바일 CNC 드릴링 기계는 철강 판에 대한 드릴링 작업을 위해 설계되었습니다. 처리 가능한 작업 조각에는 철강 구조 건물, 다리,그리고 기둥, 또한 큰 플랜지, 열 교환 튜브 잎, 그리고ar 부품.

이 CNC 굴착 기계의 적용은 높은 정확성과 효율성을 특징으로 하는 전체 굴착 프로세스를 완전히 자동화 할 수 있습니다.그것은 연결판을 포함하는 드릴링 프로세스에 잘 적합합니다., 기판판, 끝판, 템플릿, 플랜지, 구조 부품 및 철강 구조물, 다리 건설, 전력 및 통신 타워와 같은 산업 전반에 걸쳐 다른 구성 요소,열발전소 보일러 지원 장치.

가공된 부품의 정밀도는 국가 표준 *철강 구조물의 건설 품질의 수용 규격* (GB50205-2001) 에 따라합니다.

수압 역은 공기 냉각 시스템을 갖추고 있습니다.

이 소프트웨어는 상위 컴퓨터 프로그래밍 소프트웨어와 함께 우리 회사와 미쓰비시 프로그래밍 컨트롤러 (FX3GU-64MT) 에 의해 개발되었습니다. 소프트웨어는 다음과 같은 주요 기능을 가지고 있습니다:

1. 윈도우 또는 비스타 시스템을 위한 소프트웨어 작업 플랫폼;
2. 소프트웨어 인터페이스는 친근, 조작, 좋은 상호 작용, 마우스 및 키보드 운영을 지원합니다;
3자원의 명확하고 효과적인 관리, 워크피스 프로그램 오픈 및 저장 일반적인 대화 상자 형태로 사용됩니다, 당신은 열 수 있습니다 또는 모든 디렉토리에서 파일을 저장,독립적인 텍스트 파일에 대한 프로그램의 액세스, 사이트 밖의 프로그래밍, 직접 로컬 사용에 복사 될 수 있습니다;
4그것은 강력한 프로그래밍 기능이 있습니다. CAD를 사용하여 수동 프로그래밍과 자동 프로그래밍, 자동 프로그래밍은 AutoCAD, CAXA98 및 다른 CAD 소프트웨어와 호환됩니다.
5. 그래픽을 표시하는 기능은 프로그래밍의 정확성을 확인할 수 있습니다;

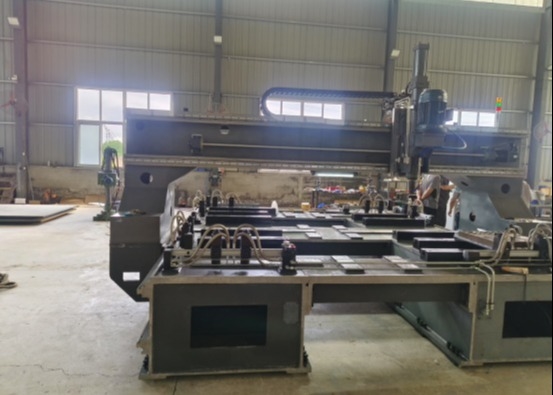

침대는 기계 기저, 작업 테이블 및 프레임 유형의 지원 프레임으로 구성되어 있으며, 기계 기저는 노화 처리 후 철판, 용접 철 구조로 용접됩니다.작업 테이블 표면은 프레임 유형의 지원 프레임으로 설치됩니다., 설치 및 활동 브래킷 조합 위에 있는 프레임 타입 지지 프레임, 나비 나사 로 고정,작업 조각 지원의 가공을 충족시키기 위해 활동 브래킷 사이의 거리를 조정하기 위해 나비 나사를 느슨하고 단단하게하는 것가공 구역은 넓고, 왼쪽과 오른쪽의 4개의 가공 구역으로 나뉘어져 있으며, 이는 파리, 작업 조각의 부하 및 배하를 위해 사용될 수 있습니다.그리고 동시에 뚫고 문서 처리를 위해 프로그래밍 할 수 있습니다..

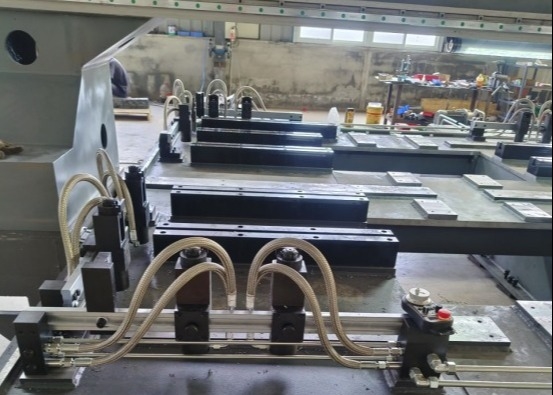

테이블은 12개의 빠르고 이동 가능한 자동 수압 클램프로 둘러싸여 있으며, 이 클램프는 단일 또는 중복된 철판을 동시에 클램프할 수 있습니다. 기계 기판의 왼쪽과 오른쪽에는두 개의 높은 부하 용량 선형 롤링 안내 레일은 기계 베이스의 양쪽에 배치됩니다., 이동하는 게트리의 왼쪽과 오른쪽 지지대를 안내하는 데 사용됩니다. AC 서보 모터로 구성된 두 세트의 드라이브 메커니즘,동시 벨트 바퀴와 공 나침반은 게트리의 왼쪽과 오른쪽 브래킷의 이동을 위해 기계 기지의 양쪽에 배치됩니다.높은 위치 정확성과 반복 가능한 위치 정확성을 보장합니다.

이 기계의 주요 사양과 매개 변수:
