제품 상세 정보:
결제 및 배송 조건:
|
| LXW: | 2000x1600 mm | 갱트리 높이: | 600 밀리미터 |
|---|---|---|---|
| T- 슬롯 너비: | 28mm | 가늘고 긴 테이프녹화자: | BT40 |
| Max.drilling diameter: | 40mm | 최대 두께: | ≤100 밀리미터 |
| 터킹 지름: | M3-M24 | 방추 속도: | / 분 30~3000 Ｒ |

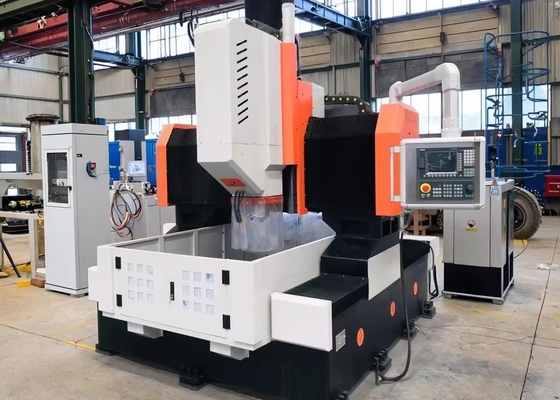

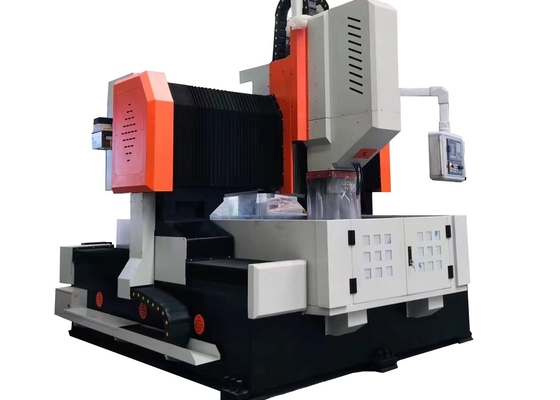

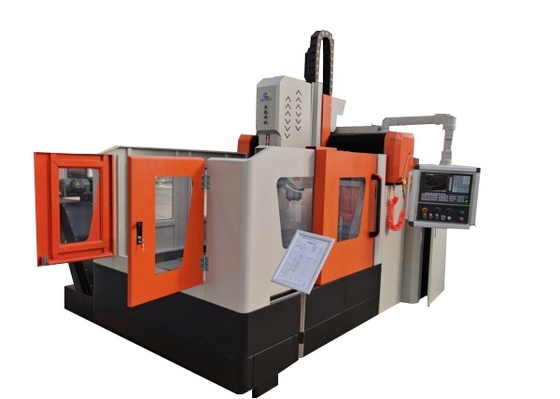

2000x1600mm 공작물 크기 CNC 플레이트 플랜지 드릴링 머신 28mm T-슬롯 폭
응용 분야:
CNC 갠트리 드릴링 및 밀링 머신은 주로 플랜지, 디스크, 링 및 플레이트를 포함한 플레이트 및 구조 부품의 드릴링, 모따기, 탭핑 및 밀링을 위해 설계되었으며, 공작물 두께는 유효 가공 범위 내에 있습니다. 단일 재료 부품과 복합 재료 모두에서 관통 구멍과 블라인드 구멍의 드릴링을 가능하게 합니다. 가공 공정은 디지털 방식으로 제어되어 사용자 친화적인 작동을 보장하며, 여러 종류의 대량 생산에서 자동화되고 고정밀 생산을 지원합니다.
1. 기계 베드 및 워크벤치:
기계 베드는 용접 후 어닐링 및 정밀 가공을 거쳐 변형 없이 뛰어난 동적 및 정적 강성을 얻습니다. 두 개의 고정밀 선형 가이드가 베드 베이스의 양쪽에 장착되어 가이드 슬라이더에 균일한 힘 분포를 보장하고 공작 기계의 강성, 인장 강도 및 압축 저항을 크게 향상시킵니다. 구동 시스템은 AC 서보 모터와 정밀 볼 스크류 어셈블리를 사용하여 양면 구동을 통해 갠트리가 Y축을 따라 이동할 수 있도록 합니다. 또한 워크벤치에는 유압 실린더 클램핑 시스템이 장착되어 있습니다.
2. 드릴링 헤드:
드릴링 파워 헤드는 전용 서보 스핀들 모터를 통합하여 토크를 높이기 위해 톱니 동기 벨트를 통해 특수 정밀 스핀들로 동력을 전달합니다. 스핀들에는 6열 일본 앵귤러 콘택트 베어링 구성(전면 4열, 후면 2열)이 장착되어 무단 속도 조절이 가능합니다. 공압 공구 교환 시스템이 스핀들에 통합되어 빠르고 번거롭지 않은 공구 교체를 보장합니다.
이송 동작은 서보 모터와 볼 스크류를 통해 구동됩니다. X축과 Y축은 연동을 지원하고 반폐 루프 제어를 사용하여 선형 및 원형 보간 기능을 용이하게 합니다. 스핀들 끝단에는 BT50 테이퍼 구멍이 있으며, 고속 회전 조인트가 장착되어 있으며, 중앙 배출구가 있는 고속 U 드릴로 가공할 수 있습니다.
3. 자동 윤활 장치 및 보호 장치:
공작 기계에는 대만에서 제조된 체적 부분 압력 자동 윤활 장치가 장착되어 있어 가이드 레일, 리드 스크류, 랙 및 기타 이동 쌍에 사각 지대 없이 자동 윤활을 가능하게 하여 공작 기계의 수명을 보장합니다. 공작 기계의 X축과 Y축에는 방진 보호 덮개가 장착되어 있으며, 워크벤치 주변에는 방수 스플래시 가드가 설치되어 있습니다.
사양:
| 공작물 크기 | LxW | 2000x1600 mm |
| 갠트리 높이 | 600 mm | |
| 워크벤치 | T-슬롯 폭 | 28mm |
| 드릴링 파워 헤드 | 수량 | 1 |
| 스핀들 테이퍼 | BT40 | |
| 최대 드릴링 직경 | Φ40 mm | |
| 최대 두께 | ≤100 mm | |
| 탭핑 직경 | M3-M24 | |
| 스핀들 속도 | 30~3000 r/min | |
| 서보 스핀들 모터 전력 | 11kW/15kW | |
| 스핀들 하단에서 워크테이블까지의 거리 | 200-600mm | |
|
파워 헤드의 측면 이동 (X축) |
최대 수평 스트로크 | 1600 mm |
| 측면 이동 속도 | 0~8 r/min | |
| 측면 이동용 서보 모터 전력 | 2.4kW | |
| 갠트리 종방향 이동(Y축) | 최대 이송 스트로크 | 2000 mm |
| 이송 이동 속도 | 0~8 m/min | |
| 이송 서보 모터 전력 | 2x2.4kW | |
| 수직 램 이송 동작(Z축) | 최대 스트로크 | 400 mm |
| 이동 속도 | 0~8 m/min | |
| 서보 모터 전력 | 2.4kW (브레이크) | |
| 3축 위치 정확도 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3축 반복 위치 정확도 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 기계 중량 | / | 약 11T |
| 전체 크기 | LxWxH | 5300x3400x2700 mm |
