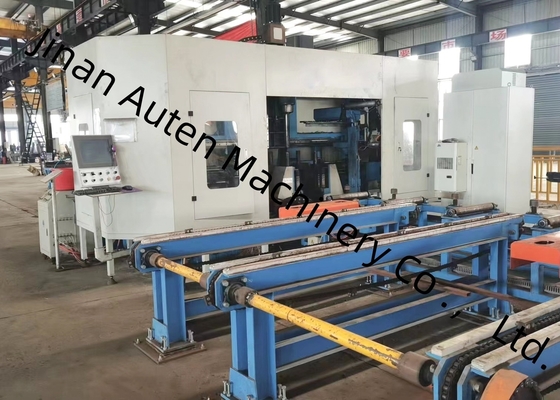

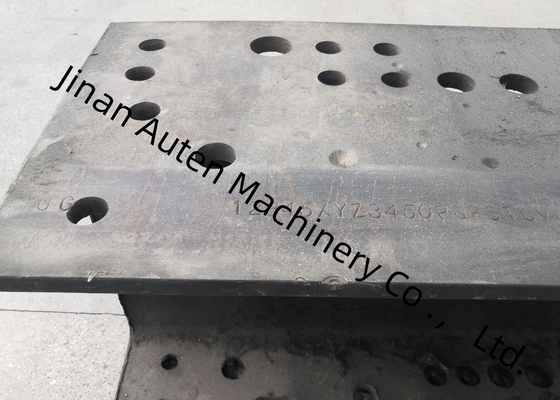

생산 라인의 목적:

이 생산 라인은 주로 H 모양의 철강과 채널 철강과 같은 철강 재료를 파고, 표시, 톱니, 절단하는 데 설계되었습니다.

굴착 기계는 3개의 BT40 고속 스핀드를 사용하여 각 표면에 1개의 스핀드를 할당하여 철강의 3개의 표면에 굴착 작업을 수행합니다.해당 줄형 도구 매거진은 최대 4 개의 도구 사양을 수용 할 수 있습니다.그것은 CAD 도면을 처리 프로그램으로 변환 할 수 있으며 여러 스레드 동기 작동을 가능하게하여 파도와 같은 작업을 합리적으로 배치 할 수 있습니다.작업 부품 이동, 도구 변경 및 스핀드 위치. 이것은 두 개 또는 세 가지 작업을 동시에 완료 할 수 있으며 생산 효율성을 크게 향상시킵니다.

주 절단 기계는 띠 절단기를 사용하여 정해진 길이로 강철을 절단합니다.

이 생산 라인은 예약 된 통신 인터페이스로 장착되어 있으며, 고객들의 향후 생산 라인의 시스템 관리를 용이하게합니다.

1. 3차원 뚫기 공급 트롤리

그것은 기어, 서보 모터 및 조작기로 구성됩니다. 조작기는 좋은 딱딱성과 안정성을 가지고 있으며 프로필 사양에 따라 자동으로 상승 및 하락 할 수 있습니다.그리고 자동으로 작업 부품을 클램프조작 장치가 작업 부품을 클램프 한 후, 그것은 servo 모터에 의해 구동됩니다.작업 조각은 굴착의 길쭉한 처리 정확성을 보장하기 위해 X 방향으로 공급됩니다..

2. 3차원 굴착 호스트

굴착 기기에는 주로 기지, 침대, 이동 슬라이드, 스핀들 박스, 상부 압축 장치, 측면 클램핑 장치 및 라인 도구 매거진이 있습니다.

침대는 좋은 딱딱성과 안정성을 가지고 있으며, 고속 처리로 인해 발생하는 부하와 진동에 견딜 수 있으며, 기계 도구의 정확성을 보장합니다.

굴착기에는 3개의 스핀들 박스가 설치되어 있으며, 즉 고정된 측면, 이동성 측면 및 상부 유닛 스핀들 박스는 수평 및 수직 굴착에 사용된다.각 스핀드 박스는 독립적으로 작동하거나 동시에 뚫기 작업을 완료 할 수 있습니다., 이는 생산 효율성을 크게 향상시킵니다. 각 스핀드 박스는 BT40 고속 기계 스핀드 세트를 갖추고 있습니다.그리고 대응하는 줄형 도구 매거진은 최대 4 지름의 드릴 비트 (스핀드에 도구가 없을 때) 를 설치할 수 있습니다., 그리고 작업 조각이 한 번에 클램프 될 때 자동으로 4 개의 다른 구멍 지름을 처리 할 수 있습니다.

스핀들 공급은 서보 모터에 의해 구동되고, 빠른 전진, 앞으로 작동, 빠른 역행 프로그램을 통해 달성 할 수 있습니다. 스핀들 모터는 스핀들 서보 모터에 의해 구동됩니다.그리고 속도는 넓은 속도 조절 범위로 단계 없이 조정됩니다..

세 개의 스핀들 박스 단위는 침대 쪽에 매달려 있으며, 각 스핀들 박스 단위는 스핀들 박스의 수평 및 수직 움직임을 달성하기 위해 두 개의 세트 서버 모터에 의해 구동됩니다.고밀도의 선형 롤링 가이드에 의해 구슬 나루로 구동되고 안내되는이 장비는 뚫기 과정에서 작업 부품을 두 방향으로 압축합니다.수평 지원 롤러에 대한 작업 조각을 압박하기 위해 작업 조각 위에 실린더에 의해 구동 압축 메커니즘이 있습니다, 그리고 사이드에는 실린더가 작동하는 압축 장치가 있으며 옆에서 작업 조각을 압축 할 수 있습니다.

3. 3D 굴착 방출 채널

그것은 줄이기, 채널 지원, 지원 롤러, 측면 위치 롤러, 체인 등으로 구성됩니다.
톱니 처리 채널은 톱니 처리 후 작업 부품을 운반하는 데 사용됩니다. 감소기는 지원 롤러를 구동하여 X 방향으로 작업 부품을 움직입니다.

주요S사양:
