제품 상세 정보:
결제 및 배송 조건:
|
| Condition: | New Condition | Function: | Drilling and sawing |
|---|---|---|---|
| Number of drilling spindles: | 3 | Spindle bore taper: | BT40 |
| Spindle motor power: | 11KW | Rotation speed: | 200~3000 r/min |
| Drilling diameter range: | φ5~φ30 | Length range of finished workpiece: | 2000～12000mm |
| 강조하다: | 수압 표시로 된 CNC 빔 뚫기 기계,H 빔 뚫기 탭 머신 Φ10,3차원 CNC 절단 기계 |
||
3 세트 도구 매거진 3D CNC H 빔 뚫기 터핑 및 절단 기계 Φ10 수압 표시 장치 캐릭터 크기
생산 라인의 목적:

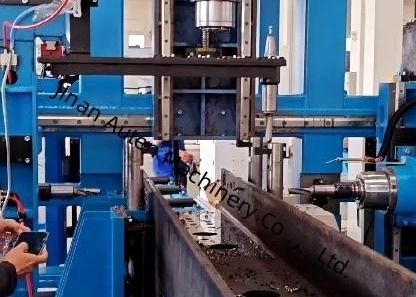

이 생산 라인은 주로 H 모양의 철강과 채널 철강을 포함한 철강 소재에 대한 드릴링, 마크링, 톱링 및 절단 프로세스에 전념합니다.

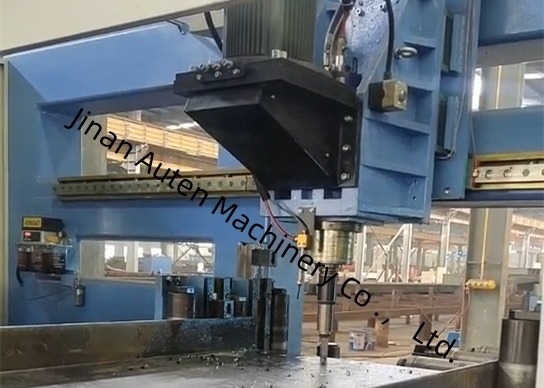

굴착 기계는 3개의 BT40 고속 스핀드를 사용하여 강철의 3개의 표면에 굴착 작업을 수행하며, 각 표면에 한 개의 스핀드가 지정되어 있습니다.해당 줄형 도구 매거진은 최대 4 개의 도구 사양을 저장할 수 있습니다.그것은 CAD 도면을 처리 프로그램으로 변환 할 수 있으며 여러 스레드 동기 작동을 지원하여 뚫기와 같은 작업을 합리적으로 조직 할 수 있습니다.작업 부품 이동, 도구 변경 및 스핀드 위치. 이것은 두 또는 세 가지 작업을 동시에 수행하여 생산 효율성을 크게 높일 수 있습니다.
주 절단 기계는 강철에 고정 된 길이 절단을 수행하기 위해 띠 절단을 사용합니다.
이 생산 라인은 예약 된 통신 인터페이스로 장착되어 있으며, 향후 고객들의 생산 라인의 체계적인 관리를 용이하게합니다.
1타이핑 장치
작업 부품을 표시
2냉각 시스템
스핀드 내부 냉각 방법은 드릴 비트를 냉각하는 데 사용되며 외부 냉각 장치도 장착됩니다.
3수압 시스템
그것은 작업 조각 압축 및 타이핑 장치에 전력을 공급하는 데 사용됩니다.
4공기 시스템
그것은 측면 밀어 장치, 스핀들 불기, 등에 대한 전력을 공급하는 데 사용됩니다.
5윤활시스템
중앙 윤활과 수동 윤활의 조합을 채택합니다. 중앙 윤활 장치가 특정 선형 가이드 및 리드 스크루를 일정한 시간과 양으로 윤활하는 데 사용됩니다.그리고 다른 윤활점에는 수동 윤활이 사용됩니다..
6전기 시스템
생산 라인의 제어 시스템은 호스트 컴퓨터, PLC 등으로 구성됩니다.
프로그래밍 방법: 처리 프로그램을 생성하기 위해 USB 인터페이스 또는 키보드를 통해 CAD 도면 또는 처리 매개 변수를 입력합니다. 처리 프로그램은 저장, 호출,부문 번호에 따라 언제든지 표시 및 전달생산 라인은 각 처리 매개 변수의 수동 조정 및 제어와 전체 프로세스의 자동 제어 모두를 실현 할 수 있습니다.
주요S사양:
| 매개 변수 | 가치 | |
| 작업 조각 크기 | 너비 범위 | 150~1250mm |
| 높이 범위 | 100~600mm | |
| 원료의 길이 범위 | 2000~12000mm | |
| 완성된 작업 조각의 길이 범위 | 2000~12000mm | |
| 부착 스핀들 | 굴착 스핀드 수 | 3 |
| 스핀드 뚫기 톱니 | BT2 | |
| 스핀드 모터 파워 | 11kW | |
| 회전 속도 | 200~3000 r/min | |
| 굴착 지름 범위 | φ5~φ30 | |
| CNC 축 | X축 서보 모터 전력 | 약 4.4kW |
| X축 최대속도 | 40m/min | |
| 수평 포지셔닝 축을 뚫기 위한 세르보 모터 전력 | 약 1.5kW | |
| 수평 포지셔닝 축을 뚫는 최대 속도 | 10m/min | |
| 굴착 수평 공급 축의 서보 모터 전력 | 약 2kW | |
| 수평 포지셔닝 축을 뚫는 최대 속도 | 10m/min | |
| 굴착 수직 위치 축 서보 모터 전력 | 약 3kW | |
| 굴착 수직 위치 축의 최대 속도 | 10m/min | |
| 굴착 수직 공급 축 서보 모터 전력 | 약 3kW | |
| 굴착 수직 공급 축의 최대 속도 | 10m/min | |
| 도구 잡지 | 양 | 3 세트 |
| 종류 | 직선형 | |
| 도구량 | 4 x 3 | |
| 수압 표시 장치 | 문자 수 | 36 |
| 문자 크기 | Φ10 | |
