잘리면서, 정처없이 돌아다니, 각도, 보, 플레이트와 플랜지의 성형 기계를 펀칭하는 CNC 드릴링을 위한 중국 최고의 품질 제품!
새로운 것을 하고 좋은 것을 하세요 !
|
제품 상세 정보:
결제 및 배송 조건:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |
5-30MM 구멍 직경 CNC 빔 뚫기 탭 및 표시 기계 라인 4 × 3 줄 스타일 도구 잡지
기계 도구 사용:

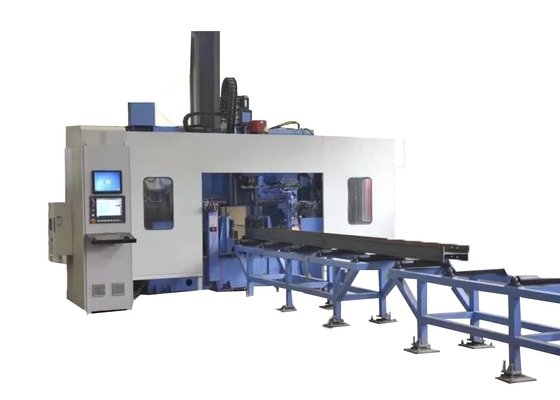

이 기계 도구는 주로 H 모양의 철강 및 채널 철강과 같은 철강 재료에 대한 드릴링, 터핑 및 표시 작업을 위해 설계되었습니다.그것은 세 BT40 고속 스핀드를 사용하여 강철의 세 표면에 구멍을 뚫고, 각 표면에 한 개의 스핀드가 할당됩니다. 대응하는 줄형 도구 매거진은 최대 4 개의 스펙트럼을 수용 할 수 있습니다.
그것은 높은 처리 효율, 높은 정밀도, 사용자 친화적인 운영, 그리고 광범위한 응용을 특징으로 합니다. 그것은 건설, 가하지, 타워,그리고 그리드.
기계 도구 구조와 구성:
이 기계 도구는 주로 굴착 기계, 공급 트롤리, 공급 채널, 배열 채널, 냉각 시스템, 수압 시스템, 공기 시스템과 같은 구성 요소로 구성됩니다.윤활시스템, 그리고 전기 시스템.
기계 도구는 고정 된 침대와 움직이는 작업 조각 구조를 채택합니다.이 구조를 가진 3 차원 드릴 장비는 자동 생산을 촉진합니다.
1먹이 트롤리
공급 트롤리는 기어, 서보 모터 및 조작기로 구성됩니다. 조작기는 작업 부품을 클램프하고 서보 모터에 의해 구동됩니다.작업 조각은 굴착의 길쭉한 처리 정확성을 보장하기 위해 X 방향으로 공급됩니다..
2먹이 채널

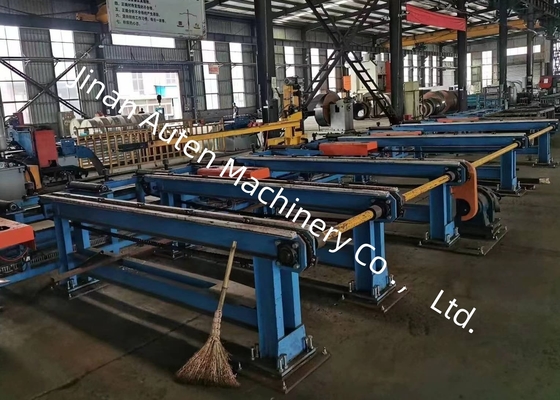

공급 채널은 채널 브래킷, 지원 롤러, 측면 위치 롤러, 측면 밀어 메커니즘, 래크 등으로 구성됩니다. 공급 채널은 가공 될 작업품을 운반하는 데 사용됩니다.광전기 스위치는 채널의 앞 끝에 설치되어 작업 조각의 앞쪽 끝을 감지하고 X 방향으로 처리 참조를 결정합니다.측면 위치 롤러는 Y 방향으로 작업 조각의 거친 위치를 수행하고 측면 밀어 메커니즘은 작업 조각을 측면 위치 롤러에 압박합니다.
사양:
| H 빔 매개 변수 | 최대 크기 너비 x 높이 | 500×500mm | |
| 미니 크기 너비 x 높이 | 100x100mm | ||
| 빔 길이 | 2000~13000mm | ||
| 통통제철 | 10#?? 40# | ||
| 주 스핀들 | 큐티 | 3 | |
| 모델 | BT2 | ||
| 모터 전력 | 11kW | ||
| 스핀드 속도 | 100~3000 r/min | ||
| 구멍 직경 | φ5·φ30mm | ||
| CNC 축 | X축의 서보 모터 전력 | 약 4.5kW | |
| 수평 굴착 위치 축의 서보 모터 전력 | 약 1.5kW | ||
| 수직 굴착 위치 축의 서보 모터 전력 | 약 3kW | ||
| 펌프, 펌프, 펌프 | 약 2kW | ||
| 도구 잡지 | 큐티 | 3 | |
| 종류 | 줄 스타일 | ||
| 도구 매거진 용량 | 4 x 3 | ||
| 처리 정확성 | 구멍 거리의 오차 | 1미터 내에 두 개의 구멍이 있습니다. | ±0.5 |
| 허용되는 오차 값은 구멍 거리의 1 미터 추가로 증가하면 ±0.2mm 증가하고 최대값은 ±2mm를 초과하지 않습니다. | |||
| 최종 마진 오차 | ±1.0 mm | ||
