제품 상세 정보:
결제 및 배송 조건:
|
| lxw: | 2000x1600 mm | 갠트리 높이: | 600mm |
|---|---|---|---|
| T- 슬롯 너비: | 28mm | 스핀들 테이퍼: | BT40 |
| 최대 드릴링 직경: | 40mm | Max. Thickness: | ≤100 밀리미터 |
| 직경 태핑: | M3-M24 | 스핀들 속도: | / 분 30~3000 Ｒ |
| 강조하다: | 100mm CNC plate drilling machine,M3-M24 tapping drilling machine,CNC milling machine with warranty |
||

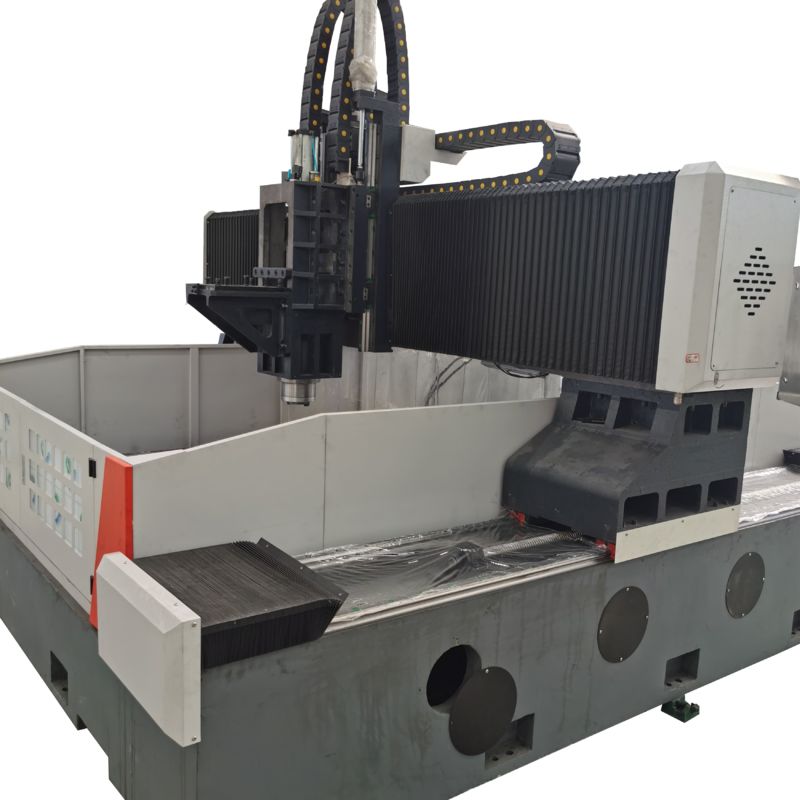

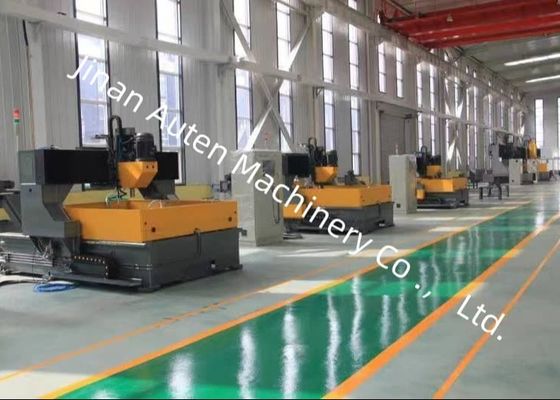

100mm 두께 CNC 판 뚫기 및 프레싱 기계 M3-M24 탭 직경
적용:
CNC 턴트리 뚫기 및 밀링 기계는 주로 플랜지, 디스크, 링 및 판을 포함한 판 / 구조 구성 요소에 대한 뚫기, 캄퍼링, 터핑 및 밀링 작업을 위해 설계되었습니다.,실제 가공 범위 내의 작업 조각 두께와 함께 단일 재료 부품과 복합 재료 모두에서 구멍과 맹 구멍을 뚫을 수 있습니다.전체 처리 절차는 디지털로 제어됩니다.이 장비는 높은 정밀도로 자동화 된 생산을 달성 할 수 있으며 여러 종류를 수용하고 대량 생산을 촉진 할 수 있습니다.
사양:
| 작업 조각 크기 | LxW | 2000x1600mm |
| 갱트리 높이 | 600mm | |
| 작업판 | T 슬롯 너비 | 28mm |
| 굴착 전력 헤드 | 큐티 | 1 |
| 스핀드 톱니 | BT2 | |
| 최대 굴착 지름 | Φ40mm | |
| 최대 두께 | ≤100mm | |
| 터킹 지름 | M3-M24 | |
| 스핀드 속도 | 30~3000 r/min | |
| 세르보 스핀드 모터 파워 | 11kW/15kW | |
| 스핀드 아래쪽 끝에서 작업 테이블까지의 거리 | 200~600mm | |
|
동력 헤드의 측면 이동 (X축) |
최대 수평 주름 | 1600mm |
| 측면 이동 속도 | 0~8 r/min | |
| 부근운동용 세르보 모터 전력 | 2.4kW | |
| 랜트리 길쭉한 움직임 (Y축) | 최대 공급 도동 | 2000mm |
| 피드 이동 속도 | 0~8m/min | |
| 피드서보모터 전력 | 2x2.4kW | |
| 수직 램 공급 운동 (Z 축) | 맥스. 스트로크 | 400mm |
| 이동 속도 | 0~8m/min | |
| 세르보 모터 전력 | 2.4kW (브레이크) | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 전체 크기 | LxWxH | 5300x3400x2700mm |
장비 구조:
그것은 주로 침대 작업 테이블, 이동 가능한 게트리, 이동 가능한 슬라이드 샐러, 드릴링 및 프레싱 전력 헤드, 자동 윤활 장치, 보호 장치,순환 냉각 장치, 수치 제어 시스템, 전기 시스템 및 기타 구성 요소. 롤링 가이드 짝에 의해 지원되고 안내되며 정밀 리드 나사 짝에 의해 구동됩니다.기계 도구는 높은 위치 정확성과 반복 위치 정확성을 자랑.
1기계 침대와 작업판:
기계 침대는 용접을 거치며, 그 다음 굽기 및 정밀 가공을 수행하여 변형을 없앤 특별한 동적 및 정적 딱딱성을 얻습니다.높은 정밀도의 두 선형 가이드 침대 기판의 양쪽에 장착가이드 슬라이더에 균일한 힘 분포를 보장하고 기계 도구의 딱딱함과 팽창 및 압력 저항을 크게 향상시킵니다.드라이브 시스템은 쌍방향 드라이브를 위해 정밀 공 나사 조립 장치와 결합 된 AC 서보 모터를 사용합니다., Y축을 따라 gantry의 이동을 촉진. 추가적으로 작업 벤치는 수압 실린더 클램핑 시스템으로 장착되어 있습니다.
2- 이동용 랜트리
이동용 기판은 회색 철 (HT250) 의 주사기로 구성되어 있으며, 앞면에는 2개의 초고부하를 운반하는 롤링 선형 가이드가 장착되어 있습니다.소모터와 함께, 가이드 헤드 슬라이드 플레이트가 X 축을 따라 움직일 수 있도록 하고, 드릴링 파워 헤드는 이 슬라이드 플레이트에 고정된다.정밀 결합을 통해, 공 나사 견과류를 구슬 나사 위에 회전하도록 운전합니다.
3이동용 샐러드:
이동식 седло는 정밀 철조 구조 구성 요소입니다. 그것은 두 초고 부하를 운반하는 CNC 선형 레일 슬라이드, 정밀 공 나사 쌍의 세트,고 정밀의 행성 적도기, 서보 모터에 연결된. 파워 헤드의 무게는 나사 부하를 줄이고 나사의 수명을 연장하기 위해 균형을 이루고 있습니다. 그것은 Z 축을 따라 이동하기 위해 파워 헤드를 구동합니다.빠른 전진과 같은 행동을 가능하게 하는, 전진, 빠른 후퇴, 및 자동 칩 파기, 칩 후퇴, 일시 중지 기능과 함께 전력 헤드의 중지.
CNC 턴트리 뚫기 및 프레싱 기계는 판 및 구조 구성 요소의 정밀 처리를 위해 특별히 설계 된 고성능 산업 장비입니다.그 주요 응용 분야는 광범위한 작업을 포함합니다., 굴착, 칸프링, 탭링 및 프레싱을 포함하여, 플랜지, 디스크, 링 및 플레이트와 같은 작업 부품을 겨냥하는 것,두께가 기계의 지정된 효과적 처리 범위 내에서 엄격하게.
고속 CNC 판 굴착 및 밀링 기계는 철강 구조 작업장, 풍력 및 다리 부문에서 중추적입니다.
철강 작업장에서 구조판 및 연결 장치의 정밀 뚫기 / 쇄기를 가능하게하여 견고한 프레임 조립을 보장합니다.가혹한 조건에 견딜 수 있도록 터빈 타워와 플랜지를 정확하게 처리합니다.다리 건설에서, 그것은 역동적 인 부하 하에서 안정적이고 내구적인 연결을 보장하는 빔과 브래킷을 처리합니다. 그 효율은 이러한 중요한 인프라와 깨끗한 에너지 분야를 지원합니다.
