제품 상세 정보:
결제 및 배송 조건:
|
| 가로x세로: | 1200x1200mm | 갠트리 높이: | 750mm |
|---|---|---|---|
| 스핀들 테이퍼: | BT50 | 최대 드릴링 직경: | Φ60mm |
| T 슬롯 폭: | 18mm | 태핑 직경: | M3-M28 |
| 스핀들 속도: | 30~3000r/분 | 서보 스핀들 모터 동력: | 22KW |

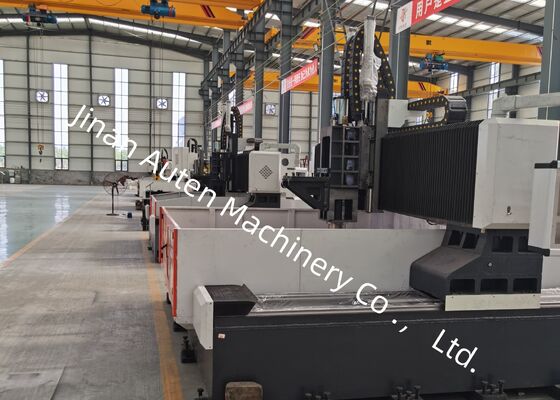

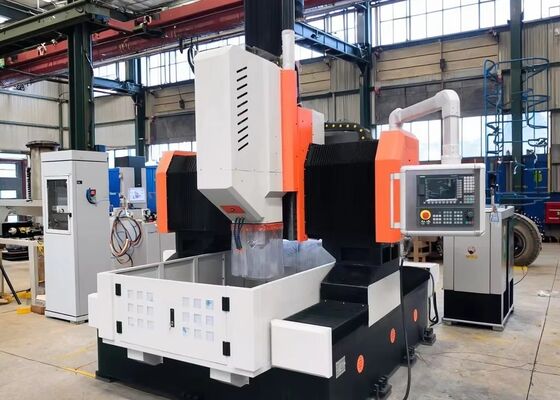

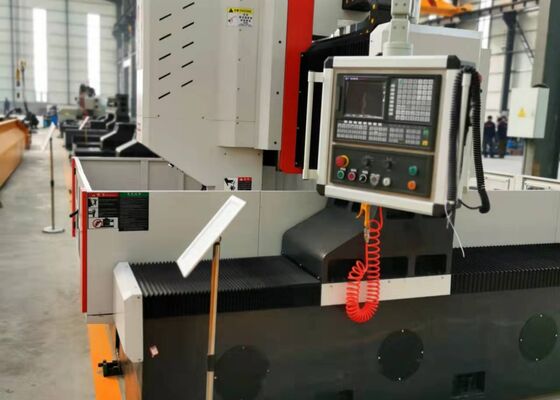

750mm 진트리 높이 Cnc 진트리 유형 판 철강 엽 플랜지 드릴링 기계 18mm T 슬롯 너비
제품 소개
CNC 갱트리 타입의 드릴링 및 프레싱 기계는 판 워크 피이스 및 구조 구성 요소에 대한 드릴링, 캄퍼링, 터핑 및 프레싱 작업을 위해 특별히 설계되었습니다.그것은 플랜지와 같은 항목을 처리 할 수 있습니다, 디스크, 고리 및 평면 판, 두께 매개 변수 엄격히 기계의 지정 된 효과적인 처리 범위 내에서.기계는 단일 재료 및 복합 재료 구성 요소에 통 구멍 및 맹 구멍 가공을 지원전체 가공 과정 전체에 걸쳐 완전히 디지털 제어 특징, 그것은 작업의 편리성과 향상된 효율성을 보장합니다. 이 기계는 자동 생산에 이상적으로 적합합니다.다종류의 요구에 부응하기 위해 고정도의 결과를 제공하는, 대규모 제조 환경.
사양:
| 작업 조각 크기 | LxW | 1200x1200mm |
| 갱트리 높이 | 750mm | |
| 작업판 | T 슬롯 너비 | 18mm |
| 굴착 전력 헤드 | 큐티 | 1 |
| 스핀드 톱니 | BT2국제산업 | |
|
최대 굴착 지름 (일반 탄소 강철) |
Φ60mm | |
| 터킹 지름 | M3-M28 | |
| 스핀드 속도 | 30~3000 r/min | |
| 세르보 스핀드 모터 파워 | 22kW | |
| 스핀드 아래쪽 끝에서 작업 테이블까지의 거리 | 200~750mm | |
|
동력 헤드의 측면 이동(X축) |
최대 수평 주름 | 1200mm |
| 측면 이동 속도 | 0~8 r/min | |
| 부근운동용 세르보 모터 전력 | 2.4kW | |
| 랜트리 길쭉한 움직임 (Y축) | 최대 공급 도동 | 1200mm |
| 피드 이동 속도 | 0~8m/min | |
| 피드서보모터 전력 | 2.4kW | |
| 수직 램 공급 운동 (Z 축) | 맥스. 스트로크 | 550mm |
| 이동 속도 | 0~8m/min | |
| 세르보 모터 전력 | 2.8kW (브레이크) | |
| 3축 위치 정밀도 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3축 반복 위치 정밀성 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 전체 크기 | LxWxH | 4000x3800x2800mm |
제품 특성
1전송 시스템
타이완 에서 수입 된 고 정밀 가이드 레일 과 슬라이더 는 부드러운 동작 을 보장 하기 위해 특별히 설계 되었으며, 동시에 장비 의 무거운 짐 을 처리 할 수 있는 능력 을 크게 향상 시킨다.X축과 Z축은 두 개와 네 개의 롤링 선형 가이드가 장착되어 있습니다, 각각, 양측 및 길쭉한 움직임에 대한 안내 및 부하 운반 구성 요소로 사용됩니다.이 설정은 고속 굴착 작업에 대한 기술적 요구 사항을 완전히 충족합니다.전력 전송을 위해 X축과 Z축은 정밀한 선형 이동으로 회전 움직임을 변환하기 위해 정밀 공 나사를 구동하는 AC 서보 모터에 의해 구동됩니다.
Y축은 두 개의 무거운 용량 롤링 선형 가이드로 장착되어 있으며, 각각은 Y축 슬라이딩 메커니즘을 구성하는 두 개의 사각형 레일 슬라이더를 포함합니다.이 설계는 고직성 및 견고성 요구 사항을 충족뿐만 아니라 gantry 프레임뿐만 아니라 여러 기술적 이점을 제공합니다, 낮은 마찰 계수, 고속 이동, 우수한 진동 완화, 그리고 연장 된 서비스 수명.Y축은 세르보 모터 동기 드라이브 기술을 사용합니다., 이는 공 나사를 동시에 구동하여 정확한 CNC 가공 작업을 위해 Y 축 작업판의 정확한 교차 움직임을 보장합니다.
2자동 윤활 시스템 및 보호 장치
이 기계는 타이완에서 만든 부피적 부분 압력 자동 윤활 시스템으로 장착되어 있으며, 가이드 레일, 리드 스크루와 같은 움직이는 부품에 대한 철저하고 각도 없는 윤활을 제공합니다.그리고 래크, 따라서 기계의 작동 수명을 크게 연장합니다. X축과 Y축은 먼지 방지 커버로 보호되며, 물 방지 스프래치 보호 장치가 작업 벤치 주위에 설치됩니다.작동 중 강화 된 보호를 제공합니다..
3중앙 냉각물 공급 시스템:
이 기계는 표준 중앙 냉각물 공급 시스템으로 장착되어 있습니다. 내부 냉각물 순환은 가공 중에 철 칩이 도구에 붙어있는 것을 효과적으로 방지합니다.따라서 도구의 마모를 줄입니다., 도구의 수명을 연장하고, 작업 조각의 표면 마무리 개선.도구 끝에있는 고압 냉각 액체의 출구 작업 조각 표면과 고속 회전 관절 모두에 대한 신뢰할 수있는 보호를 제공합니다, 오염 물질로 인한 막힘을 방지하고 전체 작업 조각 품질과 운영 효율성을 향상시킵니다.
이 고성능 CNC 기판형 산업 장비는 판과 금속 판 뚫고 표시 작업을 위해 설계되었습니다.판형 부품 및 구조 부품의 정밀 가공을 위해 정밀하게 설계되었습니다.특히 플랜지, 디스크, 링 및 평면 판과 같은 작업 조각을 처리하는 데 최적화되었습니다.이 작업 조각의 두께가 기계의 사전 정의 된 효과적인 가공 매개 변수와 엄격하게 일치하는지 확인하도록 만들어졌습니다..
철강 구조물 제조 시설에서 이 장비는 구조판과 연결 부품에 대한 정밀한 파도 및 프레싱 작업을 수행합니다.강철 프레임의 안정적인 조립을 위한 신뢰할 수 있는 기초를 제공풍력 에너지 분야에서는그것은 이러한 구성 요소가 극한 환경 조건에 견딜 수 있도록 보장하는 바람 터빈 타워와 플랜지에 대한 고정도 가공 솔루션을 제공합니다.예를 들어, 강한 바람, 온도 변동) 다리 건설 프로젝트에서 장비는 다리 빔과 지원 브래킷을 처리합니다.다리의 연장 운용 수명 동안 동적 부하를 견딜 수 있도록 설계된 견고하고 내구성 있는 연결을 만들 수 있도록.
