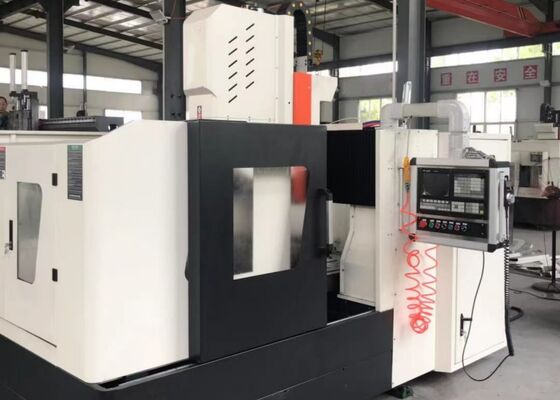

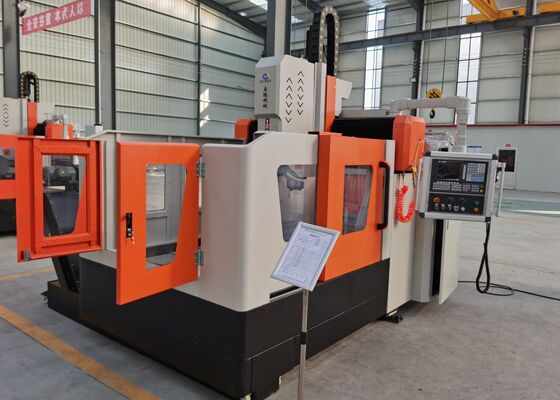

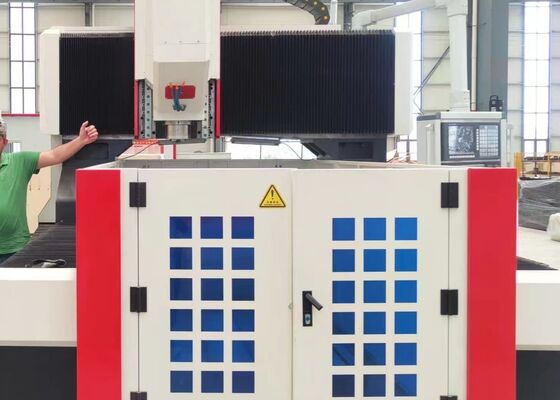

CNC 드릴링 태핑 머신 18mm T 슬롯 폭을 가공하는 1200x1200mm 크기 강판 플랜지
제품소개
CNC 갠트리형 드릴링 및 밀링 머신은 플레이트 공작물 및 구조 부품에 대한 정밀 드릴링, 모따기, 태핑 및 밀링 작업을 위해 세심하게 설계되었습니다. 기계에 정의된 유효 가공 범위 내에서 플랜지, 디스크, 링, 평판 등 다양한 품목을 가공할 수 있습니다. 이 기계는 단일 또는 복합 재료로 만든 부품에 대한 관통 구멍 및 막힌 구멍 가공을 모두 지원합니다. 가공 공정 전반에 걸쳐 완전한 디지털 제어가 통합되어 원활한 작동과 뛰어난 효율성을 보장합니다. 이 기계는 자동화된 생산을 위해 최적으로 설계되어 대규모, 다양한 제조 환경의 요구 사항을 충족하는 고정밀 결과를 제공합니다.
명세서:
| 공작물 크기 | 가로x세로 | 1200x1200mm |
| 갠트리 높이 | 750mm | |
| 작업대 | T 슬롯 폭 | 18mm |
| 드릴링 파워 헤드 | 수량 | 1 |
| 스핀들 테이퍼 | BT50 | |
|
최대 드릴링 직경 (일반 탄소강) |
Φ60mm | |
| 태핑 직경 | M3-M28 | |
| 스핀들 속도 | 30~3000r/분 | |
| 서보 스핀들 모터 동력 | 22kW | |
| 스핀들 하단에서 작업대까지의 거리 | 200-750mm | |
|
파워 헤드의 측면 이동(X축) |
최대 수평 스트로크 | 1200mm |
| 측면 이동 속도 | 0~8r/분 | |
| 측면 이동을 위한 서보 모터 동력 | 2.4kW | |
| 갠트리 종방향 이동(Y축) | 최대. 피드 스트로크 | 1200mm |
| 피드 이동 속도 | 0~8m/분 | |
| 서보 모터 전원 공급 | 2.4kW | |
| 수직 램 이송 동작(Z축) | 최대. 뇌졸중 | 550mm |
| 이동 속도 | 0~8m/분 | |
| 서보 모터 동력 | 2.8kW(브레이크) | |
| 3축 포지셔닝 정확도 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3축 반복 위치 정확도 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 전체 사이즈 | 가로x세로x높이 | 4000x3800x2800mm |
제품특징
1. 전송 시스템
대만에서 공급되는 고정밀 가이드 레일과 슬라이더는 무거운 하중을 처리하는 장비의 능력을 크게 향상시키면서 원활한 작동을 보장하도록 특별히 설계되었습니다. X축과 Z축에는 각각 2개와 4개의 롤링 선형 가이드가 장착되어 있으며, 이는 측면 및 세로 이동 모두에 대한 기본 가이드 및 하중 지지 구성 요소 역할을 합니다. 이 구성은 고속 드릴링 작업에 대한 기술적 요구 사항을 완벽하게 충족합니다. 동력 전달을 위해 X축과 Z축은 모두 AC 서보 모터로 구동되며, 이 모터는 정밀 볼 스크류에 전력을 공급하여 회전 운동을 매우 정확한 선형 변위로 변환합니다.
Y축에는 두 개의 견고한 롤링 선형 가이드가 통합되어 있으며 각각 두 개의 사각형 레일 슬라이더가 장착되어 Y축 슬라이딩 메커니즘을 전체적으로 형성합니다. 이 디자인은 갠트리 프레임의 높은 강성과 강도 요구 사항을 충족할 뿐만 아니라 낮은 마찰 계수, 고속 이동, 우수한 진동 감쇠 및 연장된 서비스 수명을 포함한 여러 기술적 이점을 제공합니다. 동력 전달을 위해 Y축은 볼 스크류를 동시에 구동하는 서보 모터와 동기 구동 기술을 사용하여 정확한 CNC 가공 성능을 위해 Y축 작업대의 정밀한 왕복 운동을 보장합니다.
2. 자동 윤활 시스템 및 보호 장치
이 기계에는 대만산 체적 분압 자동 윤활 시스템이 장착되어 가이드 레일, 리드 스크류 및 랙과 같은 움직이는 부품에 포괄적이고 각도 없는 윤활을 제공하여 기계의 작동 수명을 크게 연장합니다. X축과 Y축은 방진 커버로 보호되며, 작업대 주변에는 방수 스플래시 가드가 설치되어 작업 중 추가적인 보호 기능을 제공합니다.
3. 중앙 냉각수 공급 시스템
이 기계는 표준 중앙 절삭유 공급 시스템을 갖추고 있습니다. 내부 절삭유 순환은 가공 중 공구에 철칩이 쌓이는 것을 효과적으로 방지하여 공구 마모를 줄이고 공구 수명을 연장하며 피삭재의 표면 조도를 향상시킵니다. 공구 팁의 고압 절삭유 배출구는 작업물 표면과 고속 회전 조인트 모두를 안정적으로 보호하여 오염 물질로 인한 막힘을 방지하고 전반적인 작업물 품질과 작업 효율성을 향상시킵니다.
판금 및 판금 드릴링 및 마킹 작업에 맞게 제작된 이 첨단 CNC 갠트리형 산업용 기계는 판형 부품 및 구조 요소의 고정밀 가공을 위해 세심하게 설계되었습니다. 플랜지, 디스크, 링 및 평판과 같은 공작물 가공에 특별히 최적화되어 이러한 공작물의 두께가 기계의 사전 정의된 효과적인 가공 사양을 엄격하게 준수하도록 보장합니다.
강철 구조물 제조 공장에서 이 장비는 구조용 플레이트 및 연결 부품에 대해 매우 정확한 드릴링 및 밀링 작업을 수행하여 강철 프레임워크의 안정적인 조립을 위한 신뢰할 수 있는 기반을 제공합니다. 풍력 에너지 산업 내에서 풍력 터빈 타워 및 플랜지를 위한 정밀 가공 솔루션을 제공합니다. 이는 이러한 구성 요소가 강풍 및 온도 변화와 같은 가혹한 환경 조건을 견딜 수 있도록 보장하는 중요한 작업입니다. 교량 건설에서 장비는 교량 대들보와 지지 브래킷을 처리하여 교량의 확장된 작동 수명 동안 동적 하중을 견딜 수 있도록 설계된 강력하고 내구성 있는 연결 생성을 촉진합니다.
