700x500mm 폭 X 높이 3D CNC H 빔 드릴링 태핑 머신 φ5~φ30mm 구멍 직경

700×500mm 너비 X 높이 3D CNC H 빔 뚫기 터핑 머신 φ5?? φ30 mm 구멍 직경

응용 산업:

이 기계 도구는 H 모양의 강철에 대한 뚫기 작업에 특별히 설계되었습니다. 그것은 작업 조각을 뚫기 위해 3 개의 고속 정밀 뚫기 스핀드를 사용합니다.높은 가공 정확성과 쉬운 조작성을 자랑합니다.철강 구조 산업에서 필수적인 고효율 장비로서 건설, 다리 엔지니어링, 타워 마스트, 그리드 구조 및 기타 관련 분야에서 널리 사용됩니다.

사양:

CNC 드릴링 기계 라인의 부품

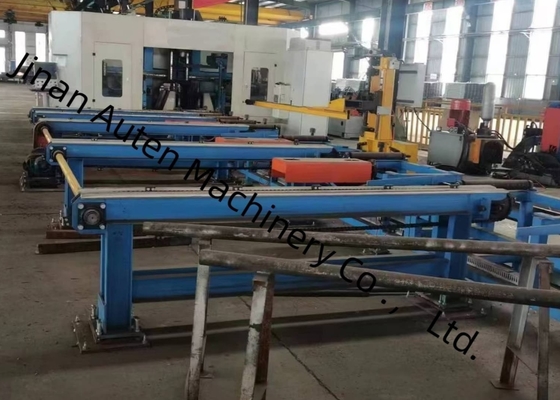

CNC 드릴링 기계 라인은 주로 주요 기계 몸체, CNC 공급 시스템, 외부 공급 컨베이어, 냉각 시스템, 수압 시스템,기압 시스템, 윤활 시스템, 전기 시스템 및 폐기물 카트. 생산 라인은 이동 가능한 작업 조각 운반 구조와 결합 된 고정 된 침대 구조를 채택합니다.이 구조 설계에 의해 가능하게 된 3D 드릴링 기능은 자동 생산 프로세스의 구현을 촉진합니다., 효율적이고 일관된 제조 작업을 지원합니다.

1메인 머신 바디

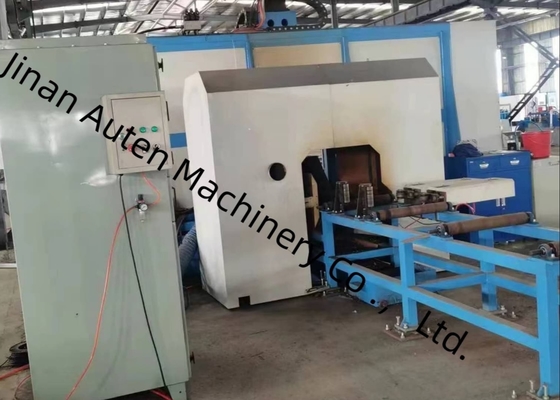

주 기계체는 주로 기저, 침대, 이동식 슬라이딩 테이블, 헤드 스톡, 상부 압축 장치, 측면 압축 장치 및 줄형 도구 매거진으로 구성됩니다.침대는 탁월한 딱딱함과 안정성을 가지고 있습니다., 고속 가공 과정에서 발생하는 부하와 진동에 견딜 수 있습니다.이 구조적 성능은 작업 내내 기계 도구의 가공 정확성 유지를 보장.

2. 공급 컨베이어

공급 컨베이어는 컨베이어 지원, 지원 롤러, 측면 위치 롤러, 측면 밀기 장치 및 랙으로 구성되어 있으며 다른 구성 요소 중 하나입니다.컨베이어 공급 채널은 처리 될 작업 조각을 운반하도록 설계되었습니다광전기 스위치는 공급 채널의 앞쪽 끝에 설치되어 작업 조각의 앞쪽 끝을 감지하여 X 방향 처리 데이터를 결정합니다.측면 밀기 장치는 단단히 작업 조각을 클램프하고 측면 위치 롤러에 그것을 압박, Y 방향으로 작업 조각의 거친 위치를 가능하게합니다.

3NC 캐리

이 NC 캐리 는 기어, 서보 모터 및 조작 장치 로 구성 되어 있습니다. 조작 장치 는 탁월 한 딱딱 과 안정성 을 갖추고 있습니다.그리고 프로필 사양에 따라 자동으로 들어올리고 낮출 수 있습니다.작업 부품을 자동으로 클램핑. 조작자가 작업 부품을 클램핑 한 후, 캐리 는 서보 모터에 의해 구동 됩니다.작업 조각은 X 방향으로 공급됩니다. 이것은 굴착 과정의 길쭉한 가공 정확성을 보장합니다..

이 기계 도구는 H 빔, 채널 스틸 및 다른 철강 작업 조각에 대한 드릴링, 탭 및 마크 작업에 특별히 설계되었습니다.그것은 다양한 사양의 철강 부품의 가공을 지원예를 들어 샘플 시범 세션에서, the machine tool can effectively exhibit its processing capabilities using standard H-beam samples (featuring varying flange widths and web thicknesses) and channel steel samples of different dimensions이 표시된 샘플은 정확한 구멍 위치, 부드러운 탭 스레드,그리고 실제 응용 시나리오에서 높은 정확성과 신뢰성을 완벽하게 반영하는 뚜렷한 표시 패턴.

고속 CNC H 빔 굴착 기계는 주로 철강 구조 작업실 및 다리 건설 프로젝트에 배치됩니다. 철강 구조 작업실 내에서,그것은 프레임과 지원 구조에 사용되는 H 빔에 정밀 처리를 수행합니다.철강 구조물의 안정적인 조립을 위한 탄탄한 기초를 마련합니다.H 빔에 높은 정확도의 드릴 작업을 수행합니다. 이것은 다리의 구조적 무결성을 향상시키는 데 기여합니다., 장시간의 부하에 견딜 수 있도록 해줍니다. 높은 운영 효율은 이러한 중요한 인프라 부문에 대한 신뢰할 수있는 기술 지원을 제공합니다.프로젝트 실행의 원활한 진행을 보장.
