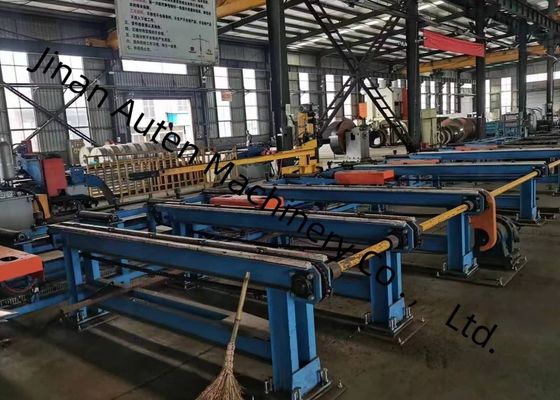

2000~12000mm 원료의 길이 범위 3D 채널 빔 뚫기 기계 11KW 스핀드 모터 힘
생산 라인의 목적:
이 생산 라인은 주로 뚫고, 표시,도형제철 (H 빔 및 채널제철을 포함) 의 쇄작 및 쇄작 작업, 브릿지 엔지니어링 및 중량 장비 제조. 특히 이러한 필수 처리 작업을 고도의 정확도로 수행하도록 설계되었습니다.완성된 모양의 강철이 산업용 용도로 요구되는 엄격한 차원 및 구조 표준을 준수하는 것을 보장합니다..
주요S사양:
| 매개 변수 | 가치 | |
| 작업 조각 크기 | 너비 범위 | 150~1250mm |
| 높이 범위 | 100~600mm | |
| 원료의 길이 범위 | 2000~12000mm | |
| 완성된 작업 조각의 길이 범위 | 2000~12000mm | |
| 부착 스핀들 | 굴착 스핀드 수 | 3 |
| 스핀드 뚫기 톱니 | BT2 | |
| 스핀드 모터 파워 | 11kW | |
| 회전 속도 | 200~3000 r/min | |
| 굴착 지름 범위 | φ5~φ30 | |
| CNC 축 | X축 서보 모터 전력 | 약 4.4kW |
| X축 최대속도 | 40m/min | |
| 수평 포지셔닝 축을 뚫기 위한 세르보 모터 전력 | 약 1.5kW | |
| 수평 포지셔닝 축을 뚫는 최대 속도 | 10m/min | |
| 굴착 수평 공급 축의 서보 모터 전력 | 약 2kW | |
| 수평 포지셔닝 축을 뚫는 최대 속도 | 10m/min | |
| 굴착 수직 위치 축 서보 모터 전력 | 약 3kW | |
| 굴착 수직 위치 축의 최대 속도 | 10m/min | |
| 굴착 수직 공급 축 서보 모터 전력 | 약 3kW | |
| 굴착 수직 공급 축의 최대 속도 | 10m/min | |
| 도구 잡지 | 양 | 3 세트 |
| 종류 | 직선형 | |
| 도구량 | 4 x 3 | |
| 수압 표시 장치 | 문자 수 | 36 |
| 문자 크기 | Φ10 | |
1. 3차원 뚫기 공급 트롤리
이 부품은 기어, 서보 모터 및 조작기로 구성됩니다. 조작기는 우수한 딱딱성과 안정성을 갖추고 있습니다.그리고 프로필 사양에 따라 자동으로 들어올리고 낮출 수 있습니다., 뿐만 아니라 자동 클램핑 작업 조각. 조작자가 작업 조각을 클램핑 한 후, 그것은 servo 모터에 의해 구동됩니다.작업 조각은 X 방향에서 공급되며, 실제로 뚫기 작업의 길쭉한 처리 정확성을 보장합니다..

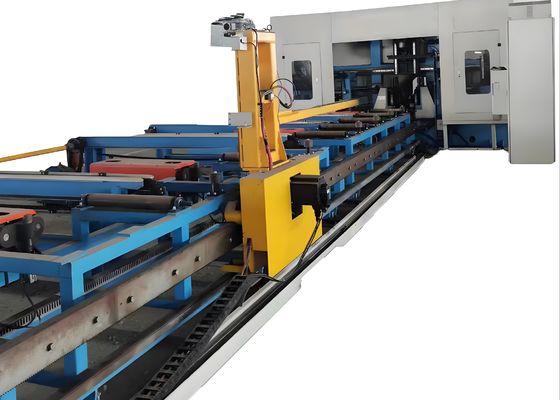

23차원 굴착 호스트
굴착 기기는 주로 기지, 침대, 이동식 슬라이드, 스핀들 박스, 상부 압축 장치, 측면 클램핑 장치 및 줄형 도구 매거진으로 구성됩니다.침대는 탁월한 딱딱함과 안정성을 나타냅니다., 고속 가공 과정에서 발생하는 부하와 진동에 견딜 수 있습니다.이 구조 성능은 지속적으로 작동하는 동안 기계 도구의 가공 정확성을 효과적으로 보장.
23차원 뚫기 호스트 (스핀들 박스 구성)
굴착기에는 3개의 스핀들 박스, 즉 고정측 스핀들 박스, 이동측 스핀들 박스, 그리고 상부 단위 스핀들 박스,각각 수평 및 수직 굴착 작업에 사용되는각 스핀드 박스는 독립적으로 작동하거나 동시에 드릴 작업을 수행 할 수 있습니다.이 구성은 생산 효율성을 크게 향상시킵니다.각 스핀들 박스에는 BT40 고속 기계 스핀들 세트가 장착되어 있습니다; 대응하는 줄형 도구 매거진은 다양한 지름의 최대 4 개의 드릴 비트 (스핀드에 도구가 장착되지 않은 경우) 를 수용 할 수 있습니다.단 하나의 작업 조각 클램핑 사이클에서 4개의 다른 구멍 지름의 자동 가공을 가능하게 하는.
세 개의 스핀들 박스 단위는 침대 옆쪽에 장착됩니다. Each spindle box unit is driven by two sets of servo motors to realize the horizontal and vertical movement of the spindle box—this movement is powered by a ball screw and guided by a precision linear rolling guide, 안정적이고 정확한 위치 를 보장 합니다. 이 장비 는 뚫기 과정 동안 두 가지 방향으로 작업 조각에 압력을 가 합니다.수평 지원 롤러에 작업 조각을 압축하기 위해 실린더로 구동 된 압축 메커니즘이 작업 조각 위에 배치됩니다.· 또한, 실린더가 작동하는 압축 메커니즘이 옆으로 설치되어 작업 조각에 옆 압축 힘을 가하여 가공 중에 작업 조각을 효과적으로 고정합니다.
예를 들어, 샘플 시범 세션에서는 the machine tool can effectively demonstrate its machining capabilities through standard H-beam samples (with varying flange widths and web thicknesses) and channel steel samples of different dimensions이 표시된 샘플은 기계 도구의 정확한 구멍 위치, 부드러운 탭 스레드,그리고 실제 응용 시나리오에서 높은 정확성과 신뢰성을 완벽하게 반영하는 뚜렷한 표시 패턴.
고속 CNC H 빔 굴착 기계는 주로 철강 구조 작업실 및 다리 건설 프로젝트에 사용됩니다. 철강 구조 작업실 내에서,프레임 및 지원 구조에 적용된 H 빔에 정밀 가공을 수행합니다., 따라서 강철 구조물의 안정적인 조립에 대한 단단한 기반을 마련합니다.H 빔에 높은 정확도의 드릴 작업을 수행합니다. 이것은 다리의 구조적 무결성을 향상시키는 데 도움이됩니다., 장기적인 부하를 견딜 수 있게 해줍니다. 높은 운영 효율은 이러한 중요한 인프라 부문에 대한 신뢰할 수있는 기술 지원을 제공합니다.프로젝트 실행의 원활한 진행을 보장.
