제품 상세 정보:
결제 및 배송 조건:
|
| 상태: | 새로운 | 맥스. 크기 너비 x 높이: | 500 × 500mm |
|---|---|---|---|
| 최소 크기 너비 x 높이: | 100 × 100mm | 빔 길이: | 2000 년 13000mm |
| 채널 스틸: | 10#～ 40# | 메인 스핀들 모델: | BT40 |
| 모터 파워: | 11kw | 스핀들 속도: | 100 min 3000 r/min |

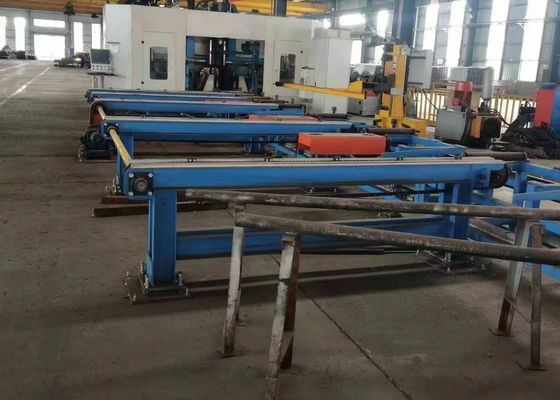

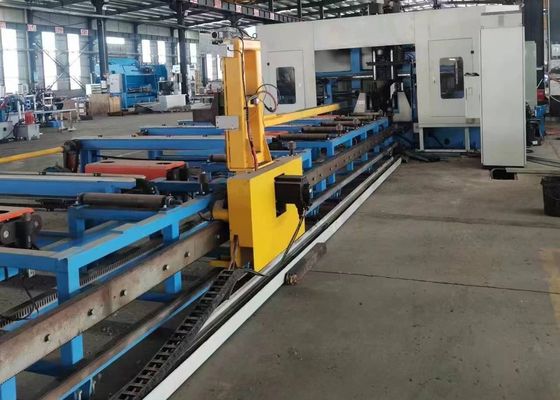

100-500mm H 빔 폭 범위 BHD 시리즈 CNC 드릴링 머신 0-10m/Min 스핀들 이송 속도
응용 분야:
H형강, 채널강, 앵글강 및 기타 강재의 드릴링, 태핑, 마킹 및 스코어링에 주로 사용됩니다. 건물, 차고, 타워 및 그리드 구조와 같은 강철 구조 산업에서 널리 사용됩니다.
사양:
|
모델 |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H 빔 폭 범위(mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
H 빔 높이 범위(mm) |
100~500 | 100~500 | 100~500 | 100~600 |
|
채널강 폭 범위(mm) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
채널강 높이 범위(mm) |
100~250 | 100~250 | 100~250 | 100~300 |
|
최대 공작물 두께(mm) |
40 | 40 | 80 | 80 |
|
최대 공작물 길이 (m) |
12 또는 15 (선택 사항) | |||
|
드릴링 스핀들 수량 |
총 3개의 스핀들, 상부 유닛, 왼쪽 및 오른쪽 각각에 1개의 스핀들 |
|||
|
스핀들 구멍 테이퍼 |
BT40 | BT40 | BT40 | BT40 |
|
최대 드릴링 직경 (mm) |
40 | 40 | 40 | 40 |
|
스핀들 모터 출력 (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
스핀들 속도 (r/min) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
스핀들 이송 속도(m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
X축 이송 속도(m/min) |
0~40 | 0~20 | 0~20 | 0~20 |
|
공구 수 매거진 |
3 | 3 | 3 | 3 |
|
공구 매거진 유형및 용량 |
열 유형, 3x4 (선택 사항) | |||
|
마킹 유닛 (선택 사항) |
디스크 타이핑, 36자, 문자 크기 Φ10mm |
|||
| CNC 시스템 |
독일 지멘스, 일본 파나소닉, 중국 INVT |
|||
| 냉각 방식 | 분무 냉각, 내부 냉각 + 외부 냉각 | |||
|
기계 전체 크기 (m) |
약 32x5x3.5 | 약 33x5.5x3.5 | 약 33x5.5x3.5 | 약 33x6x3.5 |
| 총 전력 (kW) | 약 55 | 약 55 | 약 60 | 약 60 |
위의 매개변수는 고객의 특정 요구 사항에 따라 조정 및 변경될 수 있습니다.
1. 건물 강철 구조 산업을 위한 필수적이고 특수한 드릴링 장비.
2. H 빔과 채널의 세 표면에 동시에 구멍을 뚫어 높은 정밀도와 고효율을 제공합니다.
3. 7개의 CNC 축으로 정확한 이송 및 위치 지정을 자동으로 완료합니다.
4. AUTOCAD 및 DSTV 공작물 도면을 인식하고 가공 프로그램으로 변환할 수 있습니다.
제품 특징
1. 이송 메커니즘은 고속 및 위치 정밀도로 CNC 캐리지 클램핑 및 이송을 채택합니다.
2. 세 개의 BT40 고속 스핀들을 사용하여 H 빔의 세 면을 드릴링합니다. 초경 드릴 비트를 채택하고 스핀들 회전 속도는 최대 3000rpm까지 가능합니다. 가공 효율이 높고 드릴링 효과가 좋습니다. 드릴링 중에 발생하는 칩은 체인형 칩 컨베이어로 운반됩니다.
3. 냉각 시스템은 내부 냉각 및 외부 냉각 기능을 갖춘 미스트 냉각을 채택합니다. 각 드릴링 스핀들 박스에는 자체 외부 냉각 노즐과 내부 냉각 커넥터가 장착되어 있어 드릴링 요구 사항에 따라 선택할 수 있습니다. 내부 냉각과 외부 냉각을 개별적으로 또는 동시에 사용할 수 있습니다.
4. 자동 공구 교환기(ATC) 시스템은 고객의 요구 사항에 따라 장착할 수 있으며, 수동으로 공구를 교체할 필요가 없어 시간과 작업 효율성을 절약합니다.
샘플 시연 세션 동안 CNC 빔 플레이트 금속 드릴링, 마킹 및 전단기는 다양한 플랜지 폭과 웹 두께를 특징으로 하는 표준 H 빔 샘플과 다양한 치수의 채널강 샘플에서 작동할 때 가공 능력을 효과적으로 보여줄 수 있습니다. 이러한 시연에서 제시된 샘플은 기계 공구의 정확한 구멍 위치, 부드러운 탭 스레드 및 읽기 쉬운 마킹 패턴을 달성하는 능력을 명확하게 보여주어 실제 응용 시나리오에서 높은 정밀도와 신뢰성을 완전히 구현합니다.
고속 CNC H 빔 드릴링, 마킹 및 전단기는 주로 강철 구조 작업장 및 교량 건설 프로젝트에 사용됩니다. 강철 구조 작업장 내에서 프레임워크 및 지지 구조에 사용되는 H 빔에 정밀 가공을 수행하여 강철 구조물의 안정적인 조립을 위한 강력한 기반을 구축합니다. 교량 건설 시나리오에서는 H 빔에 고정밀 드릴링 작업을 수행합니다. 이는 교량의 구조적 무결성을 향상시키는 데 기여할 뿐만 아니라 장기간의 하중을 효과적으로 견딜 수 있도록 합니다. 높은 작동 효율성을 갖춘 이 기계는 이러한 중요한 인프라 부문에 안정적인 지원을 제공하여 관련 프로젝트의 원활한 진행을 보장합니다.
